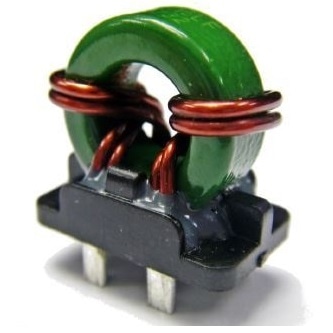

HA19共模扼流圈专为新一代汽车（如插电式混合动力汽车（PHV）和电动汽车（EV））的增长和扩展中发现的噪声抑制应用而设计。
HA19系列以坚固的结构提供高效率和卓越的电流处理。它具有低直流电阻和低温升性能，并且具有机械稳定性。HA19经过AEC-Q200认证，非常适用于需要尺寸和AEC-Q200认证的高效电动助力转向EMI应用。
特征
- 工作温度范围在-40°C到+125°C之间
- 最大额定电流高达44安培
- 最高环境温度+85°C
- 温升，最大40°C
- 减少线传导干扰
- 低损耗铁氧体磁芯
- 在保持传输信号完整性方面经过验证的性能
- 在崎岖环境中具有优异的性能
- 符合RoHS标准
- AEC-Q200认证
应用
略图的
25°C时的规格
| 零件号 |
最小电感（1-2或4-3）μH。 |
额定电流安培典型值。 |
直流电阻（1-2或4-3）最大值为mΩ。 |
最小漏感（μH）。 |
图形 |
| HA19-10000LF |
75 |
26.5 |
1.70 |
0.90 |
1. |
| HA19-20000LF |
75 |
28 |
1.30 |
0.90 |
1. |
| HA19-30000LF |
11 |
44 |
1 |
0.07 |
2. |
| HA19-40000LF |
84.6 |
28.5 |
1.40 |
0.65 |
3. |
笔记
- 电感和漏感：在10 kHz，0.1 Vrms下测量。
- 额定电流是DT=40°C时的近似直流电流。应在最终应用中验证零件温度。在最坏的工作条件下，零件温度（环境温度加上温升）不应超过125°C。
- 在N2（引脚4-3）绕组短路的情况下，在引脚1-2处测量漏感。
