这modex3d查看器是一个全面的通信平台，允许用户以快速且简单的方式可视化从Moldex3D分析程序获得的结果。此外，从ModeEx3D项目获得的各种分析结果可以作为紧凑的RSV文件导出并最终导入观众。Moldex3D查看器支持EdeSign，Solid和Shell项目。
Moldex3D查看器用户使用此平台受益，因为它会增加设计验证和优化的效率。通过这个平台，用户能够轻松启动跨部门讨论和协作。
此外，Moldex3D查看器用户还可以查看和分享所有模拟的优缺点，以及与其协作团队的更具体的识别，这些团队可以包括部分设计师，模具制造商，工具工程师，合作伙伴和/或其各地客户的客户。使用Moldex3D观众的使用显着提高了用户的整体生产率，同时加强了其企业竞争力。
产品功能和优点
- 可视化分析结果，包括：
- 所有分析结果都可以从Moldex3D项目中的RSV导出
- 可定制的结果导出可用于分析协作和闪电文件大小的项目
- 显示多运行结果
- 可以显示同步结果并进行比较
- 分组树视图允许用户以有效的方式组织不同类型的结果
- 动态视图操作可用
- 支持生成结果动画
- 用户可以根据他们的个人喜好改变Moldex3D查看器的外观和感觉
模特3d查看器可以做什么？
- 便携式RSV文件格式
- 查看器（RSV）的Moldex3D结果是可以在Moldex3D查看器中读取的独家文件格式。所有用户指定的分析结果都可以通过使用此文件格式通过Moldex3D项目导出。
- 此外，该文件格式还包括模型的拓扑和几何信息。Moldex3D RSV允许用户与公司或客户轻松分享他们的分析数据。

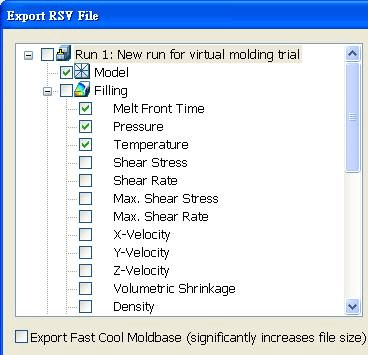

- 用户定义的显示结果项目
- 用户可以决定在Moldex3D查看器中显示哪些分析结果项目。选择这些项目后，所有数据都可以从Moldex3D项目导出为RSV文件。通过这种类型的界面，用户可以输出他们感兴趣的结果，同时也会在过程中亮起文件大小。

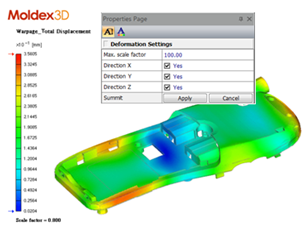

- 可伸缩变形值
- Moldex3D查看器可用于设计比例因子并最终产生变形动画。结果，用户能够在每个轴（x，y和z）中打开或关闭变形结果，以清楚地观察部分设计的变形趋势。

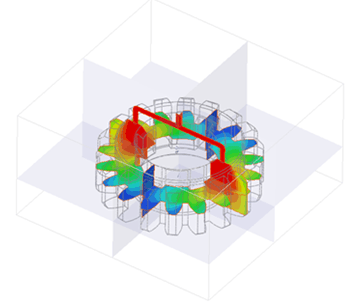

- 剪切和切片
- 这些功能允许用户观察测试样本的内部温度中存在的变化，同时还分析了模腔内的热累积区域。每个剪切和切片平面可以沿任何方向沿轴移动，并且可以自由旋转。

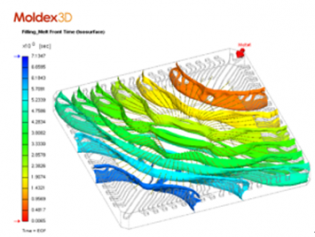

- 动态ISO-表面
- 用户可以通过使用像压力，温度或速度等恒定值来识别单个和/或多个ISO-表面。ISO值也可以在“属性”页面中调整。通过这些调整，用户能够更好地评估他们的分析结果，以预测可能发生的潜在不利影响，例如翘曲，变形，沉降标记和犹豫。
支持的语言
- 英语
- 中文（传统或简化）
- 日本人
- 德语
- 法语
- 俄语
- 抛光
- 西班牙语
系统要求
| 平台 |
视窗 |
Windows 10系列，Windows 8系列，Windows 7系列，Windows Server 2008 R2，Windows HPC Server 2008 R2，Windows Server 2012 |
| 推荐硬件 |
中央处理器 |
英特尔酷睿i7系列 |
| 内存 |
4 GB或更高 |
图形
牌 |
注意：ModeEx3D查看器目前与下面的图形卡兼容。如果此工具应用于不兼容的图形卡或没有任何图形卡，则可能无法正常运行。 兼容的图形卡包括：
- ATI（AMD）
- Radeon HD4870
- FIREPRO 2270.
- FIREPRO V4800.
- FIREPRO V7800.
- FIREPRO V5800.
- firegl v8800.
- nvidia.
- Quadro NVS 300.
- Quadro 400.
- Quadro 600.
- Quadro K2000D
- Quadro NVS 450.
- Quadro 2000.
- Quadro 4000.
- Quadro 5000.
- Quadro K4000.
- Quadro K2000
- Quadro FX580
- Quadro GT630.
- GeForce GT530
|
