到目前为止，像汽车行业注入阀的钻孔这样的几何形状几乎无法通过光学来确定。此外，垂直表面组件的横向探测仅限于复杂的特殊解决方案、CT解决方案或触觉测量系统。

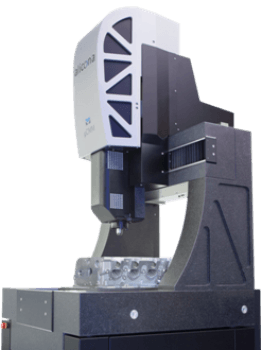

这样的变化具有创新功能光学坐标测量系统-固-法CMM -将在今年的德国斯图加特控制展上展出。现在，超过90°的垂直表面也可以通过光学来确定。
光学测量孔
如上所述，超过90°的垂直表面也可以用光学方法测量。孔的径深比为1:3 ~ 1:10，可量化直径为0.1 ~ 2mm。
内径、外径、开口角度等参数一般由用户自行测量。
更多的可测量的参数
参考曲面、轮廓、长度等。
除了孔洞，尺寸特征，如参考表面，长度，轮廓等，因此可以用光学方法以高水平的精度，短的测量时间，高分辨率确定。
多个孔测量
自动旋转单元“全自动CMM Real3D”
结合自动旋转单元“Real3D”(将三轴坐标测量机转换为五轴系统)，可以确定多个孔，包括它们彼此的方向。注入口的测量包括注入角、侧角、k因子和直径的测量是一个应用，该应用可以使用三维坐标测量机与Real3D相结合来实现。
垂直聚焦探测
Focus-Variation技术的扩展
“垂直聚焦探测”是一项正在申请专利的孔测量技术，是聚焦变化技术的延伸。这是基于局部光锥的使用。透镜捕捉从垂直表面漫反射的光线。超过90°的侧翼可跟踪确定，具有高重复性和高分辨率。以这种方式确定的垂直侧翼可以用于，例如，适合工件坐标系。
