Allectra的UHV压力突发盘已经开发出在潜在的危险压力水平大于大气压的潜在危险的压力下破裂和释放气体。
UHV压力爆发光盘有三种不同的版本：
- 标准版本 - 膜破裂的最大系统压力为1.7 bar超压
- 低压版本 - 膜破裂在最大系统压力下为0.8巴过压
- 超低压力版 - 膜破裂低于0.5巴的压力;因此，过压法规不适用于系统
压力突发光盘标准版本在40CF上。
压力爆破盘低压版本40CF。
超低压爆破盘，在63CF法兰上具有低于0.5巴的断裂压力。使用此组件，过度压抑法规不适用于系统。
|
461-PBD.
（标准） |
461-PBD-LP
（低压） |
461-PBD-ULP
（超低压力） |
| 真空 |
UHV（<10-10mbar） |
| 建造 |
所有金属，316不锈钢体 |
| 温度 |
-200°C ... + 350°C |
爆裂压力
（在22°C）*） |
典型。1.2 ... 1.4最大。1.7酒吧
（微分） |
典型。0.6 ..0.8 max。0.8巴
（微分） |
典型。0,45 max。0,48巴
（微分） |
| 入口法兰 |
DN16CF，DN40CF，16KF，25KF，40KF |
DN63CF ISO-K63 |
| 出口法兰 |
可选，天然气恢复 |
- |
| 流量 |
DN40CF / 40KF：> 150 L / SEC DN16CF：/ 16KF> 35 L / SEC**） |
> 500 L / SEC |
*突发压力在低温下升高至-200°C的倍数为1.8，在高温下降低至0.7倍450℃。超过150°C的烤箱可以将最大爆破压力增加一个1.1系数。
**具有气体回收的版本对于所有法兰尺寸的流速> 35 L /秒。
特征
- 泄漏到<5 x 10-10mbar l /秒，高度可粘接到350°C的温度，和UHV兼容
- 在真空系统中保护敏感组件免受无意的过压
- 可选的气体回收系统避免将气体释放到大气中
- DN16CF和DN40CF版本/ KF类型和自定义法兰;ULP版本需要63CF或ISO63法兰。

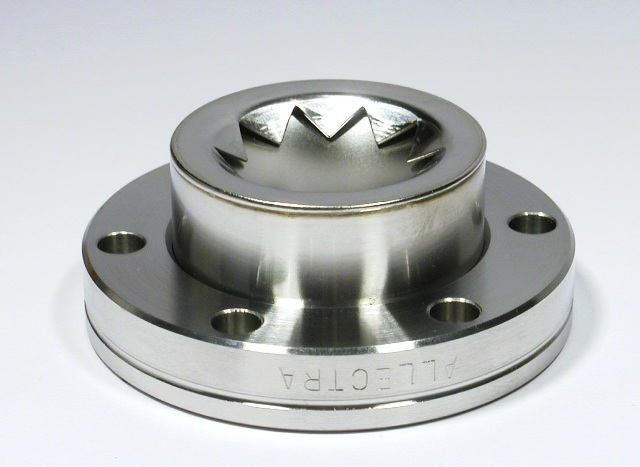

超低压力爆裂盘63CF。
压力爆破光盘标准版本16CF。
方面
|
标准版本 |
低压版本 |
超低压力ver。 |
| 法兰 |
16CF. |
40CF. |
16KF. |
40KF. |
16CF. |
40CF. |
16KF. |
40KF. |
63CF. |
ISO-K63. |
| 高度a（mm） |
48. |
24. |
48. |
23. |
72. |
72. |
71. |
71. |
47. |
46. |
| 直径。B（mm） |
45. |
45. |
45. |
45. |
59. |
59. |
59. |
59. |
76. |
76. |
| 最大限度。Ø（mm） |
45. |
70 |
45. |
55. |
59. |
70 |
59. |
59. |
114. |
95. |
零件号
| 零件代码 |
描述 |
| 461-PBD-C16 |
DN16CF法兰上的标准压力爆发盘 |
| 461-PBD-C40 |
DN40CF法兰上的标准压力爆发盘 |
| 461-PBD-K16 |
DN16KF法兰上的标准压力爆破盘 |
| 461-PBD-K40 |
DN40KF法兰上的标准压力爆破阀瓣 |
| 461-PBD-C40-K50 |
具有气体回收的标准压力爆破盘40CF
出口法兰DN50KF. |
| 461-PBD-C16-LP |
DN16CF法兰上的低压爆破盘 |
| 461-PBD-C40-LP |
DN40CF法兰上的低压爆破盘 |
| 461-PBD-K16-LP |
DN16KF法兰上的低压爆裂光盘 |
| 461-PBD-K40-LP |
DN40KF法兰上的低压爆破光盘 |
| 461-PBD-C40-K50-LP |
低压爆破盘40CF，气体回收
出口法兰DN50KF. |
| 461-PBD-C63-ULP |
DN63CF上的超低压力盘 |
| 461-PBD-ISO63-ULP |
ISO-K 63上的超低压力盘 |
