Allectra推出了新的KAP301各种独特的防辐射高温Kapton绝缘电线。这些电线是311-KAPM-RAD范围的替代方案,并提供更高的电压。
目前,它们的形式是多标线的形式,直径为0.6mm(301-KAPM-060),0.35mm(301-KAPM-035)和0.25mm(301-KAPM-025),以及同轴电线,双绞线电缆和热电偶电线,型K和N.
钻石光源,英国已成功在电子束下测试这些电线,以检查其在辐射曝光期间的真空相容性,现在将在真空中使用它们。
规格
。 |
。 |
真空 |
UHV(<10-10mbar) |
抗辐射抗性 |
10.9.rad = 10.7.GY. |
温度范围 |
4 k ... 300°C |
建造 |
包裹的线材绝缘,kapton |
导体 |
镀银铜,多利石 0.25 mm:7 x 0.08mmØ(对于同轴相同) 0.35 mm:7 x 0.12mmØ 0.6 mm:19 x 0.127mmØ 0.25 mm:热电偶电线 |
OD(典型值) |
0.25毫米指挥:0.47毫米 0.35毫米指挥:0.58毫米 0.6毫米指挥:0.74毫米 0.9 mm同轴0.25 mm芯线 0.95 mm热电偶电线(k / n) |
最小弯曲半径 |
7.5 x直径(长期) |
电压额定值 |
7.5 KV DC真空 |
破坏性电压 |
> 14 kV dc |
这些电缆可在带5米/ 10米/ 50米/ 100米或自定义长度的阀芯上提供。

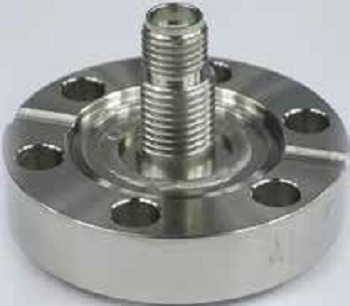

27 GHz SMA用于UHV应用的馈通
242-SMAD27G-C16(以及其他法兰尺寸)
Allectra目前提供双面SMA馈通,其具有高达27 GHz的扩展频率范围,适用于UHV。如果不需要超过27 GHz的频率,这些“超级SMA”版本是经济替代品的经济替代品。不锈钢外壳配有镀金中心接触。最多四种馈通可以固定在DN40CF法兰上。最小的安装法兰为16 CF.
规格
。 |
。 |
类型 |
超级SMA,延长频率范围 |
阻抗 |
50欧姆 |
频率范围 |
0-27 GHZ. |
站立波比(VSWR) |
最多1.25岁至27 GHz |
插入损失 |
典型。0.15 x√f(GHz)dB |
最大电压 |
500 V. |
温度 |
-55°C至180°C(CF法兰) |
真空泄漏率 |
<5 x 10-10mbar l /秒(他) |
欧洲杯足球竞彩 |
玻璃,不锈钢,Becu,PTFE,Feni |
电镀 |
内部接触镀金 |
海豹 |
焊接全金属密封 |
