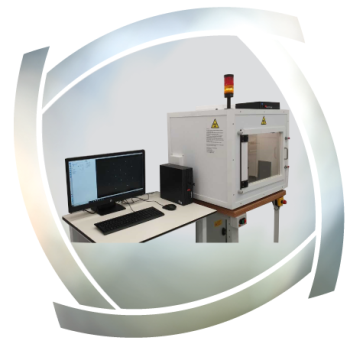

背反射劳厄晶体定向系统

来自Photonic Science的反向反射劳厄系统可以使实时晶体定向精度降低到0.1°。欧洲杯线上买球

多亏了PSEL软件，错位测量可以进行到0.05°。

多晶硅晶片的二维取向映射也可以进行。

该系统可用于进行高通量样品筛选和重负荷样品定位，最高可达20公斤的生产设置。

系统细节

通过在样品上提供0.3 m欧洲杯线上买球m以下的强x射线束，光子科学的反向反射劳厄系统使实时晶体定向精度降低到0.1度。单晶体的电光特性强烈地依赖于晶体取向。

lae工具从单晶中收集高分辨率的x射线衍射图案。从这种模式，可以选择最佳的晶体平面切割精度。

规范

表1。

水平
<200 μm光束尺寸	对于小晶体
机动阶段	允许沿生长轴扫描
电动测角	直接兼容同步加速器/中子设施设置
手动测角	与刀具直接兼容

表2。

垂直
<200 μm光束尺寸	工作与小晶粒多晶结构
大扫描线性级	允许自动晶圆或多个样品映射
机动Z阶段	允许与大棒/样品兼容
手动测角	允许种子方向下降到+/- 0.02度精度

配件

• 具有最大亮度的x射线发生器
• 劳厄x射线探测器
• 手动或电动测角仪以及高精度工作台
• 劳厄校准软件
• 操纵杆或激光距离传感器
• 摄像机用于查看或定位样品

劳厄图像对齐软件

• 衍射斑点自动检测和斑点位置估计对参考晶体
• 以CSV格式存储角度测量值，以便以后进行质量保证追溯
• 根据测角仪和晶体轴自动评估方向偏差(不需要手动匹配变形模式)
• 基于python的软件通过使用套接字命令实现对现有软件或系统的远程访问控制
• 从上到下的最终用户菜单使非初始结晶学用户逐步验证取向程序
