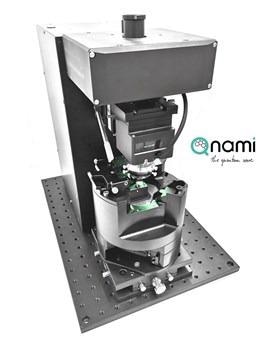

量子显微镜系统开发HORIBA AFM技术:ProteusQ

基于HORIBA AFM技术,Qnami ProteusQ量子显微镜是一个全面的系统,是第一个NV(氮-空位)扫描显微镜的量子磁性材料的分析。欧洲杯足球竞彩

的Qnami ProteusQ系统功能先进软件、电子和AFM光学平台。通用的设计使未来的修改和扩展,扩张和功能改进。

的Qnami ProteusQ专有的量子技术,为用户提供高精度的图片直接看到最难以捉摸的属性的样本以及微观变化的影响在他们的制造或设计过程。

的Qnami ProteusQ为小说研究工作铺平了道路,为用户提供了一个新的水平的控制来刺激创新的设计、开发和交付的直观和节能电子产品。

关键特性

• 强,stable-proven SPM平台;建议有一个无与伦比的一生
• 量子性能的新水平映射为材料科学领域广泛的磁信号等等欧洲杯足球竞彩欧洲杯线上买球
• 原子precision-sensitivity到单原子层和纳米级分辨率
• 容易usage-automated操作;样品和提示交换可以在几分钟内
• Intuitive-no量子专业知识是必要的
• 无限的潜在扩展基本SPM模块(线性调频脉冲、AFM、烤瓷EFM MFM, KPFM,力曲线,等等)和附加量子成像模式
• Customizable-measurements可以同步和用户的协议可以运行像Jupyter笔记本(Python)
• 领导专家由HORIBA AFM和光学

规范

AFM

• 100 x 100 x 15(+ /−10%)µm³XYZ压电闭环样本扫描仪XY非线性的0.05%和Z非线性的0.05%
• 5 x 5 x 15毫米³机动方法系统帮助位置XYZ样本小于1µm定位解决
• 最大样本40码x 50毫米²15毫米厚度。
• 噪音水平:
  • 0.1 nm RMS XY维度在200赫兹的带宽与电容传感器“on”
  • 0.02 nm RMS XY维度在100赫兹的带宽与电容传感器“关闭”
  • 0.04 nm RMS Z电容传感器的带宽1000赫兹的带宽
• 内置微型微波近场天线;4 x 4 x 4毫米³XYZ手册为近场天线定位的分辨率小于1µm
• Quantilever音叉探头夹

光学

• XYZ闭环压电客观的扫描仪
• 共焦光学单元与直光子收集和50-µm多模光纤耦合器的输出
• 100 x计划Apo infinity-corrected客观、NA = 0.7, (30 x 30 x 15μm distance-6毫米³)
• 光二极管激光器(λ= 515±5 nm),可调输出功率0.01 - -20.0 mW的焦点
• 视频显微镜顶级频道,包括LED照明器和CMOS相机
• NV偏见磁铁放在目标(垂直方向:-2.5 + 2.5吨,手动适应性强)
• 单光子计数模块

微波发生器

• 增益补偿平功率分布在整个频率带宽
• 工作频率带宽2.5 - -3.5 GHz的分辨率10赫兹
• 最大功率是超过30 dBm,分辨率为0.1 dB
• 1 Gb以太网连接端口用于数据传输
• 四个通用输入输出(GPIO)渠道与TTL电平规范

软件

• SNVM LabQ软件(NV荧光模式中,光学检测磁共振光谱)
• Windows软件Smartscan SPM的控制模式
• 通过Jupyter笔记本测试脚本的能力
• 荧光自动追踪程序
