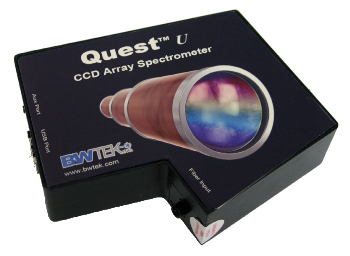

B&W tek的Quest™U-a线阵CCD光谱仪通过低杂散光光学台改善了紫外性能。
该光谱仪具有集成的16位数字化仪、2048元件探测器、外部触发器和USB 2.0接口，读数速度超过2.0 MHz。温度补偿Quest™U可将热漂移降低到大约15计数/°C。这提供了更好的稳定性通过减少基线漂移和保持动态范围。
Quest™U光谱仪有两种常规光谱配置:200-850 nm和200-400 nm。对于OEM应用，定制配置和RS232通信接口也提供。Quest™U光谱仪是完整解决方案的关键组成部分。对于OEM应用，也提供系统开发和应用支持。
应用程序
-
反射
-
吸光度
-
波长识别
-
近红外紫外可见光谱法/分光光度法/光谱辐射法
-
OEM光学仪器组件
特性
-
UV和UV/NIR标准
-
低杂散紫外线
-
即插即用USB 2.0
-
一个16位数字转换器
-
光谱分辨率大于0.4 nm
-
集成时间最少为1毫秒
-
读出速度超过2.0 MHz
配件
-
光纤探针
-
光纤跳接线
-
内联过滤器
-
试管持有者
-
光源
软件
的BWSpec®光谱数据采集软件已经开发出来，可以在触摸按钮时进行复杂的计算和测量。在这个软件的帮助下，用户可以选择多种数据格式和优化扫描参数，包括集成时间。
除了强大的数据处理和数据采集，BWSpec的其他功能®包括光谱平滑，自动暗去除和手动/自动基线校正。
图片来源:B&W Tek
规范
表1。来源:黑与白Tek
| ． |
． |
| 电源输入 |
USB @ < 0.35安培 |
| 探测器类型 |
响应增强线阵CCD |
| 探测器像素格式 |
2048 x 1个元素@ 14µm x 200µm每个元素 |
| 摄谱仪f / # |
3.6 |
| 摄谱仪光学布局 |
Czerny-Turner |
| 动态范围 |
1300:1单一的收购 |
| 数字转换器的分辨率 |
16位或65535:1 |
| 读出速度 |
> 2.0兆赫 |
| 数据传输速度 |
通过USB 2.0达到每秒480个光谱 |
| 积分时间 |
1 - 65,535毫秒 |
| 热漂移 |
~ 15项/oC(~ 29项/oC马克斯) |
| 辅助港口 |
外部触发器，数字IOs |
| 工作温度 |
5°c - 35°c |
| 操作相对湿度 |
85%不能凝固的 |
| 重量 |
~ 0.8磅(0.37公斤) |
| 维 |
尺寸(宽x宽x高) |
| 计算机接口 |
usb2.0 / 1.1和增强RS232 |
| 操作系统 |
Windows: XP, 7, 8, 10(32位和64位) |
Quest™U的技术细节
图片来源:B&W Tek
1.光纤耦合器
固定光纤，确保可重复结果
当光纤耦合到SMA 905适配器时，光被导向狭缝并进行光学匹配，保证了再现性。一个镜头或扩散器组件可以直接连接到SMA 905适配器自由空间取样。
2.入射狭缝
确定光子通量和光谱分辨率
穿过分光计光学台的光由一个对准的、预先安装好的狭缝来装饰。这最终确定了选择光栅后光谱仪的吞吐量和光谱分辨率。B&W Tek提供狭缝宽度阵列，以匹配用户的特定应用要求。定制狭缝也可用。
表2。来源:黑与白Tek
狭缝
选项 |
维 |
约。决议
200 - 400纳米 |
约。决议
200 - 850纳米 |
| 10µm |
10µm宽，1mm高 |
~ 0.4海里 |
~ 1.0海里 |
| 25µm |
25µm宽，1mm高 |
~ 0.6海里 |
~ 1.5海里 |
| 50µm |
50µm宽，1毫米高 |
~ 1.0海里 |
~ 2.5海里 |
| 100µm |
100µm宽，1mm高 |
~ 1.6海里 |
~ 4海里 |
| 200µm |
200µm宽，1mm高 |
~ 3.0海里 |
~ 8海里 |
| 自定义狭缝宽度可用 |
3.准直镜
准直和重定向光线到光栅
两种准直镜均采用f/#匹配，并涂有AlMg涂层2，在UV-Vis光谱中工作时，其反射率约为95%。铝(Al)提供反射率，而镁(Mg2)保护前者免受氧化。
4.衍射光栅
衍射光，分离光谱成分
光栅的沟槽频率决定了光谱分析仪性能的两个主要方面:光谱分辨率和波长覆盖。
增加凹槽频率后，仪器将获得更高的分辨率，但同时，波长覆盖也会减少。反之，当沟槽频率降低时，波长覆盖增加，从而影响光谱分辨率。
光栅的闪耀波长或闪耀角是提高光谱仪性能的一个重要参数。闪耀角决定了光栅在特定波长区域表现出的最高效率。
表3。来源:黑与白Tek
| 最好的效率 |
光谱覆盖范围(nm) |
光栅 |
| 紫外线 |
200 - 400 |
1800/250 |
| 紫外-近红外光谱 |
200 - 850 |
600/250 |
| 自定义配置可用 |
5.聚焦镜
将分散的光重新聚焦到探测器上
两者都是f/#匹配的聚焦镜涂有AlMg2，在UV-Vis光谱中工作时，可产生约95%的反射率。铝(Al)具有反射率，而镁(Mg2)保护前者免受氧化。
6.阵列探测器
同时测量整个频谱
Quest™U包括一个2048 x 1线性CCD阵列探测器，像素宽度为14µm和超过2000个活动像素。当入射光照射到CCD上的单个像素时，每个像素表示光谱的一部分，然后，使用BWSpec以指定的强度翻译并显示这些光谱®软件
阵列探测器的噪声水平和量子效率(QE)对谱仪的动态范围、灵敏度和信噪比有很大影响。光谱仪的光谱采集速率主要由探测器在一个波长区域的响应决定。
表4。来源:黑与白Tek
| 规范 |
| 波长范围 |
200nm - 850nm |
| 像素 |
2048 |
| 像素大小 |
14µm x200µm |
| 井深 |
~ 65000 e |
| 数字化率 |
> 2.0兆赫 |
