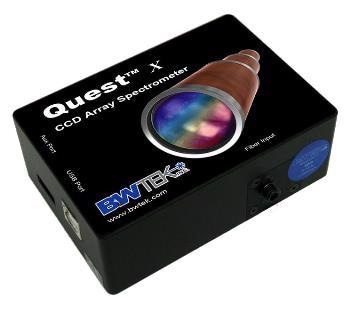

B＆W TEK推出了任务™X线性CCD阵列光谱仪，通过低杂散光学台阶已经改善了NIR和UV性能。
Quest™X光谱仪采用内置的16位数字转换器，2048个元素检测器，外部触发器和USB 2.0接口，读出速度超过2.0 MHz。
温度补偿的任务™X显着降低了热漂移至约15次/°C。这通过减少基线漂移并保持动态范围来提供增强的稳定性。
Quest™X光谱仪非常适合大多数近红外、可见和紫外应用，分辨率从0.5到4.0 nm，光谱配置在200到1050之间。
还为OEM应用提供了自定义配置和RS232通信接口。任务™X光谱仪是完整解决方案的重要构建块。对于OEM应用程序，还提供系统开发和应用程序支持。
应用程序
-
波长识别
-
反思
-
吸光度
-
近红外，可见，紫外光谱/分光光度/分光辐射法
-
OEM光学仪表组件
特性
-
即插即用USB 2.0
-
一个16位数字化器
-
光谱分辨率大于0.5 nm
-
UV到NIR（200-1050 nm）
-
读出速度超过2.0兆赫兹
-
最小积分时间为1毫秒
配件
-
光纤探针
-
光纤跳接线
-
试管持有者
-
光源
-
内联过滤器
软件
的BWSpec®光谱数据采集软件已经专门开发以在按钮的触摸下执行复杂的计算和测量。使用此软件，用户可以在许多数据格式之间进行选择并优化扫描参数，如集成时间。
除了坚固的数据处理和数据采集，其他功能的BWSpec®软件包括手动/自动基线校正，光谱平滑和自动暗去除。
图片来源:B&W Tek
规范
表格1。来源:黑与白Tek
| ． |
． |
| 电源输入 |
USB @ < 0.35安培 |
| 探测器类型 |
响应增强的线性CCD阵列 |
| 探测器像素格式 |
2048 x 1 Elements @ 14µm x 200µm Per Element |
| 摄谱仪f / # |
3.6 |
| 光谱仪光学布局 |
交叉Czerny-Turner |
| 动态范围 |
1300：1单一收购 |
| 数字转换器的分辨率 |
16位或65535:1 |
| 读出速度 |
> 2.0兆赫 |
| 数据传输速度 |
通过USB 2.0每秒高达480个光谱 |
| 积分时间 |
1 - 65,535毫秒 |
| 热漂移 |
〜15计数/oC(~ 29项/oC马克斯) |
| 辅助港口 |
外部触发器，数字IOs |
| 工作温度 |
5°C - 35°C |
| 操作相对湿度 |
85%不能凝固的 |
| 重量 |
~ 0.75磅(0.34公斤) |
| 维 |
3.82 x 2.64 in x 1.34 in（98 mm x 67 mm x 34 mm） |
| 计算机接口 |
USB 2.0 / 1.1和增强的RS232 |
| 操作系统 |
Windows: XP, 7, 8, 10(32位和64位) |
Quest™X的技术细节
图片来源:B&W Tek
1.光纤耦合器
安全光纤，以确保可重复的结果
当光纤与SMA 905适配器组合时，光朝向狭缝和光学匹配，从而确保再现性。透镜或漫射器组件可以直接连接到SMA 905适配器，以便于自由空间采样。
2.入射狭缝
确定光子通量和光谱分辨率
光穿透光谱仪的光学台阶通过对准和预安装的狭缝进行了胶片。这最终建立了光谱仪选择光栅后的吞吐量和光谱分辨率。B＆W TEK提供各种狭缝宽度，以满足用户的特定应用要求。也可提供定制的狭缝。
表2。来源:黑与白Tek
狭缝
选项 |
维 |
约。决议
350 - 1050纳米 |
| 10µm |
10µm宽x 1mm高 |
~ 1.0海里 |
| 25μm. |
25μm宽x 1 mm高 |
~ 1.5海里 |
| 50µm |
50µm宽x 1mm高 |
〜2.2 nm. |
| 100µm |
100μm宽x 1 mm高 |
〜4.0 nm. |
| 200μm |
200μm宽x 1 mm高 |
调用 |
| 定制狭缝宽度可用 |
3.准直镜
校准和重定向光光栅
两个镜子都是F /＃匹配的聚焦镜并涂有ALMG2，在UV-VIS频谱中操作时，它会产生约95％的反射率。铝(Al)提供反射率，镁(Mg2）保护前者免受氧化。
4.衍射光栅
衍射光，分离光谱成分
光谱仪性能的两个主要方面由光栅的凹槽频率决定。这些方面包括光谱分辨率和波长覆盖。
随着槽频的增加，光谱仪将获得更高的分辨率;然而，波长的覆盖范围也将同时减少。相反，沟槽频率的降低意味着波长覆盖范围的增加，从而影响光谱分辨率。
光栅的闪耀波长或闪耀角是提高光谱仪性能的主要参数。闪耀角决定了光栅在某一波长区域的最大效率。
表3。来源:黑与白Tek
| 最好的效率 |
光谱覆盖范围(nm) |
光栅 |
| 紫外线/近红外光谱 |
200 - 850. |
600/250 |
| 紫外线/近红外光谱 |
350 - 1050 |
600/400 |
| 力 |
380 - 750 |
900/500 |
| VIS / NIR. |
550 - 1050 |
830/800 |
| 德文 |
750 - 1050 |
1200/750 |
| 可用的自定义配置 |
5.聚焦镜
将分散的光重新聚焦到探测器上
两个镜子都是F /＃匹配的聚焦镜并涂有ALMG2，在UV-Vis光谱中工作时产生约95%的反射率。铝(Al)提供反射率，镁(Mg2)保护前者免于氧化。
6.阵列探测器
同时测量整个频谱
任务™X光谱仪包括2048 x 1线性CCD阵列检测器，像素宽度为14μm，超过2000个有源像素。
当CCD上的单个像素被入射光击中时，每个像素都代表一个光谱部分，该部分由电子设备按照BWSpec规定的强度转换和显示®软件。阵列检测器的噪声水平和量子效率（QE）基本上影响光谱仪的信噪比，动态范围和灵敏度。此外，光谱仪的光谱采集速度主要由波长区域的检测器响应建立。
表4。来源:黑与白Tek
| 规范 |
| 波长范围 |
200nm - 1050 nm |
| 像素 |
2048 |
| 像素大小 |
14µm x 200µm |
| 井深 |
〜65,000 e. |
| 数字化率 |
> 2.0兆赫 |
图片来源:B&W Tek
