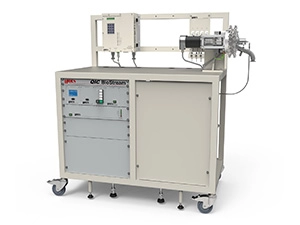

利用QIC生物流实现生物过程出口气体分析

QIC生物蒸汽是为连续分析来自多个发酵反应器的气体和蒸汽而设计的，具有多脱气和多反应器溶解气体的分析能力。

该系统具有Hiden的先进的“Proteus”多流选择阀，以及一个精确的，超稳定的三重过滤质量分析仪。低内部死量和快速的数据采集使每个流的切换时间小于10秒。

特性

• 该系统具有20路，40路和80路样品配置和一个集成热电偶或高达120°C的加热器
• 在压力从10mbar到2bar范围内，气体流量从0.01到10l /分钟，在2.5秒内具有100 amu剖面
• 强，灵活和加热的QIC直接入口对蒸汽或气体的响应小于500 ms
• 高灵敏度(5 ppb)和稳定性(<±0.5%高度变化，24小时)，高达510 amu
• 零“串扰”为低记忆效果和低死量为快速响应
• 直接驱动，高扭矩微步电机配有增量旋转编码器闭环运动和home z位置
• 最新的面密封技术提供了有效和耐用的密封(>6 × 10)⁶事件)
• Windows™-MASsoft控制通过以太网局域网，RS485，或RS232
• 分析复杂有机物的软电离
• 运动管理，如双向最短路径旅行，错误提示，位置维护，智能加减速

关键特性

• 隐藏3F超稳定质谱仪
• 快速端口切换
• 定量气体分析多达32种
• 高流量配置高达10升/分钟
• 可提供Proteus 20、40或80路多端口切换选项
• 低流量配置从4毫升/分钟
• 用于过程控制的OPC服务器技术
• 溶解的物种分析
• ②呼吸商
• 有限公司₂进化速率(CER)
• 吸氧速率(OUR)

应用程序

• 沼气生产监控
• 发酵过程分析
• 合成过程分析
• 哺乳动物细胞培养分析
• 反应形象研究
• 空间解决女士
• 高纯度气体分析
• 燃料电池
• 发酵
• 环境监测
• 气体生产和储存

QIC生物流技术规范

来源:希登分析

发酵罐抽样

下图是用于从众多发酵罐中取样的标准系统设置，配置有样品线、样品调节组件和流量控制阀，用于容纳流量从100 mL/分钟到>10 L/分钟的反应器。

图片来源:Hiden Analytical
