用空间测定催化剂内反应器化学

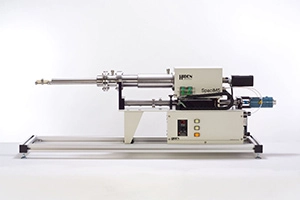

Hiden Analytical公司的空间分辨毛细管入口质谱(SpaciMS)能够测定轴向和径向的物种和温度分布，具有高的空间和时间分辨率，对温度或流量的干扰非常小。该16通道多入口与Hiden的快速瞬态MS相连接，可提供温度和物种分布的自动快速映射。

应用程序

• 催化

Hiden的Spacims是其在市场上的第一个商业工具。

最初是由橡树岭国家实验室和康明斯公司的科学家发明和开发的，用于研究柴油催化，SpaciMS进口已经被进一步开发用于整个范围的应用。

16个热电偶和毛细管采样探针组装在X-Y阵列中。Z转移提供Z平面中阵列的移动和精确定位。通常，通过MS连续检查16个毛细管采样探针。

然后，致动Z偏移以将采样探针阵列移动到连续增量Z位置，因此重复分析序列。一旦分析完成，分析数据就会在移动的整个增量Z距离上提供密封在X-Y阵列内的体积的温度和样品气体组合物的空间表示。

特征

• 16毛细管入口系统
• 微创
• 提供Z驱动器，用于入口位置的定位
• 高颞分布
• 采样流位置是软件控制的
• 反应器内气体组成的3D映射
• 采样点温度测量的热电偶输入

Spacims原理图

图像信用：Hiden分析

集成的Z-Motion驱动器将插入催化剂整料中的毛细管移动。

Spacims探测器布局

图像信用：Hiden分析

双入口包装

双入口SpaciMS能够对柴油微粒过滤器的进口或出口气体成分进行取样。

图像信用：Hiden分析

Spacims探测器

图像信用：Hiden分析

Spacims分析

图像信用：Hiden分析

SpaciMS能够绘制催化剂内部的反应图谱，而不仅仅是在废气中。

图像信用：Hiden分析

催化剂内探针能够监测不同的催化剂反应区。
