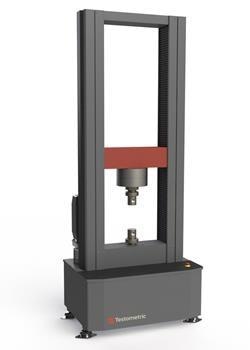

Testometric的双柱，重型占地面积，地板XFS100通用测试机具有完整的计算机控制，包括精密交流伺服驱动系统。通用试验机具有高刚性负载框架，具有精确的十字头引导系统，即使是最高达100 kN的最苛刻的测试应用也可以处理。
表1。资料来源:Testometric Company Ltd
|
XFS100. |
| 力能力kN |
One hundred. |
| 精度 |
比+/- 0.5%的读下来要好
到1/1000.TH.负载电池容量 |
| 十字头旅行毫米* |
1100 |
| 垂直空间mm * |
1400 |
| 位置控制 |
0.00001 |
| 列间距离mm* |
480. |
| 最低速度毫米/分钟 |
0.00001 |
| 最大速度毫米/分钟 |
600 |
| 速度的准确性 |
在稳定条件下+/- 0.1% |
| 全速kn的最大力 |
One hundred. |
| 全部负载mm / min的最大速度 |
600 |
| 数据采集率（PC） |
500 Hz作为标准（可选1000 Hz） |
| PC连接 |
以太网(或USB通过适配器) |
| 机器配置 |
双柱式，地板斜立
对置滚珠丝杠和导向杆 |
| 框架刚度kN /毫米 |
500. |
| 重量kg. |
940. |
| 操作温度°C |
0到+ 55 |
| 操作湿度 |
相对湿度不超过90% |
| 电力供应 |
3阶段380/400 v |
| 权力千瓦 |
2．2 |
*可根据要求提供扩展旅行和广泛帧版本。
定做的
XFS100万能试验机是一套完整的数字测试系统，控制精度高，精度高。它允许计算机自动控制测试技术，使操作变得容易。
-
高精度测压传感器，精度优于+/−0.5%，低至1/1000TH.负载细胞的容量
-
自动检测引伸计和测压元件，并在设备上存储校准参数
-
软件校准检查设施允许立即验证机床精度
-
没有任何类型的损坏，有800％的负载电池过载能力
-
高效，预加载，自清洁滚珠丝杠允许快速和无噪音的测试;配备密封润滑的端部轴承
-
超行程、过载和冲击保护
-
整体负载传感器电缆布线包括在机器柱防止卡阻和避免电缆损坏
-
十字头制导系统确保平稳运行，并允许精确对准
-
占地面积小的设计确保了建筑空间的经济性
-
精密十字头控制通过无刷伺服电机和数字交流伺服驱动器允许23位位置控制和免维护操作
-
高速数据收集系统提供多达四个同步通道
-
包括六个I / O通道，用于额外的设备，如卡尺，微米，余额，突出器等。
-
包括广泛的接触和非接触引伸计
-
高刚度加载框架提供精密地面测量50毫米直径的钢导向杆，以及刚性挤压支撑柱配备的t型槽，可用于附件安装
-
伸缩盖提供额外的安全滚珠螺钉从灰尘和测试碎片
-
各种夹具和固定装置可用于压缩，张力，剪切，剥离，弯曲，产品测试等。
(1)以额外费用提供。机器可以选择使用标准PC或笔记本电脑控制(不提供)。(2)机器显示HG300重型液压握把(单独提供)。图片信用：Testometric Company Ltd
XFS维度
图片信用：Testometric Company Ltd
表2。资料来源:Testometric Company Ltd
|
XFS100. |
| 整体宽度“A”(不包括触摸屏) |
1070 |
| 深度“B” |
765 |
| 整体高度'C' |
2300 |
| 列之间的距离'd' |
480. |
| 龙头ØE |
40 |
| 插针Ø F |
16. |
笔记：所有尺寸都以毫米为单位。尺寸基于标准模型，扩展/宽框架版本可根据要求。
大量的夹具和固定装置可用。图片信用：Testometric Company Ltd
高速模块化电子。图片信用：Testometric Company Ltd
综合宽度范围。图片信用：Testometric Company Ltd
建造精度
力的测量
优于en7500 -11 0.5级规格;符合DIN 51221、ASTM E-4和AFNOR A03-501标准;是普遍校准;提供0.4%至100%的最低范围;自动识别称重单元;保护电子测压元件;分辨率为500000分之一。
延长测量
这包括一个完整的帧长到0.000001毫米(可选)的最高分辨率，提供正负0.01毫米的精度，并包括相对，绝对和辅助模式的英寸，毫米和百分比。
速度控制
提供同类中最好的低速性能，速度可降至0.00001毫米/分钟。驱动系统温度和电流保护可用。
加载框架
这是一个刚性框架，使用刚性挤压支撑柱和精密地面钢导杆。框架刚度可达2000千牛顿/毫米加上一个内置的K因子设施。其他功能还包括带波纹管的再循环滚珠丝杠，总行程，电子限位行程和客户可编程的安全停止。
电子系统
一个模块化的电子系统允许快速数据传输到计算机(高达1000Hz)通过高速以太网连接。全面的输入选项可以通过方便的插入接口模块连接广泛的附件和延伸计。
安全特性
精心设计的安全功能保证了最高级别的操作员安全性，例如可编程延期限制，e-stop和过载和影响检测。完全符合普遍的安全指令，如2006/42 /欧盟机械指令，2014/35 / EU低压指令和2014/30 / EU电磁兼容性指令。
可选触摸屏PC
当加上可选的IPC3工业级面板电脑与触摸屏控制，机器变成一个坚固的，独立的系统，无需笔记本电脑或外部计算机。
运行完整版的测试计的Wintest软件并使用高级Windows 10操作系统，系统可以完成测试机器的完整控制，并提供存储和访问不受限制的测试方法和结果。
集成安装臂，固定在机器柱t -槽，完全可调的范围，高度和视角，使用户确定最符合人体工学的工作位置。
图片信用：Testometric Company Ltd
规范
-
显示15.6“1366 x 768面板电阻触摸屏，具有污垢驱动，防反射屏幕保护
-
QM87芯片组，4 x USB3.0,3 X COM端口[RS232]和2 x Gigalan
-
2.5“250 GB，固态盘（SSD）和SATA III 6 GB /秒
-
CPU-I5-4300M英特尔酷睿i5处理器，2.6 GHz。
-
4 GB，1600 MHz SODIMM DDR3 204针
尝试和测试软件
所有测试模型都配备了Testomicric的全面的Wintest Analysis软件包。
Wintest Analysis软件包是多年不断发展的产品，提供直观和灵活的软件包，以满足各种材料测试。内置试验方法覆盖拉伸，剥离，剪切，压缩，循环，弯曲，撕裂，蠕变和多级测试。
该软件包括广泛的行业标准测试方法以及制造和存储不受限制的更多测试技术的能力。所有测试数据都会自动存储，可以轻松地将其导出到其他软件包，例如Excel，Word，Access和SPC系统，用于改进的报告生成。
通过添加RCE远程连接选项，所有机器都可以直接连接到Testometric进行远程分析、跟踪和软件升级。
屏幕实时测试。图片信用：Testometric Company Ltd
测试分析屏幕。图片信用：Testometric Company Ltd
