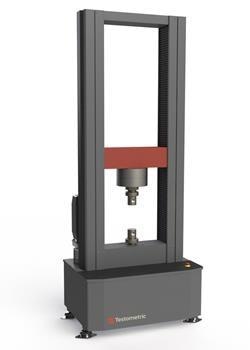

Testometric推出了一个沉重的双柱,双柱,铺设了XFS1000的地板,包括精密交流伺服驱动系统,并提供完整的计算机控制。具有精确的十字头引导系统的高刚性负载框架,通用测试机可以处理最具挑战性的测试应用,高达1000 kN。
表格1。资料来源:Testometric Company Ltd
|
XFS1000 |
力容kn. |
1000 |
精度 |
优于+/- 0.5%的阅读 到1/1000.TH.负载电池容量 |
十字头旅行mm * |
1300 |
垂直空间mm * |
1600 |
位置控制分辨率mm |
0.00001 |
列间距离mm* |
620. |
最小速度mm / min |
0.00001 |
最大速度mm / min |
500. |
速度准确性 |
稳定条件下+/- 0.1% |
全速kn的最大力 |
1000 |
全部负载mm / min的最大速度 |
500. |
数据采集率(PC) |
500 Hz作为标准(可选1000 Hz) |
PC连接 |
以太网(或USB通过适配器) |
机器配置 |
双列,地板与对角线站立 相对的滚珠丝杠和导杆 |
框架僵硬kn / mm |
2000年 |
重量kg. |
4500 |
工作温度°C |
0到+55. |
操作湿度 |
90%相对湿度或更少 |
电力供应 |
3阶段380/400 v |
Power KW. |
4.5 |
*可根据要求提供扩展旅行和宽框架版本。
衡量
通用测试机是一个完整的数字测试系统,提供高精度控制和精度。自动化计算机控制测试技术使操作变得易于操作。
-
高分辨率载荷电池,精度优于+/- 0.5%,低至1/1000TH.负载细胞的容量
-
软件校准检查设施允许立即验证机器准确性
-
自动检测突出器和装载单元以及校准参数的设备存储
-
没有任何类型的损坏,有800%的负载电池过载能力
-
高效,预加载,自清洁滚珠丝杠允许快速和安静的测试;配备密封润滑的端部轴承
-
十字头引导系统确保平滑运行并允许准确对齐
-
高速数据收集系统提供多达四个同步通道
-
通过无刷伺服电机和数字交流伺服驱动器提供精密十字头控制,提供23位位置控制和无需维护操作
-
额外的设备包括六个I / O频道,如卡尺,千微米,余额,突出器等。
-
高刚度装载框架配有精密接地的50mm直径钢导杆,以及配有T槽的刚性挤压支撑柱可用于附件安装
-
广泛的夹具和固定装置,用于压缩,张力,剪切,剥离,弯曲,产品测试等。
-
包含在机器柱中的积分式负载电池线路防止钩住并避免损坏电缆
-
过度旅行,过载和冲击保护
-
伸缩式封面为来自灰尘和测试碎片的滚珠丝杠提供额外的保护
-
小型脚印设计保证了地板的经济
-
提供广泛的非接触和接触突出器,包括激光和视频模型,可提供
(1)以额外的成本提供。或者,可以使用标准PC或笔记本电脑(未提供)控制机器。(2)机器用HG300重型液压夹具(可单独提供)。图片信用:Testometric Company Ltd
XFS尺寸
图片信用:图像信用:Testometric Company Ltd
表2。资料来源:Testometric Company Ltd
|
XFS1000 |
总体宽度'A'(不包括触摸屏) |
1210. |
深度'B' |
850. |
整体高度'C' |
3000. |
列之间的距离'd' |
620. |
SpigotØe. |
110. |
SpigotPinØf |
50. |
笔记:所有尺寸都以毫米为单位。尺寸基于标准模型,扩展/宽框架版本可根据需求。
大量的夹具和固定装置可用。图片信用:Testometric Company Ltd
高速模块化电子。图片信用:Testometric Company Ltd
综合宽度范围。图片信用:Testometric Company Ltd
建造精度
力量测量
优于0.5 en 7500-11规格;符合DIN 51221,ASTM E-4和AFNOR A03-501标准;普遍校准;提供0.4%至100%的最小范围;自动识别负载单元格;提供500,000分的1份分辨率,并保护电子负荷电池。
延长测量
这包括满帧长度,最高分辨率为0.000001mm(可选);提供+/- 0.01 mm的精度;并且包括百分比,mm和英寸的辅助,绝对和相对模式。
速度控制
提供一流的低速性能,速度低至0.00001毫米/分钟,可保护驱动系统温度和电流。
加载框架
这是一种刚性框架,使用刚性挤出支撑柱和精密接地钢导杆。除了内置K因子设施外,框架刚度最长可达2000 kN / mm。其他功能包括带波纹管的重新循环滚珠丝杠;总旅行旅行,电子限制旅行和客户可编程安全停止。
电子系统
这是一个模块化电子系统,可以通过高速以太网连接快速数据传输到计算机(最多1000 Hz)。通过各种输入选项,可以通过简单的插件接口模块连接一系列附件和突出器。
安全特性
综合安全功能,如E-STOP,可编程扩展限制和过载/冲击检测,确保对运营商的最高水平。完全符合安全指令,如2006/42 / EU机械指令,2014/30 / EU电磁兼容性指令和2014/35 / EU低压指令。
可选触摸屏PC
虽然结合触摸屏控制的可选IPC3工业级面板计算机,但机器变成了强大的独立系统,无需笔记本电脑或外部计算机。
采用最新的Windows 10操作系统并运行完整版本的Testomicric Wintest软件包,系统可以完全控制测试机器并提供存储和访问不受限制的测试方法和结果。
固定到机器柱T槽的合并安装臂可以完全调整到达,高度和视角,使用户能够找到最符合人体工程学的工作位置。
图片信用:Testometric Company Ltd
规格
-
CPU-I5-4300M英特尔核心I5处理器,2.6 GHz
-
显示15.6“1366 x 768面板电阻触摸屏,具有污垢驱动,防反射屏幕保护
- QM87芯片组,4 x USB3.0,3 X COM端口[RS232]和2 x Gigalan
-
2.5“250 GB,固态盘(SSD)和SATA III 6 GB /秒
-
4 GB,1600 MHz SODIMM DDR3 204针
尝试和测试软件
所有测试模型都配备了Testometric完整的Wintest分析软件包
多年来不断发展的结果,无线分析包括一个直观和灵活的软件包,以满足各种材料测试。内置试验技术盖压缩,覆盖拉伸,剥离,弯曲,剪切,循环,撕裂,蠕变和多级测试。
该软件包括广泛的行业标准测试技术以及生产和存储无限数量的进一步测试技术的能力。所有测试数据都会自动存储,可以轻松地导出到其他软件包,如Word,Excel,Access和SPC系统,以增强报告的生成。
添加RCE远程连接选项后,所有机器都可以直接连接到Testometric进行远程分析、跟踪和软件升级。
实时测试屏幕。图片信用:Testometric Company Ltd
测试分析屏幕。图片信用:Testometric Company Ltd
