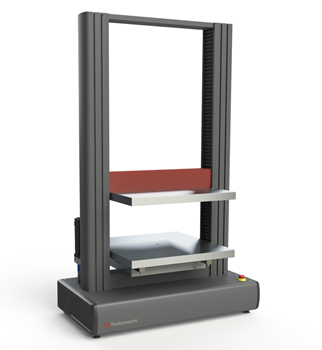

Testometric公司推出了一款小型、台式机箱体压缩试验机，名为X500-25BC-600，配有精密交流伺服驱动系统和完整的计算机控制。在机器内，下压板被放置在四个平衡测压元件上，以提高不均匀加载的精度和公差。
资料来源:Testometric Company Ltd
|
x500 - 25 - bc - 600 |
| 力能力kN |
25 |
| 精度 |
比+/- 0.5%的读下来要好
到1/1000th测压元件容量 |
| 滚筒尺寸毫米 |
600 x 600 |
| 最大压板开口毫米* |
980 |
| 位置控制 |
0.000001 |
| 柱间距离mm |
620 |
| 最小速度mm / min |
0.00001 |
| 最大速度毫米/分钟 |
1000 |
| 速度的准确性 |
在稳定条件下+/- 0.1% |
| 全速时的最大力kN |
25 |
| 满载时最大转速mm/min |
1000 |
| 数据采集速率(PC) |
标准500hz(可选1000hz) |
| 个人电脑连接 |
以太网(或USB通过适配器) |
| 机器配置 |
双柱，台式安装
(可选配底座柜) |
| 框架刚度kN /毫米 |
220 |
| 体重公斤 |
320 |
| 操作温度°C |
0到+ 55 |
| 操作湿度 |
相对湿度不超过90% |
| 电力供应 |
双输入可选115或230 V, 1 ph 50/60 Hz |
| 权力千瓦 |
1 |
*扩展旅行版本的需求。
定做的
压缩试验机是一个提供高精度控制和精度的全数字测试系统。它允许计算机自动控制测试技术，提供易于操作。
-
高分辨率测压元件，精度优于±0.5%至1/1000th测压元件的容量
-
自动识别引伸计和测压元件，并在设备上存储校准参数
-
测压元件有800%的过载能力而没有任何损伤吗
-
软件校准检查设施允许快速验证机器精度
-
高效，预加载，自清洁滚珠丝杠允许快速和安静的测试;配备密封润滑的端部轴承
-
十字头制导系统确保平稳运行，并允许精确对准
-
精密十字头控制通过无刷伺服电机和数字交流伺服驱动器提供了23位的位置控制和免维护操作
-
包括6个I/O通道，用于额外的设备，如千分尺，引伸计，天平，卡尺等。
-
超行程、过载和冲击保护
-
配备精密地面钢导向杆的高刚度加载框架，以及配备t型槽的刚性挤压支撑柱，可用于附件安装
-
压板包含中心孔，用于安装额外的夹具和夹具，从而使瓦楞纸板进行其他类型的测试(例如，穿刺，拉伸，PAT, RCT, FCT和ECT)
-
高速数据采集系统提供多达4个同步通道
-
套筒盖为滚珠螺钉提供额外的保护，防止灰尘和测试碎片
-
紧凑的占地面积设计确保了地板和长凳空间的经济
(1)以额外费用提供。机器可以选择使用标准PC或笔记本电脑控制(不提供)。图片来源:Testometric Company Ltd
X500BC维度
图片来源:Testometric Company Ltd
可提供大范围的握把和夹具。图片来源:Testometric Company Ltd
高速模块化电子。图片来源:Testometric Company Ltd
附件符合ISO, ASTM和TAPPI标准。图片来源:Testometric Company Ltd
建立精密
力的测量
优于en7500 -1 0.5级规格;是普遍校准;符合ASTM E-4、DIN 51221和AFNOR A03-501标准;提供0.4%至100%的最低范围;自动识别称重单元;提供50万分之一的分辨率;并保护电子测压元件。
扩展测量
这提供了一个完整的帧长度到0.000001毫米的最高分辨率(可选择);提供+/−0.01 mm的精度，并以百分数、毫米和英寸为单位，包括辅助、绝对和相对ode。
速度控制
提供同类最佳的低速性能，速度低至0.00001 mm/分钟，并保护驱动系统的温度和电流。
加载框架
这是一个刚性框架，利用刚性挤压支撑柱和精密地面钢导杆。框架的刚度可达400 kN/mm加上一个内置的K因子设施。其他功能包括带波纹管的再循环滚珠丝杆，电子限位行程，总行程和客户可编程的安全停止。
电子系统
模块化的电子系统可以通过高速以太网连接将数据快速传输到计算机(高达1000hz)。全面的输入选项有助于通过简单的插件接口模块连接广泛的附件和延伸计。
安全特性
全面的安全功能保证操作员的最大安全水平，如过载/冲击检测，E-Stop和可编程扩展限制。完全符合全球安全指令，如2006/42/EU机械指令、2014/30/EU电磁兼容指令和2014/35/EU低电压指令。
可选触摸屏面板PC
与可选的IPC3工业级面板电脑(带有触摸屏控制)相结合，这台机器变成了一个坚固、独立的系统，避免了使用笔记本电脑或外部计算机的需求。
通过运行一个完整版本的Testometric的winTest软件，并使用最新的Windows 10操作系统，该系统可以完全控制测试机，并提供存储和访问不受限制的测试方法和结果。
内置安装臂，固定在机柱t-槽，完全可调的范围，高度和视角，使用户确定最符合人体工学的工作位置。
图片来源:Testometric Company Ltd
规范
-
显示器15.6″1366 x 768面板电阻触摸屏，具有防污和防反射屏幕保护
-
QM87芯片组，4 x USB3.0, 3 x COM端口[RS232]和2 x GigaLAN。
-
2.5″250GB SSD SATA III 6gb /s
-
CPU-i5-4300M Intel Core i5 Processor, 2.6 GHz
-
4 GB, 1600mhz SODIMM DDR3 204针
经过测试的软件
所有的Testometric模型都带有广泛的winTest分析软件包。
winTest Analysis软件包是多年来不断开发的产品，提供了一个直观而灵活的软件包来适应各种材料的测试。内置的测试技术包括拉伸，压缩，弯曲，撕裂，剪切，剥离，蠕变，循环和多阶段测试。
该软件包括广泛的行业标准测试技术和生产和存储无限制数量的额外测试技术的能力。所有测试数据可以自动存储，并可以很容易地导出到其他软件包，如Excel, Word, Access和SPC系统，以改进报告生成。
通过RCE远程连接选项，所有的机器都可以直接连接到Testometric进行远程分析、跟踪和软件升级。
屏幕实时测试。图片来源:Testometric Company Ltd
屏幕测试分析。图片来源:Testometric Company Ltd
