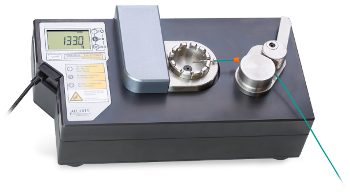

电动拉力测试仪:Alluris FMT-W40

Mecmesin的姊妹公司Alluris提供的FMT-W40是一种电动线终端拉力测试仪，有两种型号，一种抗拉强度能力高达500 N(110磅bf)，另一种高达1000 N(220磅bf)。

该FMT-W40拉测试仪是强大的，小型和占用非常少的空间的台式机。它被特别设计来确保简单的使用，即使很少的训练。准确地在生产点测试压接端子的拉力是一种完美的解决方案。

mft - w40拉力测试仪的特点是电机驱动，允许电线终端在稳定的拉力速度下进行拉力测试，从而确保更大的测试重复性。根据相应的测试标准，FMT-W40包含了七种不同的测试速度。

三种用户可选择的测试模式使无损和破坏性测试:拉和保持;拉和休息;拉，抓，然后断。

mft - w40拉力测试仪适用于测试符合BS, DIN, EN, IEC, MIL, NASA, SAE和UL标准的电线连接器和端子的拉伸拉力强度。

概述

mft - w40电动电线端子拉拔测试仪已设计用于压接电线端子测试符合ASTM B913, EN 2591-417, IPC/WHMA-A-620, MIL-STD 202-H, NASA 8739-4, USCAR 21, UL 486和各种其他相关标准。

为了确保最理想的精度和重复性，需要防止在电线连接器的拉力测试过程中发生拉力或突然施加的力。因此，测试标准注意到，必须确保“恒定的拉速”，大多数标准都定义了一个预定的测试速度。

实现拉力试验重复性的唯一实用方法是使用电动拉力试验机。FMT-W40是用户友好的，避免了操作员的不一致，因此使它完美的类型批准测试。

mft - w40拉拔测试仪具有7个用户可选择的速度选项，范围从10到200毫米/分钟，因此涵盖了测试标准中提到的所有通用拉拔率。

再现性的另一个优势是无损和破坏性测试的三种可选模式:

• 拉拽(非破坏性)
• 拉断(破坏性的)
• 拉、抱、断(破坏性的)

压接插座夹具有12个槽，宽度从0.5毫米到6mm不等，覆盖AWG 8-30，方便快捷地加载端子。在自动测试开始之前，只需按下按钮，一个快速动作杠杆就可以安全地将电缆夹在凸轮中。

数字显示在1000hz的峰值负载，并明确表示拉力测试的结果，单位为千力、牛顿或磅力。可通过存储和传输数据到可选软件生成测试报告。

坚固的设计包括由氮化硬化钢制成的防刮底板，并配备防滑脚。这是一个小巧的便携式台式仪器是完美的可靠和高效的质量控制测试的压线端子准确在生产点。

主要规格

容量(全尺寸)和分辨率

来源:Mecmesin有限公司

• 采集速率:1000次/秒
• 精度:±0.5%的全尺寸(f.s。)
• 显示:LCD 5位，14毫米高
• 输出:通过USB 2.0接口
• 记忆:1000个读数，最大，最小，平均值和标准偏差计算
• 最大操作力:120% f.s(超过极限时自动换向释放负载)
• 拉速设置(mm/分钟):10,25,37.5,50,100,150和200
• 尺寸(长×宽×高):320毫米× 160毫米× 115毫米
• 可提供:标准拉力测试仪配备压接插座和电缆凸轮夹具，电源，光盘与软件(试用版:无许可证)和USB接口电缆。可选操作说明，包括CE符合性声明(打印)，软件许可证，Dakks(德国)校准证书，手提箱(按需另行订购)和可互换适配器。
