来自ViaTran的245型数字型压力传感器是该公司为工业测试和研究应用开发的最精确的压力发送器之一。
245个数字板压力传感器将量规和绝对压力从3至5,000 psi或0.2至345 bar量化，标准精度为≤±0.06％FSO。
特征
 |
所有不锈钢结构 |
 |
高精准度 |
 |
适用于低压应用 |
 |
分流校准电路选项 |
 |
有几种选项可用 |
模型245数字型压力传感器中的外部调整使用户能够借助电位计进一步调整零读数。压力传感器还包括对跨度的调整，并且嵌入式校准电路可以在场上进行校准。
245型号的数字型压力传感器可以定制为从-10到+10 VDC的输出，并具有无限的电气和过程连接选项。
表现
表格1。来源：ViaTran
| 。 |
。 |
| 全尺度压力范围 |
0-3到5000 psig（> 500 psi的psis）（0.2 thru 345 bar）
0-15到达0-5000 psia（0-1.0到0-345 bar）
0-15 PSIV（0-1.03 BARV） |
| 非线性（最合适的直线） |
≤±0.06％FSO |
| 磁滞和可重复性 |
≤±0.06％FSO |
| 全尺度输出（FSO） |
在70°F（21°C）≤±0.10％FSO标准时5 VDC |
| 解决 |
无穷 |
| 长期稳定性 |
每6个月≤±0.3％FSO |
| 补偿温度范围 |
32°F至170°F（0°至77°C） |
| 过程媒体温度范围 |
-40°F至250°F（-40°C至121°C） |
| 环境工作温度范围 |
-40°F至185°F（-40°C至85°C） |
| 存储温度限制 |
-40°F至250°F（-40°C至121°C） |
| 温度对零的影响 |
每100°F≤±1.0％FSO |
| 温度对跨度的影响 |
每100°F≤±1.0％FSO |
电气
表2。来源：ViaTran
| 。 |
。 |
。 |
| 电源电压 |
8至30 VDC在3.5 Ma名义，5 mA最大
（10 VDC输出选项12至30 VDC） |
|
电源
规定 |
≤±0.01％FSO每伏电源电压范围内变化 |
|
| 输出信号 |
0-5 VDC标准（请参阅选项） |
|
| 负载电阻 |
100k欧姆最小 |
|
| 零调整 |
±5％FSO最低 |
|
| 跨度调整 |
±5％FSO最低 |
|
| 校准信号 |
FSPR的80％，通过缩短校准引脚 |
|
| 校准信号精度 |
≤±0.1％的陈述值 |
|
| 电路保护 |
输入极性可能会逆转。输出可能无限期地短路 |
根据EN61000-4-5的电压保护到1000伏 |
| 绝缘电阻 |
≥200Megohms to Case Reack |
|
| 响应时间 |
<2毫秒达到满量表的90％ |
|
| RFI / EMI抑制 |
CE EMC符合IEC EN61326。CE标记 |
|
| 电气连接 |
Bendix PT02E-10-6P，Mates PT06E-10-6S（SR） |
|
| 固定 |
引脚 |
+电源 |
| 引脚b |
- 力量 |
| 引脚c |
+信号 |
| 引脚d |
- 信号 |
| 引脚e |
校准 |
| 引脚f |
校准 |
欧洲杯足球竞彩建筑材料
表3。来源：ViaTran
| 。 |
。 |
| 湿的零件 |
316不锈钢 |
| 住房 |
304 SS，带有铝合金，黑色锌 - 铜板电镀电连接器 |
| 重量 |
10盎司（283 g） |
| 鉴别 |
激光蚀刻到身体上 |
机械的
表4。来源：ViaTran
| 。 |
。 |
。 |
| 压力连接 |
1/4“ -18 npt女性 |
|
| 证明压力 |
≤500psi（35 bar）
> 500 psi（35 bar） |
3次范围或1,200 psi（80 bar）最大
3次范围或10,000 psi（700 bar）最大 |
| 爆破压力 |
≤500psi（35 bar）
> 500 psi（35 bar） |
5次范围或2,400 psi（170 bar）最大
5次范围或10,000 psi（700 bar）最大 |
压力腔
体积 |
≤500psi（35 bar）
> 500 psi（35 bar） |
3.3毫升
4.2毫升 |
| 安装 |
可以通过流程管道支持 |
|
选项
表5。来源：ViaTran
| 。 |
。 |
。 |
| bf |
（k）PTIH-10-6P |
|
| BG |
DIN 43650 |
|
| bl |
WK6-32S |
|
| BN |
（k）PTIH-8-4P |
|
| BQ |
（k）PT02H-10-6P |
|
| br |
CF3102E-14S-6P |
|
| ZU |
直接电缆（175°F最高温度）（79°C） |
|
| y（） |
可用多个压力端口。咨询工厂 |
|
| da |
孤立的分流 |
|
| DC |
扩展补偿温度范围（冷）-40°F至170°F（-40°C至77°C） |
|
| DG |
每1°F的温度性能提高到0.005％FSO |
|
| DH |
特殊范围 |
|
| DK |
特殊分流校准设置 |
|
| DM |
修改的全尺度输出 |
|
| Dn |
改善了非线性 |
|
| DQ |
清洁氧气服务 |
|
| ea |
特殊校准运行 |
|
| 嗯 |
延长补偿温度范围（热） +70°F至185°F（21°C至85°C） |
|
| NH |
客户指定的标识 |
|
| PW |
1/8 DIN数字指示器 |
|
| 笔记： |
某些可用选项的应用可能会影响标准性能。 |
请咨询您的ViaTran代表以获取详细信息。 |

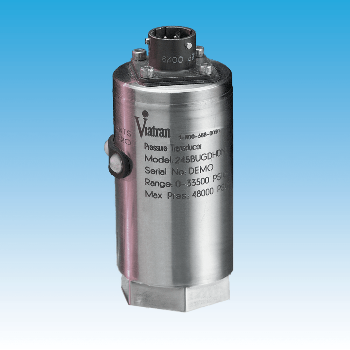

图片来源：ViaTran
