Viatran的245型高压传感器是该公司用于工业测试和研究应用的高压下最精确的压力变送器。压力传感器确保提高精度和更好的温度性能。
Model 245的压力范围为0-7500 psi至100,000 psi，精度为0.15%，输出0-5 Vdc。
特性
 |
全不锈钢结构 |
 |
精度高 |
 |
高压应用 |
 |
ShuntCal |
 |
有几个选项 |
性能
表1。来源:Viatran
| ． |
． |
| 全量程压力范围 |
7500,10K, 15K, 20K, 25K, 30K, 50K, 60K, 75K, 100K PSIA或PSIG |
| 非线性(最佳拟合直线) |
≤±0.06% FSO (100K PSI≤±0.25% FSO) |
| 可重复性 |
无线光通信≤±0.03% |
| 磁滞 |
|
| 全尺寸输出(FSO) |
无线光通信≤±0.06%
5 Vdc在70°F(21°C) -标准(见选项) |
| 长期稳定性 |
每6个月光通量≤±0.2% |
| 补偿温度范围 |
70°F至170°F(21°C至76°C) |
| 工艺介质温度范围 |
-40°F至250°F(-40°C至121°) |
| 环境工作温度范围 |
-40°F至185°F(-40°C至85°) |
| 储存温度范围 |
-40°F至250°F(-40°C至121°C) |
| 零度温度效应 |
≤±0.01% FSO每1°F -见选项 |
| 温度对跨度的影响 |
≤±0.01% FSO每1°F -见选项 |
电
表2。来源:Viatran
| ． |
． |
． |
| 电源电压 |
9.5至40 Vdc在3.5 mA标称，5 mA最大(13至40 Vdc为10 Vdc输出选项) |
|
电力供应
监管 |
在电源电压范围内每伏特变化≤±0.01% FSO |
|
| 输出信号 |
0 - 5vdc标准 |
|
| 负载电阻 |
100 K欧姆分 |
|
| 零位调整 |
无线光通信分钟±10% |
|
| 时间调整 |
无线光通信分钟±10% |
|
| 校准信号 |
80%的FSPR，通过短路引脚 |
|
| 校准信号精度 |
≤规定值的±0.1% |
|
| 电路保护 |
输入极性可以反转。
输出可能无限期地短路 |
过电压保护到1000伏≤1毫秒 |
| 绝缘电阻 |
对机箱地面≥200兆欧 |
|
| 响应时间 |
≤4.0毫秒 |
|
| 电气连接 |
Bendix PT02E-10-6P，伙计PT06E-10-6S (SR) |
|
| 销出局 |
销一个 |
+力量 |
| 销B |
——权力 |
| 销C |
+信号 |
| 销D |
——信号 |
| 销E |
校准 |
| 销F |
校准 |
欧洲杯足球竞彩材料的建筑
表3。来源:Viatran
| ． |
． |
． |
| 接触液体的部件 |
7.5K至15K PSI(500至1000 bar)
20K至100K PSI(1400至6900 bar) |
15-5 PH不锈钢
Ph 13-8个月SST |
| 住房 |
304不锈钢与铝合金，
黑色锌钴镀电连接器 |
|
| 重量 |
15盎司(425克) |
|
| 识别 |
激光蚀刻在身体上 |
|
机械
表4。来源:Viatran
| ． |
． |
． |
| 压力连接 |
7.5K至15K PSI(500至1000 bar)
20K至50K PSI(1400至3500 bar)
60K至100K PSI(4000至6900 bar) |
1/4" - 18 NPT内螺纹
1/4" F250-C高压管
5/16" F312-C高压管 |
| 证明压力 |
7.5K至15K PSI(500至1000 bar)
20K至100K PSI(1400至6900 bar) |
1.5倍量程或20K PSI (1400 bar)最大
1.2倍量程或最大100K PSI (6900 bar) |
| 爆破压力 |
7.5K至20K PSI(500至1400 bar)
25K至100K PSI(1700至6900 bar) |
3倍量程或40K PSI (2800 bar)最大
1.5倍量程或125K PSI (8600 bar)最大 |
压力腔
体积 |
7.5K至15K PSI(500至1000 bar)
10K至100K PSI(1400至6900 bar) |
0.32立方英寸(5.2 ml)
0.10立方英寸(1.6 ml) |
| 越来越多的 |
可能由工艺管道支撑 |
|
选项
表5所示。来源:Viatran
| ． |
． |
． |
| BG |
DIN 43650 |
|
| 提单 |
WK6-32S |
|
| BN |
(K) PTIH-8-4P |
|
| BQ |
(K) PT02H-10-6P |
|
| BR |
CF3102E-14S-6P |
|
| 祖茂堂 |
直接电缆(175°F最大温度)(79°C) |
|
| Y () |
多个压力端口可用。请咨询工厂 |
|
| DG |
将温度性能提高到每1°F 0.005% FSO |
|
| DH |
特殊的范围 |
|
| DK |
特殊的分流校准装置 |
|
| DM |
修正满量程输出 |
|
| DN |
改进的非线性 |
|
| DQ |
供氧设备清洗 |
|
| EA |
特殊的校准运行 |
|
| NH |
客户指定的识别 |
|
| PW |
1/8 DIN数字指示器 |
|
| 注意: |
一些可用选项的应用
可能会影响标准性能。 |
详情请咨询您的Viatran代表。 |

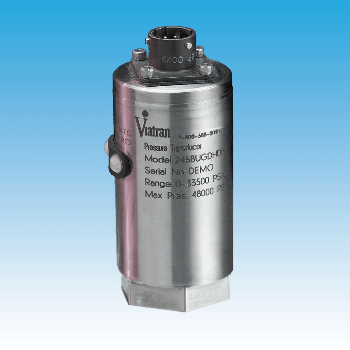

图片来源:Viatran
