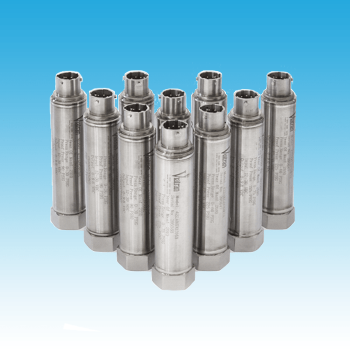

Viatran的型号422压力变送器是紧凑的，但提供了高性能的冲床。电子与硅传感器设计，集成精度大于±0.08%。
422型具有0–3到5000 psi的压力范围和0–5 Vdc的输出。它是专为架空接线盒设计的。
特性
422型压力变送器是一种灵活的高性能测试和控制传感器，具有噪声抑制、快速响应时间和CE符合性。Viatran以提供优秀的客户支持和技术过硬的产品而自豪。该模型的变体用于工业和汽车行业。
性能
表1．来源:Viatran
| ． |
． |
． |
| 全量程压力范围(FSPR) |
0-3至0- 5000psi(0-0.2至0-345 bar)，
0-15 PSIV (0-1.03 barV)* |
|
| 零平衡 |
无线光通信≤±0.25% |
|
| 非线性(最佳拟合直线) |
≤±0.06% FSO标准，可选±0.04% |
|
| 磁滞和可重复性 |
无线光通信标准≤±0.06% |
|
| 满量程输出 |
5 Vdc≤±0.25% FSO |
|
| 长期稳定性 |
每6个月≤±0.3% FSO |
|
| 补偿温度* |
温度范围:32°F to 180°F(0°C to 82°C) |
|
| 工作温度范围 |
-40华氏度至185华氏度（-40摄氏度至85摄氏度） |
|
| 储存温度 |
-40°F至250°F(-40°C至121°C) |
|
| 最高流体温度 |
250°F(121°C) |
|
结合热效果
(零和跨度) |
≤±2% FSO每100°F典型 |
|
| *改进的真空和复合量程规范: |
补偿温度范围 |
32°F to 170°F(0°C to 77°C) |
与电有关的
表2。来源:Viatran
| ． |
． |
． |
| 电源电压 |
9至30 Vdc (DM选项为12至30 Vdc) |
|
| 电源管理 |
<±0.05% FSO每伏特输出信号 |
|
| 输出信号 |
0-5伏直流电 |
|
| 电路保护 |
短路和反极性保护 |
|
| 峰值电压保护 |
承受1000伏特峰值每EN6100-4-5 |
|
| RFI和EMI抑制 |
CE标志，EN 61326 |
|
| 绝缘电阻 |
< 5 nS电导 |
|
| 响应时间 |
< 1.5毫秒 |
|
| 电气连接 |
6-pin卡口(标准) |
|
| 销出局 |
销一个 |
+力量 |
| 销B |
权力 |
| 销C |
+信号 |
| 销D |
信号 |
| 销E |
AC地面(标准) |
| 销F |
没有关系 |
| 连接器选项 |
英国石油公司 |
微变化(M12) |
| BN |
4-pin刺刀 |
| 祖茂堂 |
电缆接头 |
机械
表3。来源:Viatran
| ． |
． |
| 压力接头 |
1/8“不扩散核武器条约》女 |
| 证明压力 |
3x范围或1200 PSI(两者中的更小)，从0-3到0-500 PSI
3x范围或9,000 PSI(两者中更小)，0-1,000至5,000 PSI |
| 爆破压力 |
5倍量程或2400 PSI(以更小的为准)，适用于0-3至0-500 PSI
对于0-1,000至0-5,000 PSI, 5x量程或10,000 PSI(以更小的为准) |
| 压力腔体积 |
1.5毫升 |
| 越来越多的 |
可由工艺管道支持 |
欧洲杯足球竞彩材料的建筑
表4。来源:Viatran
| ． |
． |
| 接触液体的部件 |
316L不锈钢 |
| 住房 |
316不锈钢 |
| 重量 |
4盎司的名义 |
| 识别 |
激光蚀刻在身体上 |
选项
表5所示。来源:Viatran
| ． |
． |
| 达 |
隔离内部分流器校准
(需要6-pin连接器) |
| 直流 |
扩展补偿温度范围(冷)
-40华氏度至170华氏度（-40摄氏度至77摄氏度） |
| 德 |
内部分流器校准（需要6针接头） |
| DG |
改进的温度性能 |
| DH |
特殊的范围 |
| DM |
改进FSO >5 Vdc(需要12至30 Vdc供电电压) |
| DN |
线性度±0.04% FSO(不带TU选项) |
| DQ |
供氧设备清洗 |
| DX |
修改FSO <5 Vdc |
| EA |
特殊的校准 |
| 嗯 |
扩展补偿温度范围（热）
+70°F to 185°F(21°C to 85°C) |
| LV |
外部供电，光学隔离的分流校准
(需要6-pin连接器) |
| NH |
客户指定的标记 |
| 你 |
复合特殊测距 |
| 备用的压力端口 |
|
| 已经 |
1/4舱壁安装 |
| VF |
1/4管世伟洛克隔板 |
| VG |
M12 x 1.5 mm母头 |
| VH |
M12 x 1.5 mm公 |
| WQ |
G 1/4女性 |
| 丫 |
MS33649-04 |
| YC |
MS33656-04 |
| 本产品 |
1/8 " NPTM |
| YL型 |
1/8“NPTF螺纹(标准) |
| YJ |
1/4 " NPTF螺纹 |
| 即 |
1/4 " NPTM |
图片来源:Viatran
