来自Viatran的24B型压力传感器是该公司为工业应用提供的最灵活的压力传感器之一。24B压力传感器量值从0-100 PSI到0 - 30000 PSI，标准线性度≤±0.25% FSO。
特性
 |
符合RoHS标准 |
 |
全不锈钢结构 |
 |
可选择分流校准电路 |
性能
表1。来源:Viatran
| ． |
． |
| 满量程压力范围 |
0-100至15,000 PSIG (PSIS≥1500 PSI)(7至1000 bar) |
| 非线性(最佳拟合直线) |
无线光通信≤±0.25% |
| 磁滞和可重复性 |
无线光通信≤±0.10% |
| 全尺度输出(FSO) |
5 Vdc 70°F(21°C)≤±0.10% FSO |
| 决议 |
无限 |
| 长期稳定性 |
每6个月≤±0.3% FSO |
| 补偿温度范围 |
70°F to 170°F(21°C to 77°C) |
| 工艺介质温度范围 |
-40°F to 250°F(-40°C to 121°C) |
| 环境工作温度范围 |
-40°F至185°F(-40°C至85°C) |
| 储存温度范围 |
-40°F to 250°F(-40°C to 121°C) |
| 温度对零点的影响 |
≤±2.0% FSO / 100°F |
| 温度对跨度的影响 |
≤±2.0% FSO / 100°F |
电
表2。来源:Viatran
| ． |
． |
． |
| 电源电压 |
8至30 Vdc 3.5 mA标称，5 mA最大(12至30 Vdc 10 Vdc输出选项) |
|
| 电源管理 |
在电源电压范围内，每伏特变化≤±0.01% FSO |
|
| 输出信号 |
0 - 5 Vdc标准(见选项) |
|
| 零位调整 |
无线光通信分钟±5% |
|
| 电路保护 |
输入极性可能反转。输出可能无限期地短路 |
过电压保护到1000伏根据EN61000-4-5 |
| 绝缘电阻 |
<5 nSec到案例地面 |
|
| 响应时间 |
<2毫秒达到90%的满量程 |
|
| RFI / EMI抑制 |
CE EMC符合IEC EN 61326。CE标志 |
|
| 电气连接 |
Bendix PT02E-10-6P, mates PT06E-10-6S (SR) |
|
| 销出局 |
销一个 |
+力量 |
| 销B |
——权力 |
| 销C |
+信号 |
| 销D |
——信号 |
| 销E |
没有关系 |
| 销F |
没有关系 |
| 壳牌 |
地面 |
欧洲杯足球竞彩材料的建筑
表3。来源:Viatran
| ． |
． |
| 接触液体的部件 |
15-5 PH不锈钢 |
| 住房 |
304 l不锈钢 |
| 重量 |
10盎司(283克) |
| 识别 |
压敏标签 |
机械
表4。来源:Viatran
| ． |
． |
| 压力连接 |
1/4" - 18 NPT母 |
| 证明压力 |
1.5倍范围或20,000 PSI (1379 bar)最大 |
| 爆破压力 |
3倍范围或35000 PSI (2400 bar)最大 |
| 压力腔体积 |
4.5毫升 |
| 越来越多的 |
是否有工艺管道支撑 |
选项
表5所示。来源:Viatran
| ． |
． |
． |
| 男朋友 |
(K) PTIH-10-6P |
|
| BG |
DIN 43650 |
|
| 提单 |
WK6-32S |
|
| BN |
(K) PTIH-8-4P |
|
| BQ |
(K) PT02H-10-6P |
|
| BR |
CF3102E-14S-6P |
|
| 祖茂堂 |
|
|
| 达 |
孤立的分流 |
|
| 直流 |
延长补偿温度范围(冷)
-40°F to 170°F(-40°C to 77°C) |
|
| DG |
每1°F的温度性能提高到0.005% FSO |
|
| DH |
特殊的范围 |
| DK |
特殊分流校准设置 |
|
| DM |
修改满量程输出 |
| DN |
改进的非线性 |
|
| DQ |
氧气设备的清洗 |
|
| EA |
特殊的校准运行 |
|
| 嗯 |
扩展补偿温度范围(热)
+70°F to 185°F(21°C to 85°C) |
|
| NH |
客户指定的识别 |
|
| PW |
1/8 DIN数字指示器 |
|
| 太瓦 |
GOST-R |
|
| Y () |
可提供多个压力端口。请咨询工厂
直接电缆(175°F max temperature)(79°C) |
|
| 注意: |
一些可用选项的应用可能会影响标准性能。 |
详情请咨询您的Viatran代表。 |

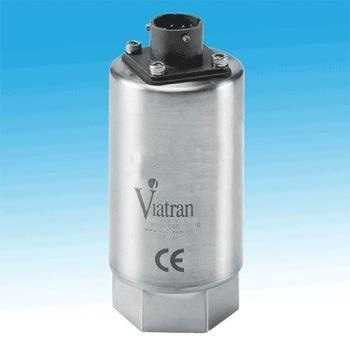

图片来源:Viatran
