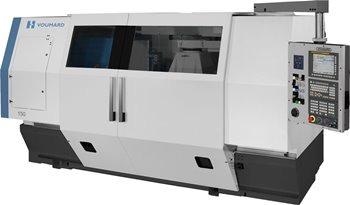

的Voumard® VM 150机来自哈定是一种多用途的工具，已专门开发的ID/OD磨削操作与中型到大型的工件在批量生产和小批量。
武马的标准应用® VM 150机是对零件进行研磨操作的:
2020欧洲杯下注官网
-
单主轴库存与两个平行主轴(为最高的吞吐量)或四个位置的数控分度主轴转塔(为提高灵活性)允许多个ID/OD的磨削操作与不同的砂轮在同一工件上
-
高精度的X、z轴
-
数控或手动控制的b轴可用于圆锥磨削工作头的角旋转
-
带有用于卡盘工件夹持的工作头或用于无心磨削的装置
-
几种修整工具可用于传统砂轮和CBN砂轮
装载/卸载选项
-
双臂自动上下料装置
-
人工装卸
-
机器人
-
龙门式装载机
技术数据
来源:哈挺公司。
|
Voumard 150 |
| 研磨能力 |
|
| 内径，最大。 |
200mm +砂轮Ø |
| 外径 |
260毫米砂轮Ø |
| max。推荐的深度 |
250毫米 |
| 查克·马克斯。尺寸(直径摇摆) |
|
| A)标准防溅保护 |
380毫米 |
| B)超过工作头表 |
350毫米 |
| C) in the gap在缝隙中 |
500毫米 |
| 式设备2020欧洲杯下注官网 |
|
| 可编程的旋转速度 |
0 ÷ 850分钟－１奥得河560分钟－１ |
| max。复合重量 |
200或250丹/100毫米 |
| 轴向夹紧力 |
750或1200丹 |
| X轴和Z轴 |
|
| 可用的X旅行 |
230毫米 |
| 可用的Z旅行 |
500毫米 |
| 决议 |
0 1μm |
| max。遍历速度 |
X = 10 m－１/ Z = 20 m－１ |
| 中心高度 |
|
| 在头架表 |
200毫米 |
| 重量 |
5000至6000公斤 |
所有资料如有更改，恕不另行通知
控制
- 远程诊断系统，快速排除故障
- 发那科数控包括专有的VOUMARD图形用户界面
- 离线编程工具提供外部计算机减少停机时间，同时开发新的磨削序列
