X500系列材料分析万能试验机欧洲杯足球竞彩

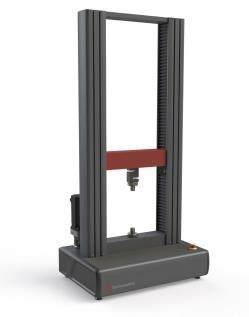

Testometric公司的X500系列试验机是一台台式机，双柱万能试验机，配有精密交流伺服驱动系统和完整的计算机控制。X500系列配备了高刚性的负载框架和精确的十字头导向系统，即使是最具挑战性的测试应用高达100 kN。

资料来源:Testometric Company Ltd

	x500-25	X500-30	X500-50	x500-100
力能力kN	25.	30.	50.	One hundred.
精度	比+/- 0.5％更好地读数到1/1000TH.负载电池容量
十字头旅行毫米*	1025.	1025.	950.	1100
垂直空间毫米	1225.	1225.	1150.	1300
位置控制	0.000001	0.000001	0.000001	0.000001
列之间的距离mm	420（可用框架选项）
最低速度毫米/分钟	0.00001	0.00001	0.00001	0.00001
最大速度毫米/分钟	1000	1000	1000	500
速度的准确性	在稳定条件下+/- 0.1%
全速kn的最大力	25.	30.	50.	One hundred.
全部负载mm / min的最大速度	1000	1000	1000	500
数据采集​​率（PC）	标准500hz(可选1000hz)
个人电脑连接	以太网(或USB通过适配器)
机器配置	双柱，台式安装（可选的底座柜）
框架刚度kN /毫米	120.	120.	220	400
体重公斤	155.	155.	195	235.
操作温度°C	0到+ 55
操作湿度	相对湿度不超过90%
电力供应	双输入可选115或230 V, 1 ph 50/60 Hz
权力千瓦	1	1	1	1．2

*-加长旅行版可根据要求提供。

定做的

具有高精度控制和准确性，完整的数字测试系统允许自动化计算机控制测试方法，以便于操作。

• 高精度测压传感器，精度优于+/−0.5%，可降至1/1000^TH.测压元件的容量
• 软件校准检​​查设施，即可立即验证机床精度
• 伸长仪和装载单元被自动识别校准参数的设备上存储
• 负载电池的过载能力为800％而不会导致任何损坏
• 十字头制导系统提供平稳运行和准确对准
• 预加载，高效率，自清洁滚珠丝杠允许快速和安静的测试;配备密封润滑的端部轴承
• 整体负荷传感器电缆布线在机器柱防止了堵塞和损坏空电缆
• 精密十字头控制通过无刷伺服电机和数字交流伺服驱动器提供了23位的位置控制和免维护操作
• 高速数据收集系统，最多四个同步通道
• 额外的设备，如微米，宽松，平衡，卡尺等六个I / O通道。
• 提供过行程、过载和冲击保护
• 刚性挤压支撑柱与t型槽和高刚度加载框架和精密地面钢导向杆可用于附件安装
• 用于压缩，张力，剪切，弯曲，剥离，产品测试等的广泛固定装置和夹具。
• 提供广泛的接触和非接触突出器，例如激光和视频模型，可用
• 望远镜封面为试验碎片和灰尘提供额外的滚珠丝杠
• 紧凑的脚印设计可挽救楼层和长凳空间。

图片信用：Testometric Company Ltd

1.需要额外付费。机器也可以使用标准PC或笔记本电脑进行控制(不提供)

2.机器显示与PWG预紧楔形握把(单独提供)

X500维度

图片信用：Testometric Company Ltd

大量的夹具和固定装置可用。图片信用：Testometric Company Ltd

高速模块化电子设备。图片信用：Testometric Company Ltd

综合宽度范围。图片信用：Testometric Company Ltd

建造精度

力的测量

普遍校准和优于0.5级EN 7500-1, DIN 51221 ASTM E-4和AFNOR A03-501。最小范围为0.4% ~ 100%。测压元件自动识别和电子保护。分辨率是500000的一部分。

延长测量

完整的帧长度到0.000001 mm(可选)的最高分辨率和精度为+/−0.01 mm。相对，绝对和辅助模式的英寸，毫米和百分比。

速度控制

行业领先的低速性能，速度可低至0.00001 mm/分钟。驱动系统温度和电流保护也可用

加载框架

刚性框架使用刚性挤出支撑柱和精密接地钢导杆。框架刚度高达400 kn / mm，内置K因子设施。提供了带波纹管，客户可编程安全停止，总旅行旅行和电子极限旅行的重新循环滚珠丝杠。

电子系统

模块化电子系统可以通过高速以太网连接快速数据传输到PC（最多1000 Hz）。全面的输入选项通过简单的插件接口模块帮助链接广泛的附件和突出器

安全特性

广泛的安全功能，如过载/冲击检测，可编程扩展极限和E-Stop，确保操作员的最高水平的安全。完全符合全球安全指令，如2006/42/EU机械指令、2014/30/EU电磁兼容指令、2014/35/EU低电压指令。

可选触摸屏PC

当机器与具有触摸屏控制的可选IPC3工业级面板PC耦合时，它成为一个强大的独立系统，无需笔记本电脑或外部PC。

借助最新的Windows 10操作系统并运行完整版本的Wintest软件，系统可以完全控制测试机器，并提供存储和访问无限的测试方法和结果。

包括安装臂，固定在机器柱t -槽，可以完全调整达到，高度和视角，从而使用户确定最符合人体工程学的工作位置。

规范

• 显示15.6“1366X768面板电阻式触摸屏，具有污垢排斥，防反射屏幕保护
• 2.5″250gb, SSD, SATA III 6GB/s
• QM87芯片组，4xusb3.0，3xcom端口[RS232]，2xGigalan
• CPU-i5-4300M Intel Core i5 Processor, 2.6 GHz
• 4 GB 1600 MHz SODIMM DDR3 204针

图片信用：Testometric Company Ltd

尝试和测试软件

所有Testomicallions都提供了该公司广泛的Wintest Analysis软件包。

winTest分析是几年不断增长的产品，提供了一个直观的和软件包，以适应各种材料的测试。内置的试验方法包括压缩、拉伸、剥离、弯曲、撕裂、剪切、蠕变、循环和多阶段试验。

Wintest分析包含广泛的行业标准测试方法和设施，以制作和存储无限数量的额外测试方法。

所有测试数据都可以自动存储，并且可以轻松导出到其他软件包，例如Excel，Access，Word和SPC系统，用于改进的报告生成。有关更多信息，用户可以参考Wintest软件数据表。

通过包含RCE远程连接选项，所有计算机都可以直接网页连接以测试用于远程调查，跟踪和软件升级。用户可以参考RCE数据表获取其他信息。

实时测试画面。图片信用：Testometric Company Ltd

测试分析屏幕。图片信用：Testometric Company Ltd
