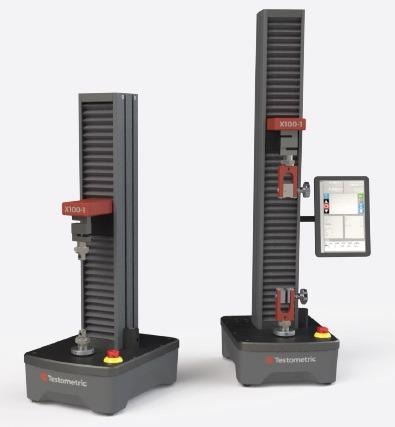

Testometric的X100是一种小型、轻型通用测试机,配备完整的计算机控制和精确的交流伺服驱动系统。
该系统最适合于大容量、低压力的测试应用,如包装材料或纸张。欧洲杯足球竞彩该系统可用于标准和长途旅行版本,非常适合测试高伸长率材料。欧洲杯足球竞彩
资料来源:Testometric有限公司
|
X100-1 |
X100-1LT |
承载力kN |
1 |
1 |
精确 |
优于+/- 0.5%的读数降至测压元件容量的1/1000 |
十字头旅行毫米 |
420 |
670 |
垂直间距mm |
600 |
850 |
位置控制分辨率mm |
0.0001 |
0.0001 |
喉道深度(力轴到立柱) |
81 |
81 |
最低速度毫米/分钟 |
0.001 |
0.001 |
最大速度mm/min |
2000 |
2000 |
速度精度 |
在稳定条件下+/- 0.1% |
全速时的最大力kN |
1 |
1 |
满载时的最大速度mm/min |
2000 |
2000 |
数据采集速率(PC) |
500Hz |
个人电脑连接 |
通用串口总线 |
可用的称重传感器 |
5N、10N、20N、50N、100N、250N、500N和1kN |
机器配置 |
单列,长椅上安装 |
框架刚度kN /毫米 |
5 |
5 |
体重公斤 |
24 |
26 |
工作温度摄氏度 |
-10至+40 |
操作湿度 |
+10至+90%不冷凝 |
电力供应 |
230V, 1ph 50/60Hz (115V可选) |
功率千瓦 |
0.2 |
0.2 |
量身订做
X100是一个全数字测试系统,具有高精度控制和精度。该系统具有自动计算机控制的测试方法,使操作简单:
- 称重传感器和伸长计的自动识别,并在设备上存储校准参数
-
提供高分辨率的测压元件,精度优于±0.5%,可降低到测压元件容量的1/1000
-
具有800%过载能力的测压元件而不损坏
-
软件校准检查设施可实时验证机器精度
-
精确的十字头控制通过数字交流伺服驱动和无刷伺服电机提供免维护操作和20,000脉冲/转速的位置控制
-
该系统配备高效预加载自清洁滚珠丝杠,用于快速无声测试,并配有密封式终身润滑端轴承
-
使用十字头导向系统提供精确对准和平稳运行
-
载入高速数据采集系统多达四个同步通道
-
该系统可提供广泛的接触式和非接触式伸长计,包括激光和视频模型
-
紧凑的占地面积设计确保了工作台空间的经济性
-
具有广泛的夹具和夹具,用于压缩、拉伸、剪切、弯曲、剥离、产品测试等。
-
提供超程、过载和冲击保护
- 通过伸缩盖确保滚珠丝杠具有防尘和防测试碎屑的额外保护
-
扩展通道的附加设备,如千分尺,伸长计,天平,卡尺等。
-
高刚度加载框架与坚实的专门钢十字头和刚性挤压支撑柱使用t槽附件安装
![Testometric的X100系列通用试验机](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298851332046730.jpg)
图片来源:Testometric Company Ltd
1.可额外收费。机器可以选择使用标准PC或笔记本电脑(不提供)控制。
2.机器显示PG25纸夹(可单独提供)。
X100维度
![Testometric的X100系列通用试验机](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298851771835668.jpg)
图片来源:Testometric Company Ltd
所有尺寸以毫米为单位。
![大范围的夹具和夹具,包括拉伸、剥离、撕裂和摩擦系数。](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298851856789773.jpg)
大范围的夹具和夹具,包括拉伸、剥离、撕裂和摩擦系数。图片来源:Testometric有限公司
![高速的电子产品。](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298851955202453.jpg)
高速的电子产品。图片来源:Testometric Company Ltd
![全面的应变计范围。](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298852061531651.jpg)
全面的应变计范围。图片来源:Testometric Company Ltd
建立精密
测力
X100系统经过普遍校准,性能优于0.5级EN 7500-1、DIN 51221、ASTM E-4和AFNOR A03-501。其特点是最小范围为0.4%至100%。该系统能够自动识别称重传感器,分辨率为1/50000。它还提供电子称重传感器保护。
速度控制
X100系统具有卓越的低速性能,速度可达0.001mm/分钟。它还提供驱动系统温度和电流保护。
电子系统
系统的模块化电子设备可通过高速USB连接快速传输至PC(500 Hz)。详细的输入选项便于使用简单的插件接口模块连接各种伸长计和附件。
扩展测量
X100系统具有完整的帧长度,最大分辨率为0.0001 mm(可选)。它还提供±0.01 mm的精度性能。该系统可在绝对、相对和辅助模式下使用,单位为毫米、英寸和百分比。
承重架
X100系统采用了刚性框架,使用了精确的线性导航系统和刚性挤压支撑柱。它的特点是框架刚度5 kN/mm,除了内置的K因子设施。该系统还包括带波纹管的循环滚珠丝杠以及电子限位行程、总行程和客户可编程安全停机。
安全特性
该系统具有广泛的安全方面,以确保最大程度的操作员安全,包括可编程扩展限制、紧急停止和过载/碰撞检测。它严格遵守全球安全指令2006/42/EU机械指令、2014/35/EU低压指令和2014/30/EU电磁兼容性指令。
可选的平板电脑
该系统与可选的带有触摸屏控制的TPC1平板电脑相结合,形成了一个强大的独立仪器。这可以实现,甚至不需要外部笔记本电脑或个人电脑。
该系统采用Testometric WinTest软件的专门版本,该软件已针对触摸屏操作进行了优化。该机器提供了一个功能齐全的测试环境,能够创建和存储无限的技术和结果。
集成安装臂附在机床立柱t形槽上,可根据长度、高度和观察角度进行完全对准。这使得用户能够设置最符合人体工程学的工作位置。
机器可以使用WinTest EC软件连接到传统笔记本电脑或台式电脑。
![Testometric的X100系列通用试验机](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298854110082376.jpg)
图片来源:Testometric Company Ltd
试用和测试过的软件
每个Testometric模型都加载了公司的WinTest分析软件包。
WinTest Analysis经历了多年的发展,使它能够提供灵活和直观的软件包来主持各种材料的测试。该系统具有内置的测试方法,能够进行各种测试,包括压缩、拉伸、剥离、弯曲、撕裂、剪切、蠕变、循环和多级测试。
该系统具有广泛的行业标准测试方法,以及创建和存储无限数量的进一步测试方法的设施。它还促进了所有测试数据的自动存储,并简化了将信息导出到其他软件包(如excel、word、SPC系统)的过程,以及改进报告生成的access。
包括RCE远程连接选项,可以使所有机器通过网络直接连接到睾测仪。这有助于远程监控、调查和软件升级。
![屏幕实时测试。](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298854569766259.jpg)
屏幕实时测试。图片来源:Testometric Company Ltd
![屏幕测试分析。](https://d12oja0ew7x0i8.cloudfront.net/images/equipments/EquipmentImage_8021_16298854653521935.jpg)
屏幕测试分析。图片来源:Testometric Company Ltd
