GSSI已被GSSI引入,是针对需要更深渗透深度的针对应用应用的下一代高性能天线。该系列中的第一个天线被称为200 HS。

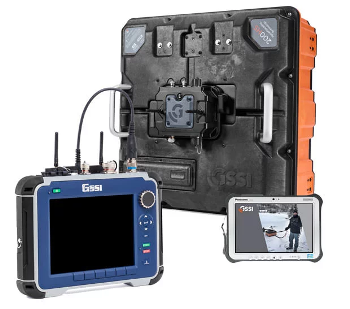

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

该数字和无线天线具有200 MHz中心频率,并应用了GSSI专有的Hyperstacking®技术。该技术增强了信号到噪声的性能,并在所有土壤条件下提高了深度渗透。GS系列似乎非常适合在困难的调查条件下需要高可靠性的岩土技术,地球物理和环境应用。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

申请

  • 考古调查
  • 地下水位映射
  • 污水孔区域
  • 更深的实用性检测
  • 基岩分析
  • 地层
  • 测深

组件

  • 松下®Toughpad G1
  • 控制器:先生®4000(带有WiFi模块)
  • 拖曳手柄
  • 200 HS天线
  • 双湾电池充电器
  • 锂离子电池(4)

地球物理行业的专用工具

与较早的可用范围相比,200 MHz高级天线提供了更大的分辨率数据,并且在较低的频率范围内具有更大的深度。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

无线获取数据

用户可以在无线HS模块和200 HS的帮助下轻松确定地球物理特性。HS模块将SIR 4000或Panasonic ToughPad G1连接到天线,并使用户能够在所有GS系列天线中利用单个HS模块。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

超级策略技术和改进的深度

GS系列利用了专利的高级技术来提供更清晰的数据,从表面特征到更深的特征。与传统的GPR天线设计相比,200 HS天线有助于实现更大的深度渗透。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

系统多功能性

GS系列可容纳新的和现有的用户,并有两个控制器选择;爵士4000可配备WiFi模块或松下ToughPad平板电脑。由于其IP 65额定值,200 HS天线具有抵抗灰尘和高度防水的能力。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

高级功能

GS系列集成了针对调查效率特别开发的高级功能,例如集成的GPS,并可以容纳外部GPS安装座。用户可以借助GIS地图模式在平板电脑上可视化数据。此外,他们可以使用配件来量身定制调查收集模式。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

数据示例

集成的GIS

2D GPR数据的平板电脑屏幕图表表示位于美国东北部(左)和地理信息系统(GIS)数据(右)的洪水平原沉积物。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

实时数据处理

使用SIR 4000和200 HS天线收集了美国东北部河流沉积物地层分析的数据。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

高分辨率和更深的穿透深度

来自美国新罕布什尔州奥尔顿的详细而深(400多个NS)地层截面显示出良好的分层冰川河流三角洲套件,上面可能是冰川耕种和基岩。该轮廓显示了200 HS天线的出色深度渗透,同时突出了天线的上近表面分辨率。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

规格

资料来源:地球物理调查系统

200 HS天线
中心频率 200 MHz
最大深度 21 m(70 ft)*
电池寿命 4个小时
环境评级 IP65
振动 MIL-STD-810G方法514.6C类别9
工作温度 -10°C至40°C外部(14°F至104°F)
重量 17.9公斤(39.6磅)
方面 64.8 x 64.8 x 34.3厘米(25.5 x 25.5 x 13.5英寸)
模型 50200hs
数据采集
数据格式 拉丹®(DZT)
输出数据格式 32位
扫描间隔 最多200扫描/秒
每次扫描的样品数量 512、1024、2048、4096、8192
操作模式 连续(时间),测量轮(距离触发)或点模式
时间范围 0-16,000纳秒全尺度,用户选择增益:增益曲线中的手动调整从-42到+126 db的段数从1到8
信噪比 171 dB
标准实时过滤器 无限冲动响应(IIR) - 低和高通,垂直和水平
高级实时功能 表面位置跟踪,信号噪声底跟踪,自适应背景拆除,动态增益控制
内部GPS的精度 自主2.5 m(8.2 ft),SBAS 2.0 m(6.6 ft)
外部GPS 蓝牙
无线范围 15 m(50英尺)
输入输出 USB,坚固的以太网,测量轮和标记输入,数字连接器

*在理想的土壤条件下

配件

200 HS轮套件

对于200 HS天线以及未来的GS系列天线,车轮套件是一致的。该套件可配备四个轮子和正确的安装支架以适合天线。车轮套件将有助于减少天线底部的磨损,并在高磨损数据收集区域(如混凝土和沥青)中进行更简单的旅行。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

GS系列运输案例

该自定义泡沫鹈鹕病例已为GS系列配件开发。此运输箱保留了松下硬板平板电脑,Sir 4000 WiFi模块,HS模块,拖车手柄,可选的车轮套件,电池和电池充电器。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统

620型调查轮

620 Model Survey Wheel沿样带提供了距离编码和准确的线性定位。该调查轮适合所有中低频天线。

地面穿透雷达系统:200 MHz过度的天线

图片来源:地球物理调查系统
