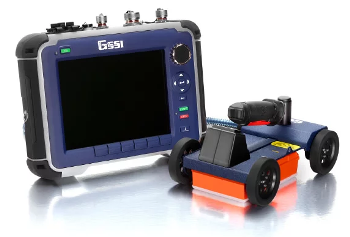

structurescan Pro是一种多功能混凝土检查系统，为混凝土和其他应用提供了广泛的天线选项。使用Sir 4000控制器，The Orstucturescan Pro为任何扫描情况提供了GPR专业人员解决方案。
图片来源：地球物理调查系统
图片来源：地球物理调查系统
申请
-
扫描钢筋，张力，导管和非金属物体
-
混凝土板扫描
-
找到空隙
-
具体成像
-
条件评估
-
结构检查
特征
-
坚固的运输案例
-
爵士4000控制单元
-
锂离子电池（2）
-
1600或2600 MHz天线
-
双湾电池充电器
-
型号615手推车带编码器
-
两年保修
-
7米控制电缆
准确，可靠和安全的混凝土成像
结构系统Pro系统提供了一种非破坏性手段，可以精确研究混凝土结构，定位空隙并测量平板厚度。
图片来源：地球物理调查系统
在混凝土中找到目标
该结构可以定位PVC和金属导管，钢筋，空隙和张紧电缆。
图片来源：地球物理调查系统
高级流动性
结实的基于手套的系统易于运输和更轻。GPR是一项安全的技术，没有任何现场危害或像射线照相（X射线）一样封闭工作区域的必要性。
图片来源：地球物理调查系统
完全自定义的系统
该结构可以提供两种天线选项：1600或2600 MHz。为满足用户的需求而设计的结构可以兼容，可以通过天线升级扩展调查功能，例如桥梁和公用事业应用程序。
图片来源：地球物理调查系统
数据示例
实时定位
数据显示，在不同深度和导管处用电线网状增强的混凝土板。
图片来源：地球物理调查系统
3D混凝土成像
图片来源：地球物理调查系统
数据说明了用后张力（PT）电缆和钢筋加固的混凝土板。
规格
资料来源：地球物理调查系统
| 系统 |
爵士4000 |
| 天线 |
与所有GSSI天线兼容 |
| 频道数量 |
记录来自1个单频天线或1个双频天线的数据 |
| 数据存储 |
32 GB Flash，1 GB RAM |
| 展示 |
10.4” LED |
| 全球定位系统 |
内部记录的数据 |
| 显示模式 |
LinesCan，完整的3D |
| 环境评级 |
IP64 |
| 数据采集 |
|
| 数据格式 |
拉丹®（DZT） |
| 输出数据格式 |
32位 |
| 扫描间隔 |
用户选择，最多4000扫描/秒 |
| 每次扫描的样品数量 |
256、512、1024、2048、4096、8192、16384 |
| 操作模式 |
连续（时间）或测量轮（距离触发）或点模式 |
| 时间范围 |
0-20,000纳秒全尺度，用户选择增益：增益曲线中的手动调整从-42到+126 db的段数从1到8 |
| 标准实时过滤器 |
无限冲动响应（IIR） - 低和高通，垂直和水平 - 有限冲动响应（FIR） - 低和高通，垂直和水平 |
| 高级实时过滤器 |
迁移，表面位置跟踪，信号噪声底跟踪，自适应背景拆除 |
| 自动系统设置 |
为不同的调查条件和/或天线部署配置存储无限数量的系统设置文件 |
| 自动天线识别 |
自动识别智能天线以允许最大兼容的发射速率 |
| 语言 |
| 英语，中文，日语和法语 |
| 操作 |
| 工作温度 |
-20°C至40°C（-4°F至104°F） |
| 电池 |
受启发的Energy NI2040ED，3小时的运行时间（电池寿命取决于显示亮度的水平） |
| 发射速率 |
多达800 kHz（国际）美国/加拿大和CE费率取决于天线模型 |
| 输入输出 |
| 可用端口 |
模拟和数字，RS232，HDMI，以太网到PC，USB 2.0端口和Mini USB |
| 以太网 |
RJ45 100BT以太网 |
| USB主机 |
USB主机具有外部键盘支持，USB闪存驱动器支持和USB集线器支持 |
| 机械的 |
|
| 方面 |
14x10x2.75 in（36x25x7 cm） |
| 重量 |
10磅（4.53公斤），包括电池 |
| 相对湿度 |
<95％的不调节 |
| 贮存温度 |
-40°C至60°C（-40°F至140°F） |
配件
爵士4000立场
Sir 4000支架已针对混凝土应用进行了设计，在这种应用中，有必要支撑控制单元以可视化数据。该支架带有可更换用户的塑料脚，这些塑料脚已经过设计，可以使支架能够在粗糙的表面上使用。
图片来源：地球物理调查系统
爵士4000携带安全带
Sir 4000线束已针对用户必须将双手用于调查的应用设计。线束可以安装在用户的腰部和肩膀上，以轻松分配控制器的重量。
图片来源：地球物理调查系统
