专门组织试验机基于X100-1万能试验机配有“雀湿强度”干和湿测试夹具和气动控制的控制按照BS EN ISO 12625和TAPPI T456 T576标准。
机器的通用设计,包括完整的计算机控制和精确的交流伺服驱动系统,使其更容易转换为不同的测试类型(如破裂、皮、压缩等)使用Testometric的各种装置和控制。
来源:Testometric有限公司
|
X100-TT |
| 力能力kN |
1 |
| 精度 |
比+ / - 0.5%的阅读比赛负载电池容量 |
| 包括负载细胞 |
100 n(别人) |
| 包括固定装置 |
PN1-50FFL气动组织应对PF脚踏开关控制单元和移动FWS50为雀湿强度的测试夹具。(可选PR7破灭测试夹具上可用TAPPI T570请求)。 |
| 十字头旅行毫米 |
420年 |
| 位置控制决议毫米 |
0.0001 |
| 喉深(迫使轴列) |
81年 |
| 最低速度毫米/分钟 |
0.001 |
| 最大速度毫米/分钟 |
1000年 |
| 速度的准确性 |
在稳定条件下+ / - 0.1% |
| 数据采集速率(PC) |
500赫兹 |
| 个人电脑连接 |
USB |
| 机器配置 |
单列,长椅上安装 |
| 框架刚度kN /毫米 |
5 |
| 体重公斤 |
25 |
| 操作温度°C |
-10 + 40 |
| 操作湿度 |
不结露+ 10 + 90% |
| 电力供应 |
230 V, ph值50/60 Hz (115 V选项可用) |
| 权力千瓦 |
0.2 |
定做的
X100-TT是完全数字化测试系统极其精确控制和准确性,以及自动化电脑控制的易用性测试技术。
- 精度大于+ /−0.5%降至1/1000th的负载电池容量是实现高分辨率负载细胞
- 负载细胞伸长计的自动检测,包括设备内置校准参数存储
- 软件校准检查能力快速机精度验证
- 负载细胞可以承受800%的过载而不受伤害
- 预装自洁与高效快速球螺丝,沉默的测试;终身与密封润滑轴承结束
- 完美的校准和十字头指导系统运行平稳
- 十字头精度控制提供了通过一个数字交流伺服驱动器和一个无刷伺服电机,从而使不需维护的操作和位置控制在20000脉冲/革命。
- 高速数据采集系统与四位同步的通道
- 扩张通道延伸仪等附加设备,千分尺、卡尺、平衡等等。
- 加载框架刚度高、健壮的专业钢十字头与t形槽和坚固的挤压支持列附件附件
- 过载、超程和影响保护都是可用的
- 伸缩覆盖提供额外的尘埃和测试碎片保护球螺丝
- 设计一个小足迹节省工作台空间
- 多种选择的控制和张力装置,压缩、弯曲、剪切、剥离和产品测试,等等
- 有大量的接触和非接触式伸长计可用,包括激光和视频类型

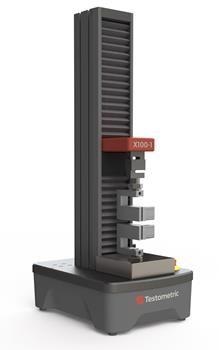

图片来源:Testometric有限公司
X100-ZDT维度
图片来源:Testometric有限公司
广泛的掌握和夹具包括拉伸、皮、撕裂和压缩。图片来源:Testometric有限公司
高速的电子产品。图片来源:Testometric有限公司
全面范围的应变测定。图片来源:Testometric有限公司
建立精密
力的测量
专门组织普遍校准和测试模型比0.5 EN 7500 - 1年级,DIN 51221 ASTM和使用其的军医a03 - 501。,其最小范围0.4% - -100%的细胞识别和自动负载。决议是在500000年1部分,有电子负载细胞保护。
扩展测量
全帧长度是0.0001毫米的最大分辨率(可选择的)。精度为+ / - 0.01毫米和绝对的,相对的,辅助模式mm,英寸和百分比。
速度控制
速度低至0.001毫米/分钟,有特殊的低速性能。有温度和电流保护传动系统。
加载框架
刚架与精密线性制导系统和使用硬挤压支持列。框架刚度是5 kN /毫米,包括一个集成的导热系数。专用z测试仪还与波纹管滚珠螺杆,红晕终于散去的时候。电子限制旅行,旅行旅行和customer-programmable安全停留都是可用的。
电子系统
模块化电子系统将数据传输到PC以高的速度通过一个高速USB连接(500赫兹)。广泛的延伸仪及配件可能通过简单的插件接口模块连接由于广泛的输入选择。
安全特性
广泛的安全特性,比如紧急停止,可编程扩展限制和过载/影响检测,确保最高标准的操作安全。仪器提供完整的符合国际安全标准,如欧盟电磁兼容指令2014/30 / 2006/42 / 2014/35 /欧盟欧盟机械指令和低电压指令。
可选的平板电脑
当搭配可选TPC1平板电脑触摸屏控制,机器转换成深刻的独立的系统,不需要外部PC或笔记本电脑。
系统提供了一个平台测试环境的能力开发和保存无限数量的方法和结果通过使用专业版的Testometric wint软件优化了触屏使用。连接到机器的安装臂列t形槽,提供可调高度,达到和视角,允许用户选择最符合人体工程学的工作姿势。
机器也可以链接到一个标准的台式电脑或笔记本电脑使用复杂的温特EC软件。
图片来源:Testometric有限公司
尝试和测试软件
完整的通过分析软件包包含在所有Testometric模型。
通过分析是一个产品,经历了多年的持续发展。这是一个多才多艺的和用户友好的软件适用于所有形式的材料测试。拉伸、压缩、弯曲、剥离、剪切、撕裂、循环、蠕变和多级测试是所有集成。
它包含了大量的行业标准测试方法以及建立并保存的能力无限数量的额外的测试方法。所有测试数据自动存储,它是简单的出口到其他软件程序,(如Word、Excel,访问和SPC系统,报告输出增加。
所有机器现在可以直接web-linked Testometric远程查询、监控和软件更新由于远端控制设备远程连接的可用性选项。
屏幕实时测试。图片来源:Testometric有限公司
屏幕测试分析。图片来源:Testometric有限公司
