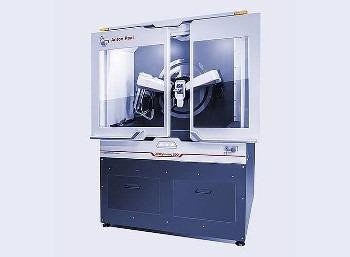

XRDYNAGIC 500可提供无与伦比的XRD数据质量，效率最高。借助多功能平台，涵盖了广泛的应用程序，包括PDF分析，粉末XRD，SAXS，非驾驶室XRD等，用户可以执行各种任务。
由于其全自动光学和对齐例程，XRDYNAMIC 500易于使用，并允许每个人（从新手到专家）快速获取具有最小错误的高质量XRD数据。XRDYNAGIC 500：驾驶XRD。
-
效率：仪器使用率增加多达50％
-
盒子外：优越的分辨率/信噪比
-
X射线光学元件和光束几何变化是完全自动化的
-
Trubeam™概念：较大的GonioMeter半径和疏散的光束路径
-
仪器和样品是自我对准的，以最大程度的便利
XRDYNAGIC 500的TRUBEAM™概念具有疏散的梁路径，较大的GONIOMETER半径和完全自动化的X射线光学/梁几何形状变化。用户可以通过不同的仪器配置和包括优化工作流程的直观软件来测量各种样本。
使用标准的Bragg-Brentano配置，用户可以实现卓越的分辨率（FWHM *0.021°，对于第一实验室6标准峰）。通过最小的寄生空气散射和背景噪声，信噪比增强了高达50％的增强。用于SAXS测量的专用仪器的灵活性使用户能够快速重新配置该仪器，以进行非接触XRD实验。
最小化用户的工作量
多个光束路径
-
用户可以单击一次最多三个光束几何形状之间的切换
-
可以依次运行不同的测量，而无需用户干预
- 增加仪器的使用最多可以节省时间
挑战
几个衍射仪需要用户互换每个测量几何形状的零件。仅当仪器打开以手动更改配置时，依次依次执行两种完全不同的测量。
解决方案
用户只需单击一个按钮（用于使用的任何类型的X射线管），可以通过电动光学堆栈而切换最多三个光束几何形状。一个特殊的源倾斜轴使每个几何都可以准确并自动对齐。
益处
可以在最多三个光束几何形状之间进行自动切换，这使得在不同（或相同）样本上依次运行完全不同的测量值，而无需交换零件或任何用户输入。用户可以通过一夜之间和周末进行复杂的测量批次来享受高达50％的仪器正常运行时间，而无需干预。
XRDYNAGIC 500多个光束路径
视频来源：Anton Paar Gmbh
自动光学元件
-
所有光学的自动化
-
每个用户可用的高质量数据
-
更高的效率和更少的错误
挑战
选择适当的光学元件通常意味着在组件之间切换并在测量软件中手动更新测量配置。这很费力，可能导致错误，需要对更多缺乏经验的用户定期收集高质量的XRD数据进行监督或广泛的培训。
解决方案
光束路径中所有光学组件的完整自动化允许只需单击即可更改仪器配置。无需进行任何物理交换零件或用户干预。
益处
用户可以通过自动切换到正确的光学器件并定期识别当前配置来节省时间并减少错误的机会。测量设置不仅是直观的，而且对于XRD新手的用户来说，也是简单的。
XRDYNAGIC 500 - 自动光学器件
视频来源：Anton Paar Gmbh
自动对准
- 仪器自我对准而无需服务访问
- 每种测量配置的完美自动对齐
- 每个样品自动对齐
挑战
为了准确地对齐衍射计（特别是X射线光学），需要专业知识甚至服务访问。对齐的样本对缺乏经验的用户也可能具有挑战性。
解决方案
仪器对准例程是完全自动化的，因此仪器随时会自我对准。对于每个样本，都可以使用自动样本对齐例程。
益处
用户可以取消服务访问并让仪器对齐。为了享受最大的正常运行时间和较低的所有权成本，用户应确保始终准确地对齐仪器（和样品）。
XRDYNAGIC 500 - 自动对齐
视频来源：Anton Paar Gmbh
直观使用
- 直观，改进的测量工作流程
- 对初学者和专家的用户友好
- 不需要太多的用户培训时间
挑战
对于不熟悉衍射系统的用户，常规系统通常是多个组件的复杂阵列。经验丰富的用户可以花费大量时间来配置测量计划和工具，从而损害更重要的任务。
解决方案
得益于智能自动化，XRDYNAGIC 500和XRDDRIVE CONTROL软件将简单的仪器处理和直观的工作流程与用户所需的详细信息相结合。
益处
用户可以通过简化的工作流充分利用XRDYNAGIN 500自动化。该软件使专家和新手都可以按照自己的方式工作，同时始终信任高质量的测量。
XRDYNAGIC 500 - 直观用途
视频来源：Anton Paar Gmbh
技术规格
资料来源：Anton Paar Gmbh
| X射线源 |
| 源类型 |
Primux 3000 |
| X射线发生器 |
最多3 kW |
| 管电压 /电流 |
20 kV至60 kV / 2 mA至50 mA |
| GONIMOMETER |
| 配置 |
垂直theta/theta几何形状 |
| 测量半径 |
360或400毫米 |
| 最大可用角范围 |
-95°– 162.5°2Theta |
| 最小步骤大小 |
0.0001° |
| 2键线性 |
≤0.01° |
| 最大角速 |
15°/秒 |
| 最大角度分辨率 |
0.021°（第一实验峰的FWHM） |
| 样品阶段和附件 |
| 环境样本阶段 |
固定样本阶段
样品旋转器阶段（反射/传播）
XY阶段（带有AutoSampler选项）
毛细血管旋转阶段
EVAC模块 |
| 非镜子附件 |
HTK 1200N
HTK 16N/2000N
TTK 600
XRK 900
CHCPlus⁺
BTS 150/500 |
| 探测器 |
固态混合像素探测器：
- 像素1000检测器（0D模式）
- PixOS 2000检测器（0D和1D模式）
- PixOS 2000 CDTE检测器（0D和1D模式）用于高能X射线
|
| 软件 |
- XRDDRIVE：系统控制和数据采集软件
- XRDANALYSS：用于定性和定量期分析，微结构分析和Rietveld改进的数据处理和分析软件
|
| 一般规格 |
| 外部尺寸（宽度x深度x高） |
1350毫米x 1160毫米x 1850毫米 |
| 重量（不包括可选配件） |
750公斤 |
| 电源供应 |
3相：3/N/PE AC 400/230 V，50…60 Hz，25 A
1期：208…240 VAC，50…60 Hz，36 a |
最大功耗
（没有可选设备的其他控制器）2020欧洲杯下注官网 |
5.5 kW |
| 冷却供水 |
流速：> 3.6 l/min，压力：4.5 - 6 bar，温度：<25°C |
