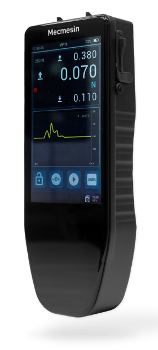

从Mecmesin VFG数字测力计是最先进的触摸屏测力计,由向量操作系统。
这是一个手持设备适用于粗糙的环境提供准确和可靠的测量。设备可用于抗拉和抗压测试领域或作为测试系统的一部分,用于生产、质量控制和研发实验室。
概述
VFG是Mecmesin最强大的数字测力计,挤满了独特的特性和一个易于使用的触摸屏界面。这使得可以方便地导航。
VFG的向量操作系统软件的主要亮点。用户可以根据他们的需求配置表,分析测试结果很快在田间和定制触摸屏接口。
有能力从2.5到2500 N(0.5至550磅力),VFG可以用于广泛的工业应用。所有模型都是高度准确的±0.1%的满刻度读数显示在所有常见的计量单位——kN, mN, N, kgf, gf和ozf磅力。
除了用于推拉测试其内部负载细胞,VFG也作为一个普遍显示外部“智能”力和扭矩传感器。通过这种方式,用户可以扩展的功能VFG通过连接额外的传感器智能适配器,使紧张、压缩和扭力测量,使用一个表。
VFG提供各种测试功能和数据分析功能:
- 最大和第一峰值模式——用户可以注册键值的测试
- 绘图模式——生产实时曲线显示在测试期间帮助识别重要事件
- 快速内部抽样5 MHz使一个数据每秒2000次的速度,从而确保突然break-force读数准确捕获
- 视觉通过/失败警报——运营商立即提醒当测试
- 过载警告,减少意外损坏的风险负载细胞
- 统计摘要,显示数据可以存储在内置内存表中的统计分析
- 扩展外部存储器——所有原始数据点可以保存在一个32 GB micro-SDHC卡用户可以测试快速下载结果后
- 数据可以直接输出到电脑或打印机进行进一步分析
- 用户可以挂载计测试站和连接到外部负载细胞和扭矩传感器——杰出的多功能性使其适合各种应用程序
5“彩色触摸屏功能一个直观的界面,简化了操作,并提供快速访问配置菜单和先进的测试。用户还可以配置显示,只显示他们想看到的选项。可扩展的捏和缩放选项使生活图。
崎岖的铝外壳的形状以适应的手使VFG手持设备,可以在任何地方使用。由于其易于机动站附件,这个张力和压缩试验机是一个负担得起的选择需要最佳的可重复性的测试需求。另外,用户还可以衡量这强大的力量融入自己的定制测试平台。
设备提供一个健壮的携带情况与标准配件,包括USB-C充电电缆和USB-C USB-A适配器,并由锂离子电池。从意外损坏保护仪,包括一个可移动的橡胶缓冲器。
校准证书可追溯到国家标准包含在没有额外的费用,确保完全符合外部审计。
张力和压缩测试可以执行几乎任何地方,使其成为解决方案的首选工厂或户外测试。
直观的触摸屏
- 先进的触摸屏力和转矩指标,由向量操作系统
- 手持工具构建粗糙的环境提供准确的测量
图片来源:Mecmesin有限公司
向量操作系统
触摸屏仪器由向量操作系统,Mecmesin最新的技术平台力和扭矩测试设备。2020欧洲杯下注官网它提供了方便和可定制的用户界面,以及提供了先进的数据采集和分析。
用户可以连接所有矢量工具电脑和使用Mecmesin VectorPro Lite的软件进行数据分析和报告来增加整体的测试能力。
图片来源:Mecmesin有限公司
力和扭矩传感器
VFTI、段二自由度陀螺仪和VFG多才多艺的力和转矩指标设计用于与Mecmesin“智能”的张力和压缩负荷细胞,以及“智能”静态和旋转扭矩传感器。
读数显示为生活价值观与一个峰顶保持张力和压缩函数,或转矩在顺时针和逆时针方向。
数据流的形式连续或单数据存储在个人电脑、打印机和数据记录器。
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
配件
样品必须抓住正确,以确保准确的结果。与广泛的配件,用户肯定会找到合适的配件,以满足它们的需求。规范(额定载荷等)都显示在每一个控制和夹具。
楔形夹(大)、5 kn 5-16 UNC。图片来源:Mecmesin有限公司
VFG和二自由度陀螺仪可比性
- VFG模型提供了一个触摸屏,全彩显示,支持触摸和手势,有现场绘图和可定制的界面,而这个特性二自由度陀螺仪模型中的缺席。
- 向量操作系统提供了配置部署,未来的软件更新,新功能和自定义应用程序在二自由度陀螺仪VFG而缺乏这些。
- 智能传感器同时呈现在模型回各种外部“智能传感器”用于各种各样的应用程序。
- VFG和二自由度陀螺仪的容量是2.5 N - 2.5 kN,他们可以捕获数据从低至0.0005 N - 2500 N。
- 两种模型的精度±满刻度的0.1%。例如,VFG 500全面能力500 N,高度准确±0.5 N 0 - 500 N之间的任何时候。
VFG具有更好的存储容量的扩展内存(Micro SD卡支持多达32 GB),同时为二自由度陀螺仪是不一样的。
主要规格
张力和压缩
来源:Mecmesin有限公司
| VFG触摸屏 |
| 测量范围 |
所有力量指标测量值从0到显示在下表中。 |
| 模型 |
VFG 2.5 |
VFG 5 |
VFG 10 |
VFG 25 |
VFG 50 |
VFG 100 |
VFG 250 |
VFG 500 |
VFG 1000 |
VFG 2500 |
| N |
2.5 |
5 |
10 |
25 |
50 |
One hundred. |
250年 |
500年 |
1000年 |
2500年 |
| 磅力 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
22 |
55 |
110年 |
220年 |
550年 |
| kgf |
0.25 |
0.5 |
1 |
2.5 |
5 |
10 |
25 |
50 |
One hundred. |
250年 |
|
| 决议 |
查证
如。VFG 500年牛顿在测量的分辨率0.01 N |
| 精度 |
全面的±0.1%
如。VFG 500全面能力500是准确的±0.5 N在任何时候在0 - 500之间 |
| 度量单位 |
锰、N, kN, gf, kgf ozf磅力 |
| 采样率 |
5000000赫兹 |
| 过载评级 |
150%的全面 |
| 存储 |
| 车载/内置内存 |
(约8 MB。500存储数据) |
| 可扩展的内存 |
32 GB(通过SDHC卡) |
| 维 |
| 宽度 |
72毫米 |
| 高度 |
205毫米 |
| 深度 |
42毫米 |
| 重量 |
740克 |
