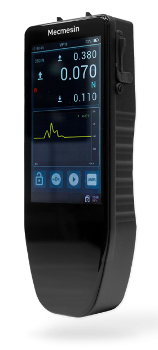

VFTI是健壮和多用途使用的触摸屏显示器Mecmesin“智能”的一系列可互换的力和转矩传感器。设备是最适合测试的灵活性和精度高是主要需求。
由向量操作系统,这个设备立即标识附加传感器,可以用作测试的手持设备也可以被纳入用户的试验装置为核心的测量设备。
概述
VFTI力和扭矩指示器是一种新颖的触摸屏显示器,满足大多数的核心需求转矩和力测量的应用。
内置适配器使它能够被连接到Mecmesin建立一系列的“智能”力和扭矩传感器。软件自动检测每个传感器的校准数据和测量能力。这个特性允许用户知道他们是否与最高水平的测量精度和灵敏度。
向量操作系统软件大国VFTI 5”彩色触摸屏的一个直观的界面来简化操作为所有用户。用图标,用户可以访问配置菜单和设置先进的测试。用户也可以自定义显示只包含他们希望看到的选项。
捏同时放大选项可以用来扩大生活图。触摸屏,用户可以定制应用程序的需求,然后轻松地分析测试结果在几秒钟内。
VFTI提供增强的测量功能和数据分析功能:
- 最大和第一峰值模式——注册主值测试
- 绘图模式——生产实时曲线显示,以帮助确定关键事件时执行的测试
- 过载警告,减少意外损坏的风险连接传感器
- 视觉通过/失败警报,提醒操作员立即在测试
- 快速内部抽样5 MHz促进2000次每秒的数据率,保证突然break-force读数准确捕获
- 扩展外部存储器,保存所有的原始数据点32 GB micro-SDHC卡,这样用户就可以快速测试,下载后的结果
- 统计摘要,显示数据可以存储在一个集成内存VFTI内的统计分析
- 数据可以直接输出到电脑或打印机进行进一步分析
人体工程学VFTI非常适合使用在室内和室外都作为一个便携式测试设备,由于其崎岖的,轻量级铝住房和锂离子电池。这个设备也可以被纳入用户自己试验装置为核心的测量装置用于生产、质量控制和研发情况。
测量
设备措施张力,与完整的单位转换和压缩和扭矩峰值保持功能。它运行在一个内部采样率为20000 Hz测量,可以显示在以下方式:
转矩
- N。米,丹。米,cN。米,mN.m
- 的女朋友。厘米,kgf.cm
- ozf。磅力。英国《金融时报》,lbf.in
力
- N, cN,丹,kN、锰
- 女朋友,kgf
- ozf,磅力
特性
VFTI有双层完显示,上部区域清楚地显示峰值测量在所有标准的计量单位。低区显示实时图形绘制的作用力或力矩,使它容易发现关键事件,不能确定通过峰值测量。
另外,较低的区域可以用来确定最大值,最小值,平均值和标准偏差的高峰值捕获并保存在VFTI的板载内存500 +的读数。
直观的触摸屏
仪器有最先进的触摸屏力和转矩指标,由向量操作系统。
手持仪器为粗糙的环境提供可靠和准确的测量。
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
图片来源:Mecmesin有限公司
连接
读数可以单独提供的显示通过RS232输出,也可以是流不断的电脑内存。测试的所有数据点可以被记录外部32 GB micro-SDHC卡,然后上传到PC机进行进一步深入分析移动应用,携带电脑是不切实际的。
图表数据,创建运行计算结果和创建测试报告,Mecmesin VectorPro Lite项目是一种常见的选择。将VFTI连接到设备,用户可以选择从各种接口连线。
力和扭矩传感器
VFTI、段二自由度陀螺仪和VFG多才多艺的力和转矩指标设计用于与Mecmesin“智能”的张力和压缩loadcells,以及“智能”静态和旋转扭矩传感器。
读数显示为生活价值观与一个峰顶保持张力和压缩函数,或顺时针和逆时针方向的转矩。
数据流的形式连续或单数据存储在个人电脑、打印机和数据记录仪。
图片来源:Mecmesin有限公司
向量操作系统
触摸屏仪器由向量操作系统,Mecmesin最新的技术平台力和扭矩测试设备。2020欧洲杯下注官网它提供了方便和可定制的用户界面,以及提供了先进的数据采集和分析。
用户可以连接所有矢量工具电脑和使用Mecmesin VectorPro Lite的软件进行数据分析和报告来增加整体的测试能力。
图片来源:Mecmesin有限公司
