警惕:一个灵活的数据收集在线状态监测

警惕是一个交钥匙状态监测解决方案,结合振动分析,超声波的灵活性,标准通信接口,分析软件和嵌入式的趋势。

视频来源:SDT超声波的解决方案

警惕可以监控任何关键资产配置

警惕是一个数据收集舱有很大的灵活性。输入的任意组合八超声波连续资产和振动传感器的反馈。

温度、压力和转速表都有四个通道,使重要的这一个一体化的解决方案和保护资产。

警惕了

• 四个频道(Temp /环/流程)
• 趋势/频谱波形/瀑布
• 八频道(超声波或振动)
• 静态和动态数据
• 嵌入式数据管理软件
• 开放通信协议

专为CONMONSense

警惕接收来自不同传感器的数据,包括SDT CONMONSense传感器为重复性在任何工业环境下制造的。

图片来源:SDT超声波的解决方案

嵌入式数据管理软件

用户可以检查任何资产的状态从他们选择的web浏览器的安全与便利。

图片来源:SDT超声波的解决方案

配置

警惕附带一个web界面,允许用户自定义所有的监控设备功能和系统选项。

报警日志

用户可以从任何桌面访问“报警日志”,这显示任何事件或异常识别实时监控系统。

小部件

静态趋势图、动态时间波形显示和频谱分析是所有可用的小部件。

布局

用户可以创建个性化的桌面布局定位、调整和安排小部件。

指示板

警惕的实时测量在仪表板显示单元的存储历史数据。

应用程序

• 连接器的条件限制访问地区的重要资产
• 在电气设备局部放电检测开关橱柜和MCC面板
• 摩擦或影响识别线性运动的应用程序
• 关注资产需要保护,如数控机床中心或机器人
• 检测cavitation-induced动荡的泵和阀门
• 滚动轴承缺陷识别早期(主要在低速应用程序)
• 阀门被认为是至关重要的一个过程
• 滚柱轴承润滑状态
• Hydro-cyclones受雇于矿业活动检测

图片来源:SDT超声波的解决方案

硬件版本

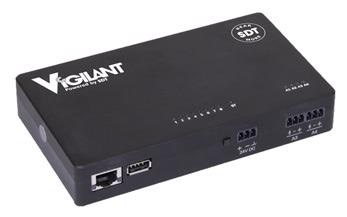

警惕永久

• 在所有动态输入电感耦合高频等离子电源可用
• 以太网TCP / IP通信
• 八高速(动态)多功能模拟输入
• 在+ 24伏直流电驱动
• 四个频道(Temp /环/流程)

图片来源:SDT超声波的解决方案

警惕流动

• 设计到厂外的资产
• 相同的函数作为永久保持警惕
• 安装在报警密切监控,直到资产计划关闭
• 打包在一个崎岖的,定制的防水情况

图片来源:SDT超声波的解决方案

图片来源:SDT超声波的解决方案

规范

来源:SDT超声波的解决方案

一般
函数	永久的采集设备
主要动态输入	8通道(超声和振动)
辅助静态输入	4通道(静态&转速表)
USB接口	1主机
模拟通道的指标	12 x红/绿发光二极管
电力供应	20-26 Vdc, 24 Vdc名义(220 V AC流动)
电力消耗	< 12 W
系统功能
操作系统	专用网络服务器应用程序
CPU	手臂皮层™a9四核(NVIDIA®Tegra™3)
存储容量	4 GB
网络接口	IEEE1588以太网10/100 (WIFI /细胞使用一个可选的模块)
沟通	MODBUS TCP和OPC UA
机械特性
越来越多的	标准的35毫米的导轨(即插即用流动情况选项)
传感器接口	游离端电缆(后板+提供连接器类型的M8对于流动性的情况)
大小	162.2 x95x27毫米(流动性)
重量	0.42公斤
操作温度范围	-30°C + 44.5°C,不结露
湿度	95% RH
信号采集:主要输入
采样率	512赫兹至51.200赫兹
直流范围	±24 V
交流的范围	24 Vpp
IEPE传感器驱动电流	5.5 mA @20 V
ADC的分辨率	16位
输入配置模式	动态、静态、数字脉冲序列
谐波失真	-70分贝
精度	1%
动态范围	110分贝
获得	1%
点类型	动态的,静态的,转速表
信号采集:辅助输入
采样率	200赫兹
直流范围	±24 V
ADC的分辨率	16位
功率输出	+ 24 V
输入配置模式	静态的,数字脉冲序列(A1和A2)
精度	1%
获得	1 - 32
点类型	静态的,转速表
信号处理
谱线	12800
时间波形样本	I128 262.016
窗口类型	损害、汉明Blackman,矩形
处理模式	波形、频谱和波形,解调,长波形,解调,Long-Waveform
可用的过滤器	巴特沃斯、贝塞尔、切比雪夫

访问www.bevigilant.io要学习更多的知识。
