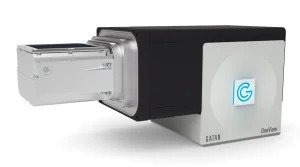

OneView LD相机透射电子显微镜(TEM)测量

OneView LD相机的透射电子显微镜(TEM)从Gatan确保高分辨率和失真图像定量测量空间在TEM测量。

特点:

OneView®LD是第一个摄像机,以确保高分辨率,图像失真(LD)定量空间测量的透射电子显微镜(TEM)。虽然每个TEM加起来的变形结果电子光学、额外的扭曲相机还将提供不安全的量化测量整个视野(FOV)。

• 失真测量整个视场:基于摄像头减少扭曲整个大视场(4096×4096像素)
• 短时间的资格:低相机失真提供了一个更高的利润率获得总失真规范正常的TEM资格
• 全分辨率的视频帧率(25 fps):没有必要妥协解决速度,“生活”体验完整的分辨率总是提供
• 4 d阻止应用程序,包括应变映射:允许高速4 d抑制衍射相机拥有相同的Gatan显微镜套件^®接口

漂移校正补偿Ge纳米线样品的运动。图像捕获从一个Ge纳米线样品使用OneView相机,与漂移修正。这些标本的收集高质量图像没有漂移校正是非常具有挑战性的样品变化和电子束下移动。示例:Ge纳米线;梁能源:300 kV;图像大小:4 k×4 k;曝光:1秒;的帧数:25;漂移校正:没有(左)和是的(右)。图片来源:样本由安马歇尔博士,斯坦福大学

快速的模拟演示示例漂移TEM列:

岩石的列。OneView相机,总是有一个“活”的经历当你捕捉16像素的静态图像和视频在你的透射电子显微镜(TEM)。在每秒25帧(fps)时,您可以捕获大幅图像消除样品漂移引起的环境、机械、和热来源。框架总结在一起,一个专有漂移校正算法将每一帧构建一个单一的形象。这段视频显示了示例的仿真漂移通过物理上来回推动TEM列在图像采集。视频来源:Gatan Inc .)

成像与TruAlign:一个角

TruAlign-Imaging角。手动旋转样品在现场查看Gatan显微镜套件^®(GMS) 3:在一次几十分之一度。快速对齐到一个已知的特点:简单的画一条线供参考和东方样本图像与一个点击。获取最终的图像在采集:一致的数据分析与图像处理上没有额外的时间。视频来源:Gatan Inc .)

展示现场Explorer基于MoSx样本通过OneView相机:

收购MoSx-based示例使用现场资源管理器。演示了如何现场Explorer插件GMS 3可以同时获取图像时使用OneView相机控制现场使用DENSsolutions野火S3系统温度条件。视频来源:MoSx样本由m . Zhukovskyi巴黎圣母院。

说明纳米颗粒通过使用Cs纠正300千伏ET欧洲杯猜球平台EM:

环境TEM:快是美丽的。这个研讨会将说明一些最近的结果,主要发生在纳米粒子在催化领域,使用专用Cs-corrected 300 kV ETEM CLYM (www.clym.fr)在里昂,法国。欧洲杯猜球平台视频来源:蒂埃里EPICIER,里昂大学

实际现场和环境透射电子显微镜的方法:

研讨会:实用方法现场和环境透射电子显微镜。在这个网络研讨会,Ai利恩Koh博士将谈论如何原位透射电子显微镜(TEM)担忧考试以下样本动态事件的控制,外部应用刺激。视频来源:Gatan Inc .)
