STEMx系统是一种有效的工具,有能力添加4 d遏制当前Gatan衍射功能现场相机。

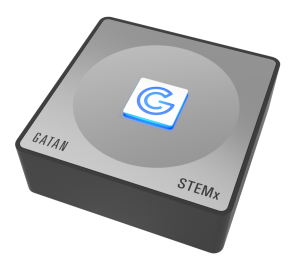

新STEMx^®是一个4 d抑制衍射系统,捕获数据同步硬件Gatan的现场相机。STEMx使广泛的4 d抑制实验,包括应变映射、索引、取向映射,虚拟孔径,和微分相位对比,利用高时空分辨率的K3^®是,K2^®是,石碑^TM,OneView^®是,和力拓^TM是相机。

扫描大样本地区高分辨率衍射空间
控制现有Gatan现场新4 d照相机阻止应用程序
分析初步结果在不到10分钟
组织先进的工作流应用程序

一旦产生衍射图案为每个数据点,用户可以感知和修改的所有信息在一个4 d干衍射数据集,如衍射飞机或者个人衍射模式在每个像素位置,使用单一、互动Gatan显微镜套件^®(GMS) 3显示。

STEMx可以处理这些巨大的数据集在几分钟内通过使用数据大小减少四维装箱等方法,空间域业者,或选择一个感兴趣的小区域。通过采集和分析在GMS 3中,用户不仅可以快速分析和评估结果在显微镜下也决定是否改变采集参数或获得一个新的数据集。

4 d茎衍射数据立方体收集使用石碑相机和STEMx系统

4 d抑制衍射数据立方体。

4 d抑制衍射数据立方体。4 d茎衍射数据立方体收集使用石碑相机和STEMx系统。标本:Au纳米颗粒。欧洲杯猜球平台扫描面积:176×218像素,衍射图像大小:256×256像素。居住时间:5 ms。彩色地图纹理方向分类的基础上,每个探测器的最大衍射峰位置的角位置使用DigitalMicrograph脚本。图片来源:Gatan Inc .)

微分相位对比(DPC)的地图氧化烧绿石标本从茎4 d数据集计算

DPC氧化烧绿石标本的地图。

DPC氧化烧绿石标本的地图。微分相位对比(DPC)地图计算从4 d数据集获得原子分辨率源自氧化烧绿石标本使用GIF连续™K3^®配备STEMx和现场选择。这energy-filtered 4 d数据集包括大约12100衍射模式和收集电子计数模式在< 20秒。图片来源:j . Ciston h·布朗,美国许,劳伦斯。

展示在DigitalMicrograph微分相位对比(DPC)成像

在DigitalMicrograph微分相位对比:电场测量

DPC DigitalMicrograph。这个视频展示了两种方法对微分相衬(DPC)成像在DigitalMicrograph:虚拟分段探测器和质心(CoM)。视频来源:Gatan Inc .)

解决问题的实际材料的高速低压电子使用石碑

利用高速低压电子衍射来解决实际的材料问题欧洲杯足球竞彩

利用高速低压电子衍射来解决实际的材料问题欧洲杯足球竞彩。这个网络研讨会展示的例子低压、高速电子衍射实验使用Gatan石碑,探测器具有高动态范围,基于DECTRIS快速hybrid-pixel技术,研究微妙的结构性变化。视频来源:Gatan Inc .)

石碑的展示混合像素电子检测器4 d抑制衍射

生活虚拟车间:石碑混合像素电子检测器4 d抑制衍射

生活虚拟车间:石碑混合像素电子检测器4 d抑制衍射。这个综合车间功能演示,现场显微镜演示(包括4 d阻止数据采集和处理),和一个开放的问答环节。视频来源:Gatan Inc .)

细微的4 d干细胞研讨会:数据处理使用Python

细微的4 d干细胞研讨会:数据处理使用Python。研讨会是基于4 d茎的展示使用数据处理策略,如HyperSpy Pyroscopy, LiberTEM,更多的帮助下步骤管理包括1。本2。种植3。计数,里贝Stephaine从材料科学与工程系,西北大学。欧洲杯线上买球视频来源:Gatan Inc .)
