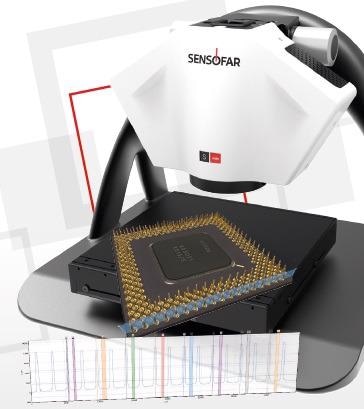

从Sensofar S宽是一个坚定的系统,已专门开发快速量化大样本地区300×300毫米不等。它提供了所有的优点数码显微镜组合成一个高分辨率的测量仪器。它是非常用户友好的只有一个单键收购。
最合适的系统测量大样本
- 我们提供xy阶段300 x 300毫米
- 非常快的测量:测量需要1 s FOV 34.7 x 29.1毫米
图片来源:Sensofar计量
精确的3 d地形+颜色信息
图片来源:Sensofar计量
在整个范围内的亚微米的高度重复性
图片来源:Sensofar计量
可追溯性
每个年代广泛生产提供精确和可追踪的测量。系统校准的帮助下可追踪的标准按ISO 25178和VDI 2634 - 2。
图片来源:Sensofar计量
只有一次的高度没有Z扫描测量多达40毫米
图片来源:Sensofar计量
广泛的领域
形式偏离3 d CAD模型
提供测量几何差异和宽容。
图片来源:Sensofar计量
解决方案
- 先进制造业是可能的
- 消费电子产品
- 考古学和古生物学
- 光学
- 钟表业
- 医疗设备
- 成型
Bi-telecentric镜头可用与非常低的磁场畸变提供精确的计量。
图片来源:Sensofar计量
软件
SensoSCAN
软件驱动系统以其清晰、直观、easy-to-face接口。操作员通过3 d引导环境,从而提供一个独特的用户体验。
不同的测量算法适应样品需求
图片来源:Sensofar计量
自动程序模块
实现自动化测量的帮助下食谱工具,这是一个个性化的方法,使质量控制程序。它是非常简单的指定程序自动化测量基准自动识别和样本识别。
图片来源:Sensofar计量
SensoPRO
快速执行质量控制在生产线上从未如此简单。SensoPRO,运营商需要加载示例和跟踪制导指令“通过或失败”的标准。基于插件的数据分析算法提供了高度的灵活性。
图片来源:Sensofar计量
系统规范
表1。来源:Sensofar计量
| 。 |
。 |
| 测量原理 |
边缘投影(格雷码和狭缝,格雷码与相移) |
| 观察类型 |
Bi-telecentric透镜放大0.243倍和0.015 NA |
| 彩色摄像机 |
5 mpx: 2448高模像素(60 fps) |
| 总放大(27”屏幕) |
11 x |
| 显示分辨率 |
0.001µm |
| Max。扩展测量区域 |
300×毫米10 x12缝合字段(Max。450号决议Mpx) |
| 垂直测量范围 |
10毫米(40毫米) |
| XY阶段范围 |
手动:150 x100毫米;机动:154 x154毫米302 x302毫米 |
| LED光源 |
绿色(530 nm)和蓝色(460海里) |
| 环光照明 |
白色的 |
| 样品重量 |
25公斤 |
| 样品的高度 |
105毫米(标准);280毫米(可选) |
| 用户管理权限 |
管理员、高级操作员,操作员 |
| 先进的软件分析 |
包括:SensoVIEW;可选:SensoPRO SensoMAP Geomagic® |
| 权力 |
线电压100 - 240 V交流;频率50/60 Hz单相 |
| 电脑 |
最新的英特尔处理器;3840 x2160像素分辨率(4 k) (27) |
| 操作系统 |
微软视窗系统®10日,64位 |
| Weight4 |
55公斤(121磅)桌面系统;8公斤(18 Ibs)可积的头 |
| 环境 |
温度10ºC 35ºC;湿度< 80% RH;高度< 2000 |
客观的镜头
表2。来源:Sensofar计量
|
边缘投影 |
| 玛格 |
0.243倍 |
| NA |
0.015 |
| WD(毫米) |
80年 |
| 视场1(毫米) |
34.7 x 29.1 |
| 空间抽样2(µm) |
14.2 |
| 光学分辨率3(µm) |
9.35 |
准确性和可重复性
表3。来源:Sensofar计量
| 标准 |
U,σ |
| 阶梯高度 |
µm U = 2.5,
σ= 0.05µm |
| 面积粗糙度(Sa) |
µm U = 1,
σ= 0.01µm |
配置文件
粗糙度(Ra) |
µm U = 1,
σ= 0.05µm |
1最大的视野与3/2”相机。2像素大小。3l s:线和空间。蓝色LED的值。4可站在H105 XY阶段。
维
图片来源:Sensofar计量
