哥伦比亚大学研究实验室的876型压电加速度计设计振动测量和跟踪应用程序需要在极冷的温度下操作。
事件跟踪和振动的加速度计是理想的阀门和泵应用于低温服务。
剪切板施工提供了最大的机械与热冲击瞬变和应变输入。电分离和双案例建设提供静电屏蔽以及减少输电线频率噪声由于多点接地。加速度计装备10 - 32连接器。
用户可以查阅这个传感器的工厂定制版本。

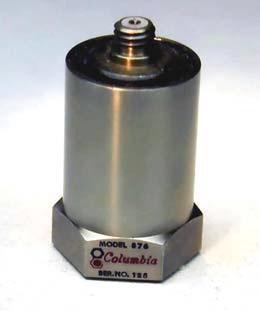

图片来源:哥伦比亚研究实验室
-
极冷的温度
振动与冲击测量
-
电气隔离
-
密封气
-
低应变灵敏度
规范
来源:哥伦比亚大学研究实验室
| 转移/电 |
876年 |
电荷灵敏度1
@ 75度F名义
@ -420度到-295度F |
50 + / pC / -10 g
25个人电脑/ g + / - -5% |
电容
@ 75度F名义
@ -420度到-295度F |
4200 + / -100 pF
1700 pF + / - -5% |
| 频率线性2 |
+ / - -5%最大
2赫兹到4000赫兹 |
| 安装谐振频率 |
20 KHz,分钟。 |
| 横向灵敏度 |
5%的马克斯 |
| 振幅线性 |
+ / - -1.0% (BFSL) / 2000 g |
| 绝缘电阻 |
10000欧姆分钟,50直流测试 |
| 隔离电阻 |
50米欧姆,分钟。
住房输出终端做空信号 |
| 环境 |
876年 |
| 振动极限 |
3000 g马克斯(sin) |
| 冲击极限 |
10000克峰½正弦 |
| 温度范围 |
-450 + 300度F(-267 + 149摄氏度) |
| 湿度3 |
0到100%相对湿度 |
| 基应变灵敏度 |
0.005克/μE枚,典型 |
| 电磁敏感性 |
0.005克(枚/ 100高斯) |
| 声学灵敏度 |
1.0 g马克斯@ 170 dB Whitenoise 75到960赫兹 |
| 物理 |
876年 |
| 配置 |
螺栓剪切板 |
| 大小 |
0.625英寸。十六进制。x 1.000。H (x 25.4毫米15.9毫米六角H) |
| 重量 |
1.2盎司(33通用) |
| 案例材料 |
18-8不锈钢 |
| 电气接口 |
同轴10-32线程 |
| 越来越多的 |
10-32 UNF利用基地 |
注:
110 + 75度F, g, 100赫兹;频率下限是由相关的电子产品
2参考灵敏度@ 100 Hz。
3单位是密封的。
配件供应
-
安装螺栓,圣Stl措施10-32 x 0.5左右
-
标准室温校准数据
-
有硬木存储情况
-
提供一个校准证书可追溯到N.I.S.T.
可选配件
