名为SR-220RNP和SR-220RNC的两个哥伦比亚模型是精确的力量平衡角加速度计，它们已专门针对空间处于溢价的应用。哥伦比亚专利的HP悬架系统提供了非常高端的韧性和对线性加速度的出色拒绝。
这两个设计仅在其电气接口上有所不同。SR-220RNP提供焊接销，SR-220RNC集成了4针连接器。这样的加速度计不依赖旋转惯性或流体阻尼，而是电力阻尼。
这导致了在其灵敏度范围内具有角度加速度计的显着高频特性。伺服回路的设计可确保尺度因子，零偏置和频率特征的出色热稳定性。用户可以与工厂讨论此类传感器的自定义版本。
-
轻巧/小尺寸
-
阻尼是通过电子方式完成的
-
艰难的结构

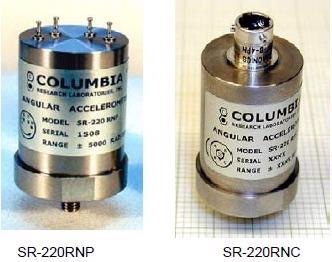

图片来源：哥伦比亚研究实验室
规格
表格1。资料来源：哥伦比亚研究实验室
| 操作 |
SR-220RNP |
SR-220RNC |
| 可用范围 |
±100，±500，±1000，±5000 rad/sec2 |
| 输出电压 |
±5伏特到100 k负载 |
| 励磁 |
±15 VDC <20 mA |
| 输出阻抗 |
<500欧姆 |
| 敏感的轴对准 |
0.5度 |
| 比例因子公差 |
±1％ |
| 比例因子温度系数 |
0.05％ /度c最大。 |
| 零偏差 |
±10 mV |
| 空温度灵敏度 |
±0.1 mV / dEg C |
| 固有频率 |
50至200 Hz取决于范围 |
| 减震 |
0.7±0.2 |
| 线性加速度灵敏度 |
0.3％f.r./ g |
| 横轴灵敏度 |
±2％ |
输出噪声
（DC至400 Hz） |
<0.02％F.R. |
| 非线性 |
±0.01％F.R. |
| 滞后和不可重复性 |
±0.25％F.R. |
| 阈值和分辨率 |
0.005％F.R. |
| 环境的 |
SR-220RNP |
SR-220RNC |
| 温度，运行 |
-50至+85度C |
| 温度，存储 |
-55至+95度C |
振动生存
（2至2,000 Hz） |
10 g rms，
0.5英寸DISP D.A. |
线性加速生存
范围+100 rad/sec2
所有其他范围 |
100克
150克 |
| 冲击生存 |
500 g，1毫秒 |
| 环境压力 |
0至7个气氛 |
| 湿度 |
95％R.H. |
| 身体的 |
SR-220RNP |
SR-220RNC |
| 重量 |
4盎司（113克） |
4.3盎司（122克） |
尺寸
（不包括螺柱坐骑和I/O终止） |
1.35英寸。直径。x 1.75英寸。H
（3.4厘米直径x 4.5厘米h） |
| 案例材料 |
不锈钢 |
| 密封 |
环境的 |
| 连接器 |
焊接销 |
pt1h-8-4p或esoriv。 |
| 可选交配连接器 |
N/A。 |
pt06a-8-4s或esoriv。 |
I/O PIN功能
型号SR-220RNP
表2。资料来源：哥伦比亚研究实验室
| 别针 |
功能 |
| 一个 |
+15 VDC |
| b |
地面 |
| C |
-15 VDC |
| d |
EO（电压输出） |
型号SR-220RNC
表3。资料来源：哥伦比亚研究实验室
| 别针 |
功能 |
| 一个 |
Sig＆Pwr Grd |
| b |
+15 VDC |
| C |
-15 VDC |
| d |
信号输出 |
