从哥伦比亚研究实验室提供的3021、3022和3023的压电加速度计提供了对休克工作和一般振动的敏感性。
压电地震系统的内部结构保证了单元对安装扭矩，电缆鞭子，电缆振动，身体应变，压力变化和大多数热瞬变没有明显的虚假响应。
不锈钢外壳提供了一个环保的单元，而环氧密封件则提供了针对工业环境的安全性。
其接地的案例构造提供紧密的机械耦合，可提供精确的振动数据和宽带冲击。此类加速度计具有10-32侧连接器，并配有10英寸低噪声同轴电缆。高温单元将在最大+500°F的环境中起作用。
-
振动和冲击
-
可用侧连接器
-
敏感性的选择
-
10至32座螺柱
-
案件扎根

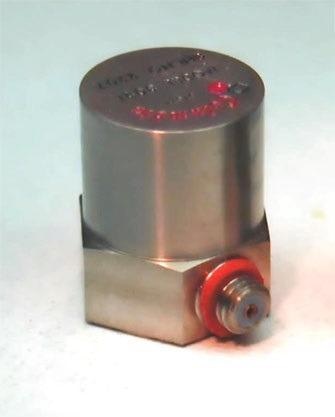

图片来源：哥伦比亚研究实验室
规格
资料来源：哥伦比亚研究实验室
| 转移 /电气 |
3021和3021HT |
3022和3022HT |
3023＆3023ht |
| 电荷灵敏度1 |
60 +/- 10 PC/G |
35 +/- 5 pc/g |
15 +/- 3 PC/G |
| 电容 |
725 +/- 60 pf |
650 +/- 60 pf |
650 +/- 60 pf |
| 频率线性2 |
+/-最大5％
1 Hz至5,000 Hz |
+/-最大5％
1 Hz至7,000 Hz |
+/-最大5％
1 Hz至10,000 Hz |
| 安装的谐振频率 |
25 kHz，最小。 |
35 kHz，最小。 |
50 kHz，最小。 |
| 横向灵敏度 |
最大5％ |
| 振幅线性 |
+/- 1.0％（BFSL） / 300G |
+/- 1.0％（BFSL） / 1,000克 |
| 绝缘电阻 |
20,000 m欧姆最小，50 VDC测试 |
| 隔离电阻 |
0（案例接地） |
| 环境的 |
3021和3021HT |
3022和3022HT |
3023＆3023ht |
| 振动极限 |
1,000克最大（正弦） |
| 冲击限制 |
2,000克最大 |
5,000克最大 |
10,000克最大 |
温度范围
型号3021、3022、3023
型号3021HT 3022HT 3023HT |
-100至+350度F（-73至+175摄氏度）
-100至+500摄氏度F（-73至+260 ver c） |
| 湿度3 |
0％至95％R.H.（非调节） |
| 基础应变灵敏度 |
0.008 g/μE等价，典型 |
| 电磁灵敏度 |
0.02 g（eseriv / 100高斯） |
| 身体的 |
3021和3021HT |
3022和3022HT |
3023＆3023ht |
| 配置 |
单端压缩 |
| 尺寸 |
0.625英寸。十六进制。x 0.780英寸。H（15.9毫米十六进制X 19.8毫米H） |
| 重量 |
1.1盎司（30克） |
0.8盎司（23克） |
0.7盎司（21克） |
| 案例材料 |
18-8不锈钢 |
| 电界面 |
同轴10-32线 |
| 安装 |
10-32挖掘基地 |
笔记：
1在+75度F，10 g峰值，100 Hz；较低的频率限制由相关的电子设备确定
2引用灵敏度 @ 100 Hz。
3使用连接器受保护或密封的连接器，单位是环氧密封的
提供的配件
- （1）微型电缆组件，称为LNHT-10'
- （1）标准校准数据的可用性
- （1）安装螺柱，St.STL测量约10-32 x 0.375“ L
- （1）带有硬木存储箱
- （1）可追溯至N.I.S.T.的校准证书提供
