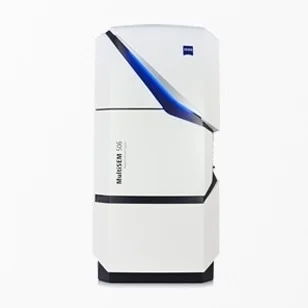

用户目前可以使用Zeiss Multisem发布多达91个并行电子梁的采集速度。这可以在纳米分辨率下以厘米尺度上的尺度进行图像样品。扫描电子显微镜（SEM）系统已专门为可信赖和连续的24/7操作开发。
仅通过设置高通量数据采集工作流，用户就可以通过MultiSem自动获得高对比度图像。
MultiSem已通过经过验证的ZEN成像软件进行了调节，其所有选项均以直观而灵活的方法排列。
Zeiss Multisem 505扫描电子显微镜在2015年获得了显微镜今日创新奖。
强调
以最高速度和纳米分辨率获取图像
-
无匹配的成像速度，多达91个电子束可以同时发挥作用
-
改进的SE检测可以在低噪声水平下获得高对比度图像
-
MultiSem在4 nm像素尺寸的面积不到三个小时不到三个小时来成像1cm²
获取和图像大型样品
-
用户可以对完整的样本进行成像，并找到解决科学问题所需的一切
-
样品持有人可以使用MultiSem，总面积为10 cm×10 cm
-
自动采集协议允许大量的区域成像，用户将能够获得精美的纳米级图像，而不会失去宏观结构
Zen成像软件
-
用户可以使用ZEN软件以简单而直观的方法来调节MultiSem，这已被证明是所有Zeiss成像系统的证明
-
智能自动调整例程帮助用户，同时捕获具有高分辨率和高对比度的图像
-
用户可以轻松，快速地设置复杂的自动采集程序，这些过程适合使用Zen Imaging软件调整为样品。
技术
MultiSem同时应用多个电子束（绿色：照明路径）和并行的检测器，并且经过细调的检测路径（红色）收集了二次电子（SE）的巨大产率进行成像。
每个光束在一个样品位置处执行同步扫描程序，从而产生一个子图像。这些梁以六角形的方式固定。通过将所有图像瓷砖共同组合，已经开发出完整的图像。
对于快速数据记录，已使用并行计算机设置进行快速数据记录，从而提高完整的成像速度。在MultiSem系统中，图像采集和工作流控制过程均分开。
集成工作流程
串行阵列层析成像用于获取大量
-
用户有可能自动将树脂包裹的生物组织与原子能组分开，该组织可以在一天内收集多达1000个串行部分。
-
截面胶带可以安装在硅晶片上，然后可以用蔡司光显微镜对样品成像。可以利用Shuttle and Find和Zen成像软件制作概述图像。
然后，可以将晶片转移到多游戏中，并可以利用借助相同的ZEN用户界面来导航样品。
-
完整的采集工作流实验已使用一个图形控制中心进行了设置。有效的自动化部分检测使用户可以在短时间内确定并瞄准其感兴趣的区域。
