所有类型降水的激光序列 - OTTPARSIVEL²

Ott Parsivel2是一种尖端的激光序列,可测量各种降水量。牧师2检测掉落颗粒的大小和速度,将它们分为32个不同的大小和速度类别之一。欧洲杯猜球平台原始数据用于量化降水的形式,数量,严重性和动能,及其可及性和雷达反射率。

  • 接口:SDI-12 / RS-485,脉冲
  • 测量技术:激光光学
  • 产品亮点:同时测量32类的粒度和速度
  • 测量的参数:降水形式,强度,滴尺寸分布,雷达反射率

优点

  • 准确 - 注意到穿过测量区域的每个降水粒子的实际尺寸和速度,并且所有适用的气象参数均来自这些测量值。
  • 耐用 - 在所有环境条件下持续且详细的降水信息,并纳入过电压保护
  • 无维护 - 没有移动部件或收集桶,与小费桶雨量仪不同
  • 易于使用 - 使用OTT ASDO用户软件,合并USB端口配置和在线监视,以进行简单的PC数据审核
  • 节能 - 经济的电子设备和电力分开,可控的头部加热,可灵活设计的电源,以最少的功耗

使用的示例

  • 侵蚀建模 - 动态降水能量由Parsivel计算2与其他参数(例如基态或浮雕)配对,为侵蚀模型提供了关键输入。
  • 早期洪水警告 - 当与水位传感器结合使用时,Parsivel2是初始洪水警告系统中的中心部分。
  • 监测道路条件 - 降水量和成分融合在一起,并具有一般的可见性测量,以提供准确的道路状况。
  • 降水测量 - 综合降水测量包括粒径,体积和强度。如世界气象组织(WMO)所指定的那样,降水量和类型分别计算为32个类别之一。

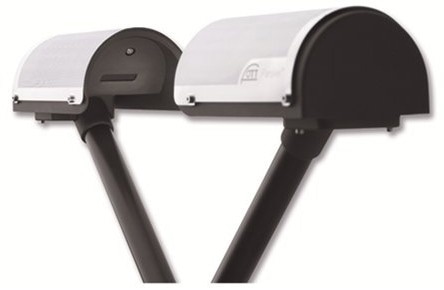

所有类型降水的激光序列

图片来源:OTT Hydermet GmbH

技术数据

资料来源:OTT Hydermet GmbH

光学传感器,激光二极管
波长: 650 nm
输出功率(峰值): 0.2兆瓦
激光课: 1(IEC/EN 60825-1:2014)
测量表面(w x d): 180 x 30毫米(54厘米2
测量范围
粒度: 液体沉淀:0.2 ... 8毫米
固体沉淀:0.2 ... 25毫米
粒子速度: 0.2 ... 20 m/s
分类: 32个尺寸和32个速度类
测量精度1) ±1尺寸类(0.2 ... 2 mm)
±0.5尺寸类(> 2 mm)
降水类型: 8种降水类型(毛毛雨,细雨/雨,雨,混合雨/雪,雪,雪粒,雨夹雪,冰雹)
输出
报告: WMO 4680/4677(Synop),
4678(元/规格)和NWS表
降水类型的分化: 毛毛雨,雨,冰雹,雪> 97%
(与天气观察者相比)
积雪深度强度(相当于体积)
降水强度: 0.001 ... 1200 mm/h
准确性1) ±5%(液体) /±20%(固体)
雷达反射率z: -9.999 ... 99.999 DBZ
动能: 0 ... 999.999 J/(M2H)
降水的可见性(MOR): 0 ... 20.000 m
除冰保护: 微处理器控制加热
电源
电源电子: 10 ... 28 V DC,反极性保护
能量消耗
电力消耗电子设备: 65[电子邮件保护]vdc / typ。1.6 w
功耗窗口加热器: 最大:4[电子邮件保护]vdc /[电子邮件保护]vdc;
最小:2[电子邮件保护]vdc /[电子邮件保护]VDC
加热能力传感器头: 50[电子邮件保护]vdc;
100[电子邮件保护]VDC
接口
接口(可配置2)): 所有值的RS-485。光谱数据(EIA-485; 1,200 ... 57,600波特)
计算值的SDI-12
用于PC连接的USB(配置和服务)
降水量脉冲输出量的输出继电器,最大为0.1 mm/脉冲。2 Hz脉搏率
物理信息
重量: 最大限度。6.4公斤
尺寸(H X W X D): 670 x 600 x 114毫米
环境条件:
温度范围: -40 ... +70°C
相对湿度: 0 ... 100%
保护: IP65,耐盐喷雾剂
防雷保护: 融合的
安装: 2英寸管道,Ø50... 62毫米
标准: EN 61326-1:2013,CE符合CE
2014/30/欧盟,CE符合CE

1)使用OTT测试系统在实验室条件下进行证明,并具有0.5 mm,1.0 mm,2.0 mm和4.0 mm的参考粒子模拟
2)提供的ASDO配置软件(基本版本)
