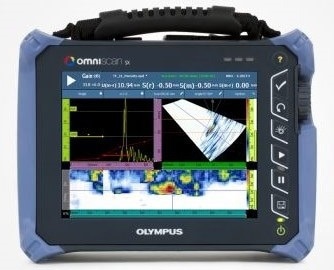

的OmniScan®SX是一个股票的探伤仪OmniScan DNA和受益于20多年的相控阵知识。OmniScan SX有新的、更用户友好的软件接口,提出了8.4。(21.3厘米)触摸屏以提高可用性。
OmniScan SX是单一群体、模块化仪器,对于要求较低的应用是可行的和负担得起的。
SX PA和SX UT OmniScan SX的两个变量。SX PA, 16:64PR相控阵设备,包含一个传统UT通道回波脉冲,pitch-catch,或TOFD检测,就像SX UT。OmniScan SX提供前所未有的流动性为OmniScan因为它是小于OmniScan(轻33%和50%。
图片来源:明显的公司
全屏模式,有效提高可视性和许多菜单任务转化为简单的触屏操作,OmniScan SX触摸屏是一种选择。友好的用户界面提供了流体光标动作,菜单选择,缩放,门变化,输入文本和价值。
图片来源:明显的公司
这些,连同其他高端集成功能,包括浅显易懂的设置和校准向导、快速刷新率S-scan和a扫描显示器,和快速脉冲重复频率(脉冲),使OmniScan SX高效检验工具。
我们全面的扫描、探测和配件,以及专用软件合作伙伴,无损检测SetupBuilder OmniPC,都与OmniScan SX完全兼容。
通过采集和分析,从设计和设置的软件和硬件一起提供一个简化的、有效的检验工作流程。
软件功能
更多的功能改进焊接和腐蚀领域包括新OmniScan软件。
该软件界面简单,响应时间减少作为持续改进的一部分,努力给客户最大的体验成为可能。
一些新特性包括:
- 交错
- 提高可访问性有更多互动菜单
- 纵向焊缝的几何弯曲射线追踪
- 出口C-Scan
- 在复合扫描
- 分析衰减增益
- 新端视图集团合并
- 优化主菜单和向导
- 滚动的布局,以方便解释
图片来源:明显的公司
增强多群布局,软件界面反映了扫描仪的设置应用程序需要一个multi-probe配置。安排是明确的和吸引人的由于多次扫描的位置是基于多远从焊缝的中心。
应用程序
奥林巴斯现在有一个新鲜的、适应性强的工具来增加其原始的集合,有创造力,全面的市场解决方案旨在简化工作流和提高生产力。
相控阵焊缝质量检验
手动和半自动相控阵由焊接检查解决方案明显/奥林巴斯石油和天然气部门围绕OmniScan PA。这些系统提供高速检测功能,使它更容易阅读的迹象,并且可以用于检验根据ASME, API,和其他代码标准。
图片来源:明显的公司
腐蚀映射和综合检查
图片来源:明显的公司
OmniScan SX已经使零度考试更容易接受。明显/奥林巴斯提供解决方案已经成功应用于现场腐蚀或复合检查发现异常或墙壁的损失。
TOFD焊缝质量检验
图片来源:明显的公司
一种快速而有效的方法寻找TOFD焊缝缺陷。是快速、经济、和能力大小制造缺陷焊缝的体积,这是一个困难的区域焊接。
组件检查
裂缝、墙损失和其他损失可以在组件中使用超声方法检查。OmniScan SX是一个特别具有成本效益的选择这种单一群体的检查,因为它可以容纳两角和线性零度梁。
图片来源:明显的公司
规范
中概述的基本仪器和软件标准ASME, AWS API,和EN OmniScan SX达到或超过规定的。
来源:明显的公司
| 。 |
| 住房 |
外形尺寸(W x H D) |
267毫米×208毫米×94毫米(10.5英寸。×8.2英寸。×3.7)。 |
| 重量 |
与电池3.4公斤(7.5磅) |
| 数据存储 |
存储设备 |
SDHC卡*或最标准的USB存储设备。
* Lexar®品牌记忆卡建议优化结果。 |
| 数据文件大小 |
300 MB |
| I / O端口 |
USB接口 |
2个USB接口,符合USB 2.0规范 |
| 声音警报 |
是的 |
| 视频输出 |
视频出来(SVGA) |
| I / O线 |
编码器 |
两轴编码器线(正交,上,下,或时钟/方向) |
| 数字输入 |
4数字TTL输入5 V |
| 数字输出 |
3数字输出TTL、5 V, 15马最大输出 |
| 收购开/关开关 |
是的,通过配置数字输入 |
| 功率输出线 |
5伏,500毫安输出功率线(短路保护) |
| 输入速度 |
5 V TTL速度输入 |
| 显示 |
显示尺寸 |
21.3厘米(8.4英寸)(对角线) |
| 决议 |
800 x 600像素的像素 |
| 亮度 |
600 cd / m2 |
| 可视角度 |
水平:-80°- 80°垂直:-60°- 80° |
| 数量的颜色 |
1600万年 |
| 类型 |
TFT液晶 |
| 电力供应 |
电池类型 |
智能锂电池 |
| 电池数量 |
1 |
| 电池寿命 |
在正常操作条件下至少6个小时 |
| 环境规范 |
操作温度范围 |
-10°C到45°C
(14ºF到113ºF) |
| 储存温度范围 |
-20°C到60°C(4ºF到140ºF)与电池
-20°C到70°C(4ºF到158ºF)没有电池 |
| 相对湿度 |
马克斯。70% RH 45°C不能凝固的 |
| 进入保护等级 |
为了满足IP66的要求 |
| 防震等级 |
根据mil - std - 810 g Drop-tested 516.6 |
| 超声波规范(适用于omnisx - 1664 pr) |
连接器 |
1相控阵连接器:奥林巴斯PA连接器
2 UT连接器:罗曼兰00 |
| 的焦点法律 |
256年 |
| 探针识别 |
自动探测识别 |
| 脉冲发生器/接收器 |
孔径 |
16个元素 |
| 的元素数量 |
64个元素 |
| 脉冲发生器 |
PA渠道 |
UT通道 |
| 电压 |
40 V, 80 V和115 V |
95 V、175 V和340 V |
| 脉冲宽度 |
从30 ns - 500 ns可调;2.5 ns的分辨率 |
从30 ns - 1000 ns可调;2.5 ns的分辨率 |
| 脉冲波形 |
消极的方波 |
消极的方波 |
| 输出阻抗 |
35Ω(回波脉冲模式);
30Ω(沥青-捕获模式) |
< 30Ω |
| 接收机 |
PA渠道 |
UT通道 |
| 获得 |
0 dB - 80 dB,最大输入信号550 mVp-p(全屏高度) |
0 34.5 dB - 120 dB最大输入信号Vp-p(全屏高度) |
| 输入阻抗 |
60Ω(回波脉冲模式);
150Ω(沥青-捕获模式) |
60Ω(回波脉冲模式);
50Ω(pulse-receive模式) |
| 系统带宽 |
0.5 MHz至18 MHz(注:前所述0.6 MHz下限使用严格3 dB截止频率衰减。) |
0.25 MHz 28 MHz (3 dB) |
| 波束形成 |
扫描类型 |
扇形或线性 |
| 组数量 |
1 |
| 数据采集 |
PA渠道 |
UT通道 |
| 有效的数字化频率 |
100兆赫 |
100兆赫 |
| 最大脉冲速率 |
6赫兹(C-scan) |
| 数据处理 |
PA渠道 |
UT通道 |
| 数量的数据点 |
8192 |
| 实时平均 |
PA: 2、4、8、16 |
UT: 2、4、8、16、32、64 |
| 整流器 |
射频、全波半波+半波- |
| 过滤 |
3低通,带通,高通滤波器 |
3 6 3低通,带通,高通滤波器(TOFD 8时低通滤波器配置) |
| 视频过滤 |
平滑(调整探头频率范围) |
| 数据可视化 |
a刷新率 |
a: 60赫兹;S-scan: 60赫兹 |
| 数据同步 |
内部时钟 |
1赫兹6赫兹 |
| 在编码器 |
2轴:从1到65536步 |
| 可编程Time-Corrected增益(TCG) |
数量的点 |
16:一个TCG (time-corrected增益)曲线/焦法 |
| 最大坡度 |
40 dB / 10 ns |
| 警报 |
数量的警报 |
3 |
| 条件 |
盖茨的任何逻辑组合 |
OmniScan SX满足或超过最低仪器和软件需求中指定ASME, AWS API,和在代码
