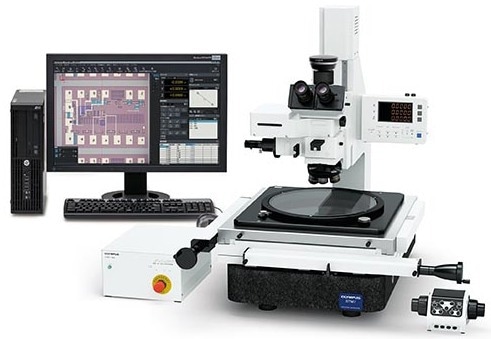

的明显/奥林巴斯STM7范围特性测量显微镜,可以定制以满足用户需求,无论大小,复杂性,或类型的样本被分析。
精致的光学性能
现代光学显微镜有相同的UIS2 infinity-corrected STM7系列的光学系统。
因此,像差是完全从观察图片,导致高分辨率和高对比度的图像,可以非常精确的测量。
可靠的测量用石头Stage-Mounting盘子
STM7-LF有限元分析。图片来源:明显的公司——工业显微镜
STM7系列特性非常有弹性,耐与花岗岩表面板框架,进一步提高测量精度。这种稳定性使亚微米水平测量以最小的误差。
用户友好的、高精度、使用硬件测量
图片来源:明显的公司——工业显微镜
高度精确测量更为重要,因为现代制造技术越来越更精确;这适用于XY和Z轴。作为回应,明显/奥林巴斯开发的第一个反射活跃,共焦自动对焦系统。
可靠的质量基于严格的可追溯系统
严格的可追溯系统严格控制的精度测量显微镜,和明显/奥林巴斯甚至提供可追踪的校准时安装。
- 可追溯性系统根据不同时代和国家/地区。每个国家/地区校准样品用于STM7校准
- 的校准证书明显/奥林巴斯公司测试和分析中心,验证了ILAC-MRA校准认证组织(JCSS注射)
提出的模型
可靠的模块化系统
用户可以自由选择他们想要的特征从五个选项。
表1。来源:明显的公司——工业显微镜
|
STM7-SF |
STM7-MF |
STM7-LF |
STM7-MFA |
STM7-LFA |
| z轴的焦点 |
手册 |
手册 |
机动化的 |
| 标准 |
男朋友或男朋友/ DF |
男朋友或男朋友/ DF |
男朋友或男朋友/ DF |
| 选项 |
DIC /波尔 |
DIC /波尔 |
DIC /波尔 |
测量目标
Brightfield |
■ |
■ |
■ |
集中导航器
STM7-FN |
■ |
■ |
■ |
自动对焦单元
STM7-AF |
- - - - - - |
- - - - - - |
■ |
测量支持软件
STM7-BSW
(多个图像对齐/米娅和扩展聚焦图像/ EFI)
STM7-ASW-ME |
■ |
■ |
■ |
观察法
DIC:微分干涉对比
男朋友:Brightfield
波尔:偏振光
DF:暗视野
规范
表2。规范STM7(手动模式)。来源:明显的公司——工业显微镜
| 手动模式 |
|
小舞台 |
中型阶段 |
大舞台 |
|
STM7-SF |
STM7-MF |
STM7-LF |
| 显微镜的身体 |
焦点 |
垂直运动范围 |
175毫米 |
145毫米 |
| 最大可测量的高度 |
120毫米(测量目标)
175毫米(冶金客观) |
90毫米(测量目标)
145毫米(冶金客观)* 1 |
| z轴测量分辨率 |
0.1嗯 |
| z轴驱动方法 |
手动同轴/粗聚焦旋钮 |
| 照明 |
领导
照明 |
怀特:反射光照明,绿色:透射光照明 |
| 观察管 |
MM6-ETR正像三目的管(100:0/0:100) |
| 目镜(F.N.22) |
MM6-OC10X MM6-OCC10X(十字准线) |
| 目标 |
男朋友(明亮的字段) |
MM6C-KMAS
照明
5 res-esd
鼻甲
MPLFL5X 10 x, LMPLFLN20X 50 x 100 x
冶金目标 |
| 男朋友(Brightfiels) / DF(暗视野) |
MM6C-RLAS
照明
U-D5BDRES-ESD
鼻甲
LMPLFLN5XBD 10 xbd 20 xbd, xbd 50 xbd, 100
冶金目标 |
| 单位领导 |
白色(反映) |
MM6-ILW |
| 绿色(传播) |
MM6-ILG |
| 阶段 |
|
STM7-CS100 |
STM7-CS200 |
STM7-CS300 |
| 测量范围 |
轴100毫米,轴100毫米 |
轴200毫米,轴200毫米 |
轴300毫米,轴300毫米 |
测量精度
(左:测量长度) |
(3 + 2 l / 100)µm |
µm (3 + 4 l / 200) |
(3 + 6 l / 300)µm |
| 精度保证重量 |
6公斤 |
10公斤 |
15公斤 |
| 计数器 |
|
STM7-DI |
| 数量的轴 |
三个 |
| 单位 |
µm / mm /英寸/毫升 |
| 最小分辨率 |
0.1嗯 |
| 控制箱 |
STM7-CB |
| 手动开关 |
STM7-HS |
| 集中控制器 |
- - - - - - |
| 接口电缆 |
- - - - - - |
| 减振板 |
- - - - - - |
STM7-VI |
| 电力电缆 |
UYCP |
| 维度(W x D H)毫米 |
466 x 583 x 651 |
606 x 762 x 651 |
804 x 1024 x 686 |
| 体重(公斤) |
84公斤 |
152公斤 |
277公斤 |
| 电力消耗 |
100 - 120/220 - 240 v 50/60Hz
0.3 / 0.2 |
100 - 120/220 - 240 v 50/60Hz
0.3 / 0.2 |
100 - 120/220 - 240 v 50/60Hz
0.3 / 0.2 |
* 1在使用大型框架STM7-LF / STM7-LFA,标本的高度是100毫米或更少的可以放置在光的位置向后轴180毫米或更多。
表3。目标工作距离。来源:明显的公司——工业显微镜
| 客观的 |
1 x |
3 x |
5倍 |
10倍 |
20 x |
50 x |
100 x |
| 测量目标 |
MM6-OB系列 |
59.6 |
76.8 |
65.4 |
50.5 |
- - - - - - |
- - - - - - |
- - - - - - |
| 冶金目标 |
MPLFLN系列 |
Brightfield |
- - - - - - |
- - - - - - |
20.0 |
11.0 |
3.1 |
1.0 |
1.0 |
| LMPLFLN系列 |
长工作距离 |
- - - - - - |
- - - - - - |
22.5 |
21.0 |
12.0 |
10.6 |
3.4 |
| MPLFLN-BD系列 |
Brightfield /暗视野 |
- - - - - - |
- - - - - - |
12.0 |
6.5 |
3.0 |
1.0 |
1.0 |
| LMPLFLN-BD系列 |
Brightfield /暗视野,长工作距离 |
- - - - - - |
- - - - - - |
15.0 |
10.0 |
12.0 |
10.6 |
3.3 |
表4STM7-BSW系统需求。来源:明显的公司——工业显微镜
| 项 |
|
| CPU |
英特尔酷睿i3处理器3 GHz以上STM7-CU相机,英特尔酷睿i5或同等或更高要求DP23 / DP28相机 |
| 内存 |
4 GB或更多STM7-CU相机,而需要8 GB和16 GB的建议与DP23 / DP28相机 |
| 高清的可用空间 |
100 GB或更多的硬盘空间安装SSD硬盘推荐的高速图像采集 |
| 图形卡 |
图形卡用于分辨率1980 x 1080和32位的颜色 |
| 开车 |
DVD光驱 |
| 电脑输入设备 |
两只老鼠(按钮鼠标轮推荐),键盘 |
| 操作系统 |
Microsoft Windows 10 Pro / Pro工作站(64位) |
| Web浏览器 |
Internet Explorer 11 |
*微软Office 32位和64位2013/2016/2019/2021/365 (SAC)也支持。
表5所示。规范STM7(机动模型)。来源:明显的公司——工业显微镜
| 机动模型 |
|
中型阶段 |
大舞台 |
|
STM7-MFA |
STM7-LFA |
| 显微镜的身体 |
焦点 |
垂直运动范围 |
175毫米 |
145毫米 |
| 最大可测量的高度 |
120毫米(测量目标)
175毫米(冶金客观) |
90毫米(测量目标)
145毫米(冶金客观)* 1 |
| z轴测量分辨率 |
0.1嗯 |
| z轴驱动方法 |
机动化的
关注按钮:粗移动速度8毫米/秒(max)。
好的/粗聚焦旋钮:好的聚焦速度可以选择从4值(800µm 400µm 100µm 50µm) |
| 照明 |
LED照明 |
怀特:反射光照明,绿色:透射光照明 |
| 观察管 |
MM6-ETR正像三目的管(100:0/0:100) |
| 目镜(F.N.22) |
MM6-OC10X MM6-OCC10X(十字准线) |
| 目标 |
男朋友(明亮的字段) |
MM6C-KMAS
照明
U-5RES-ESD
鼻甲
MPLFL5X 10 x, LMPLFLN20X 50 x 100 x
冶金目标 |
| 男朋友(Brightfield) / DF(暗视野) |
MM6C-RLAS
照明
U-D5BDRES-ESD
鼻甲
LMPLFLN5XBD 10 xbd 20 xbd, xbd 50 xbd, 100
冶金目标 |
| 单位领导 |
白色(反映) |
MM6-ILW |
| 绿色(传播) |
MM6-ILG |
| 阶段 |
|
STM7-CS200 |
STM7-CS300 |
| 测量范围 |
轴200毫米,轴200毫米 |
轴300毫米,轴300毫米 |
测量精度
(左:测量长度) |
µm (3 + 4 l / 200) |
(3 + 6 l / 300)µm |
| 精度保证重量 |
10公斤 |
15公斤 |
| 计数器 |
|
STM7-DI |
| 数量的轴 |
三个 |
| 单位 |
µm / mm /英寸/毫升 |
| 最小分辨率 |
0.1嗯 |
| 控制箱 |
STM7-CBA |
| 手动开关 |
- - - - - - |
| 集中控制器 |
STM7-MCZ |
| 接口电缆 |
U-IFCBL200 |
U-IFCBL200 |
| 减振板 |
STM7-VI |
| 电力电缆 |
UYCP |
| 维度(W x D H)毫米 |
606 x 762 x 811 |
804 x 1024 x 844 |
| 体重(公斤) |
159公斤 |
284公斤 |
| 电力消耗 |
00 - 120/220 - 240 - 0.6 v 50/60Hz / 0.35 |
100 - 120/220 0.6 - 240 v 50/60Hz / 0.35 |
* 1在使用大型框架STM7-LF / STM7-LFA,标本的高度是100毫米或更少的可以放置在光的位置向后轴180毫米或更多。
表6所示。选择。来源:明显的公司——工业显微镜
| 。 |
| 目标 |
测量目标 |
MM6-OB系列
(1 / 3 x / 5 x / 10倍) |
| 集中导航器 |
集中导航器单元 |
STM7-FN |
| 绿色LED单元 |
MM6-ILG |
| 自动对焦 |
自动对焦单元 |
STM7-AF |
| 迪拜国际资本 |
反射光U-DICR DIC滑块 |
U-DICR |
| 软件/相机* 1 |
测量支持软件 |
STM7-BSW |
| 相机 |
数码相机低 |
STM7-CU |
| 数码相机中 |
DP23-CU |
| 数码相机高 |
DP28-CU |
| 电视适配器 |
C-mount相机港口管0.5 x镜头 |
U-TV0.5XC-3 |
| C-mount相机港口管0.35 x镜头 |
U-TV0.35XC-2 |
| 可旋转的舞台 |
为100 x 100毫米 |
STM7-RS100 |
| 为200 x 200毫米 |
STM7-RS200 |
| 为300 x 300毫米 |
STM7-RS300 |
| ND滤镜 |
ND滤镜(透光率6%) |
U-25ND6 |
| ND滤镜(透光率25%) |
U-25ND25 |
| 迪拜国际资本 |
DIC /偏振器 |
U-PO3 |
| DIC /分析仪 |
U-AN360-3 |
| 软件 |
米娅,EFI可选软件 |
STM7-ASW-ME |
| 脚踏开关 |
STM7-FS |
| 供电单元 |
MM6-ILPS-2 |
| 阶段测微计 |
OB-M / OB-MM |
* 1支持相机取决于STM7-BSW的版本。
