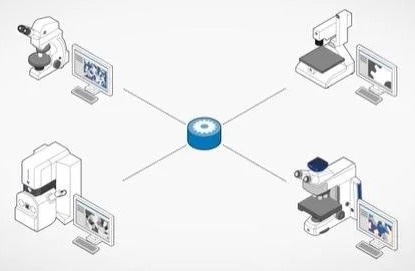

不同样品的集成观点不同成像模式和尺度是由蔡司禅宗连接软件。所有成像方法允许组织的融合和图像叠加。以下是一些禅宗连接的主要特点:
- 覆盖和对齐图像从任何来源
- 共焦移,光或电子显微镜和调整一次
- 获得一个整体形象
- 利用图像导航概述
- 多模式数据保存在秩序井然的项目
多用户设施的有效工具——一个大学或工业材料研究员实验室-蔡司禅宗连接是最省时,给了独特的见解,是有效的。欧洲杯足球竞彩
禅宗连接使几个显微镜的就业模式或对比方法,这是有益的测试分析等复杂的应用程序组件,构建分析电动车电池,研究石油等原材料,甚至评估金属中夹杂物样品。欧洲杯足球竞彩
突出了
图片来源:卡尔蔡司原材料欧洲杯足球竞彩
覆盖并使所有图片
- 所有图像数据上下文可以对齐并显示
- 蔡司禅宗连接存储的元数据长时间这样外部图像可以遵循的Bio-Formats标准
- 兼容所有第三方的成像技术
- 简单概述图像或复杂的多维图像可以从手机加载
图片来源:卡尔蔡司原材料欧洲杯足球竞彩
收购概述图像容易导航
- 调整阶段正确的位置单击概览图像,分析roi
- 使用概览图像路由并找到roi
- 识别成功图像上下文而放大,通过成像技术和分辨率域的边界
- 山的标本样品持有人从蔡司或任何第三方
- 图像样本与任何低放大系统或蔡司立体显微镜
图片来源:卡尔蔡司原材料欧洲杯足球竞彩
智能数据管理
- 获得所有相关的图像和数据集
- 寻找成像参数和显微镜使用过滤函数类型
- 保持了解实验期间的所有步骤,甚至几个月后
- 一个直观的默认标签附加到每一个形象一旦保存在数据库项目
应用程序
材料研究电动车
永久磁铁将决定未来的电动车。首先,概述图,然后使用克尔显微镜观察磁域和识别可信赖的磁阶段。下一阶段将进一步透露细节通过增加分辨率从微米到纳米尺度。
用户可能推断并连接磁参数和样品形态基于这些发现。最好评估数据在更广泛的背景下最高的分辨率。
大规模的概述,获得与蔡司Axio成像仪。图片来源:t·舒伯特Aalen大学,德国
磁畴结构可视化克尔显微镜。图片来源:t·舒伯特Aalen大学,德国
将高分辨率图像获得与蔡司σ300副。图片来源:t·舒伯特Aalen大学,德国
材料研究采油、核废物处置和碳捕获和存储
碳酸盐岩的孔隙结构进行调查。定义流、反应和运输在不同长度尺度和不同结构的异质性。为更清晰的视图,使用自动化的光学显微镜。
蔡司禅宗Intellesis可用于宏观结构分类和检测孔隙结构、微孔谷物,和坚固的岩石颗粒使用不同的颜色,纹理和强度。使用提供的数据区域的高分辨率场发射扫描电子显微镜可以确定。纳米级孔隙结构的变化可能会观察到的宏观非均质性。
覆盖的宏观细分(左)和自动光学显微镜图像显示微孔率和微孔谷物(右)。图片来源:t·舒伯特Aalen大学,德国
相关叠加的高分辨率光学显微镜和纳米电子显微镜数据数据。图片来源:t·舒伯特Aalen大学,德国
覆盖的分段(左)(右)高分辨率光学显微镜数据显示详细的孔隙结构。图片来源:t·舒伯特Aalen大学,德国
高分辨率纳米显微镜数据。图片来源:t·舒伯特Aalen大学,德国
材料研究钙处理钢中夹杂物
钙处理钢有助于限制有害的硫化锰的生产(MnS)。这可能导致伸长,因此,各向异性钢在轧制。
当利用修改MnS,强硬的硫化钙生成(CaS),艾滋病在保护钢铁各向同性。加入两张照片在一起得到一个大规模的角度完成样品。高分辨率的图片使用SEM可以获得。识别EDS分析的精确位置,改变位置。
首样,没有Ca治疗:示例概述和详细的包容(嵌入)收购蔡司Axio观察者。图片来源:t·舒伯特Aalen大学,德国
高放大扫描电镜图像(550年蔡司横梁)和EDS的地图的MnS包容。图片来源:t·舒伯特Aalen大学,德国
第二个示例与Ca治疗SEM图像的球状CaS包容和EDS地图。图片来源:t·舒伯特Aalen大学,德国
配件
蔡司禅宗数据存储
禅宗蔡司数据与一个中心数据管理系统在实验室。它允许数据采集后post-capture操作和个人照片的保存。分享功能和数据访问提供给所有的参与者。
图片来源:卡尔蔡司原材料欧洲杯足球竞彩
蔡司航天飞机和找到相关的显微镜
蔡司飞船&发现软件模块是易于使用,并提供一个高效的过程从扫描电子显微镜和光学显微镜覆盖数据。
标本容器与基准标记可用于建立一个坐标系在几秒钟内。光学显微镜可用于指定地区的材料的兴趣。获得高分辨率成像和分析,改变电子显微镜的roi。最后,将收集到的照片与各种显微镜的过程。
图片来源:卡尔蔡司原材料欧洲杯足球竞彩
图像分割在显微镜
深度学习的好处是有效利用单独的照片和获得真实的数据。所有后续的图像分析的主程序是图像分割。
蔡司禅宗Intellesis使用深度学习和Python可重复的分割结果。甚至没有经验的用户可以使用该程序,软件模块将自动部分照片。因此,它节省时间和减少用户的偏见。
图片来源:卡尔蔡司原材料欧洲杯足球竞彩
