610年和620年蔡司Xradia Versa 3 d x射线显微镜

需要更多的信息吗?

让我们帮你查询,小册子和价格要求

请求报价
下载拷贝

用户可以获得更高层次的多功能性的科学与工业研究与最新的3 d x射线显微镜模型在蔡司Xradia系列。

通过利用行业领先的分辨率和对比度,蔡司Xradia 610年和620年之间的界限无损亚微米尺度成像。

突出了

扩展的极限微和Nano-CT解决方案

更快更好的通量和扫描不失清晰
亚微米级无损显微镜完全完整的样品
图像质量高吞吐量
升级和扩展,以应对即将到来的进步和扩张
真正的空间分辨率500海里的体素的大小40 nm的最小的尺寸
原位成像无损微结构分类中,在控制设置
杰出的决议在一个广泛的各种各样的样本类型,比例,和操作范围

最高分辨率和通量

而传统的断层依赖于单级几何放大率,Xradia Versa使用新的两级放大光学和高通量x射线源在更短的时间内产生亚微米尺度分辨率的图像。

决议在远处(RaaD)架构支持高分辨率三维成像较大,密集的对象就像整个组件和机械。额外的平板扩展(FPX)使大样本的快速扫描(25公斤)以及导航键序列。

新的自由度

使用业界最全面的3 d x射线成像解决方案实现突破复杂的科学与工业研究材料和属性特征,促进吸收,和相衬。

3 d晶体衍射信息可以显示使用对比断层。用户可以增加的速度和精度扫描大型或罕见的样本使用先进的采集方法。机器学习的方法可以用来帮助样品后处理和分割。

总理4 d /原位解决方案

蔡司Xradia 600系列也可以描述的三维微观结构材料无损(欧洲杯足球竞彩原位)和分析形成发展随着时间的推移(4 d)。

Xradia Versa使用分辨率距离保持最好的长距离的决议,使其能够满足样品、环境室,精度高原位负载平台不牺牲分辨率。

Versa容易与其他蔡司显微镜来克服多尺度相关的成像问题。

应用实例

蔡司Xradia 610年和620年在工作

电子和半导体封装

典型的任务和应用程序

逆向工程和硬件安全,检查印刷电路板
跨长度尺度图像无损从模块包为submicron-resolution互连缺陷分析浆纱切片速度,可以补充体力
开展先进半导体包的结构和故障分析,包括2.5 / 3 d和扇出包、过程开发、提高收益率和结构分析。
提高网站和缺陷分布的理解看到无限的虚拟横断面图和平面图从任何角度的照片。

可视化的C4疙瘩、tsv Cu-pillar微突起在2.5 d包,使得高分辨率的观点在完整的包,1µm /体素。

可视化的C4疙瘩、tsv Cu-pillar微突起在2.5 d包,使得高分辨率的观点在完整的包,1µm /体素。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

虚拟截面从2.5 d包显示焊接裂缝和孔隙在C4疙瘩。

虚拟截面从2.5 d包显示焊接裂缝和孔隙在C4疙瘩。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

DRAM包互联在10毫米×7毫米×1毫米包包含一个4-die堆栈。焊料挤压很容易在三维可视化,0.8µm /体素。

DRAM包互联在10毫米×7毫米×1毫米包包含一个4-die堆栈。焊料挤压很容易在三维可视化,0.8µm /体素。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

虚拟截面微凸起的DRAM包。tsv 6μm直径和微观突起平均直径35µm。小焊料空洞2μm是可见的。

虚拟截面微凸起的DRAM包。tsv 6μm直径和微观突起平均直径35µm。小焊料空洞2μm是可见的。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

锂离子电池

典型的任务和应用程序

安全和质量评估:确定碎片,粒子发展,毛边的电接触或损坏聚合物分隔符。
一生和衰老的影响:纵向研究衰老的影响
配方创建和供应链管理:评估完整高效的供应商控制样品,揭示配方改变或节省成本,可能影响有效性或寿命。

完整的圆柱电池(160 kV)焊接毛刺,金属夹杂物,折叠和扭结在导电层。

完整的圆柱电池(160 kV)焊接毛刺,金属夹杂物,折叠和扭结在导电层。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

大囊细胞(120千伏)故障分析、肿胀、润湿、电解液气体逸出。

大囊细胞(120千伏)故障分析、肿胀、润湿、电解液气体逸出。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

小袋细胞(80 kV)——原位微观结构、老化效应在阴极粮食水平,分离器层。

小袋细胞(80 kV)——原位微观结构、老化效应在阴极粮食水平,分离器层。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

小袋单元:0.4×概述扫描;4×距离分辨率;20×距离分辨率。

小袋单元:0.4×概述扫描;4×距离分辨率;20×距离分辨率。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

加法制造

典型的任务和应用程序

研究内部组件的表面粗糙度无法通过其他方法
3 d成像与名义CAD模型进行比较
不熔化的颗粒,高红移欧洲杯猜球平台夹杂物和空洞探测到
确定最优工艺参数,详细的形状、大小和体积分布分析的粒子在一个加法制造(AM)粉床上执行欧洲杯猜球平台
微观结构的研究是部分使用高分辨率、无损成像

表面粗糙度评价AM印刷管(Ti-6Al-4V);高分辨率扫描获得的在体元~ 1.7毫米~ 3.4毫米。

表面粗糙度评价AM印刷管(Ti-6Al-4V);高分辨率扫描获得的在体元~ 1.7毫米~ 3.4毫米。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

成像不同A205是粉品质3.9µm立体像素分辨率。

成像不同A205是粉品质3.9µm立体像素分辨率。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

是生产铝齿轮的内部结构;3µm立体像素分辨率成像用于看到不熔化的颗粒,高红移夹杂物和小的空洞。欧洲杯猜球平台

是生产铝齿轮的内部结构;3µm立体像素分辨率成像用于看到不熔化的颗粒,高红移夹杂物和小的空洞。欧洲杯猜球平台图片来源:卡尔蔡司原材料欧洲杯足球竞彩

ISO 25178的表面粗糙度评价Ti-6Al-4V测试样本。结果XRM之间非常相似,蔡司Smartproof 5共焦显微镜。

ISO 25178的表面粗糙度评价Ti-6Al-4V测试样本。结果XRM之间非常相似,蔡司Smartproof 5共焦显微镜。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

欧洲杯足球竞彩材料研究

典型的任务和应用程序

观察特征在不同尺度的长度
衡量组织演变
证明了三维结构
检查失败过程、降低发病率和内部缺陷
执行原位和4 d时间调查了解加热的影响,干燥、冷却、润湿、压缩、紧张、排水、吸入等模拟环境研究

添加剂生产的晶格结构。

添加剂生产的晶格结构。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

多孔玻璃绝缘泡沫在不同长度尺度成像。

多孔玻璃绝缘泡沫在不同长度尺度成像。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

碳纤维增强聚合物复合材料。

碳纤维增强聚合物复合材料。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

局部高分辨率层析成象和分割的多个阶段的混凝土。

局部高分辨率层析成象和分割的多个阶段的混凝土。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

原材料欧洲杯足球竞彩

典型的任务和应用程序

用户可以研究钢铁和其他金属的晶粒排列
粒子分析完整的三维重建
在众多的尺度研究孔隙结构和流体流动
使用LabDCT Pro,观察晶体的形成
使用原位流技术,公开监督在孔隙流体流动的规模
提高采矿过程通过分析尾矿最大化挖掘工作,执行热力学浸出研究和执行QA / QC分析挖掘等产品铁矿石球团

个人黄金谷物从人口~ 26000黄铁矿颗粒识别。

个人黄金谷物从人口~ 26000黄铁矿颗粒识别。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

多尺度非侵入性描述砂岩的核心,显示高质量的非侵入性的内部断层和集成孔隙尺度分析调查(显示孔隙分离)。

多尺度非侵入性描述砂岩的核心,显示高质量的非侵入性的内部断层和集成孔隙尺度分析调查(显示孔隙分离)。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

传统的分立的橄榄石吸收对比图像。

传统的分立的橄榄石吸收对比图像。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

个人sub-crystals确定使用LabDCT Pro分解橄榄石。

个人sub-crystals确定使用LabDCT Pro分解橄榄石。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

生命科学欧洲杯线上买球

典型的任务和应用程序

成像的微妙的动物和植物没有样品制备或切片
3 d成像自然环境的生物样本
亚微米摄影坚实的东西,像种子全部
没有任何不同的样品制备,成像仍植根于本土的植物根系土壤

开花的XRM显微照片显示其在新的3 d视图组件。萼片(黄色)和花瓣(紫色)可以区分。

开花的XRM显微照片显示其在新的3 d视图组件。萼片(黄色)和花瓣(紫色)可以区分。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

蜻蜓,成像在本土没有任何样品制备和解剖结构。

蜻蜓成像在本土没有任何样品制备和解剖结构。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

种子是非常可靠的和紧凑的结构及其内部很难形象作为一个整体。图像显示了pre-shaped种子叶子将包含能量储层的进一步增长。

种子是非常可靠的和紧凑的结构及其内部很难形象作为一个整体。图像显示了pre-shaped种子叶子将包含能量储层的进一步增长。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

嵌入土壤中植物根:根可以被认为是土壤中的主要结构由不同大小和形状的颗粒。立体像素大小:5.5µm。

嵌入土壤中植物根:根可以被认为是土壤中的主要结构由不同大小和形状的颗粒。立体像素大小:5.5µm。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

技术的见解

无损成像最佳分辨率和对比度。

最高分辨率没有妥协

标准的x射线计算机断层扫描(CT)是有限的小样本大小高分辨率成像时将放大的几何性质。保持高分辨率对于较大的样品是很困难的,由于需要长时间的工作距离。

维持高分辨率的大样本结果很难扩展工作所需的距离。这限制了实际应用的最大分辨率广告大多数CT制造商。

蔡司Versa Xradia 600系列地址这些权衡通过合并双阶段的放大和高通量x射线源技术。

蔡司指定了一个真实的空间分辨率,提供一个统一的衡量显微镜对3 d x射线测量有效性。空间分辨率是指最小分离两个特点,一个成像系统可以正确的。蔡司Xradia 600系列Versa系统的最小立体像素大小40 nm能够达到500纳米的空间分辨率。

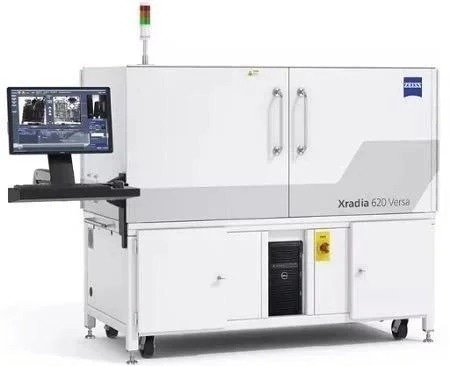

610年和620年蔡司Xradia Versa 3 d x射线显微镜

图片来源:卡尔蔡司原材料欧洲杯足球竞彩

更高的x射线通量源

众多的优势

Versa蔡司Xradia 600系列有一个革命性的高功率(25 W) x射线源技术,提供了比其前任更x射线通量。

的潜在来源将限制与改进的热管理有效性,增加了通量和吞吐量,决议效率。一个新的源代码管理系统提高响应能力来源,导致更快的扫描配置和更愉快的用户体验。

一个先进的x射线通量提供:

多个样本运行
更明显的衍射模式
长/ multi-scan工作流现在可能的(原位DSCoVer缝合,DCT)
更快的断层扫描
改善contrast-to-noise比率
大感兴趣的领域

蔡司Xradia 620 x射线源。

蔡司Xradia 620 x射线源。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

蔡司x光显微镜

电鲶的多才多艺的优势

蔡司Xradia Versa的两级放大设计,允许亚微米分辨率成像在长工作距离的决议(距离)为各种不同的样本大小和类型。

照片是第一几何放大,如传统microCT,然后设置到闪烁体,将x射线转换成可见范围的图像,然后使用光学显微镜在光学放大了CCD探测器。

提供更多的x射线光子,蔡司Xradia Versa 600系列提供了快速的结果更广泛的样本大小和类型的前提下解决。

610年和620年蔡司Xradia Versa 3 d x射线显微镜

图片来源:卡尔蔡司原材料欧洲杯足球竞彩

传统microCT架构

样品必须接近源实现解决方案。

样品必须接近源实现解决方案。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

蔡司XRM两级放大结构

独立样本成像距离源,使内部更大的样本在高分辨率成像无损。

独立样本成像距离源,使内部更大的样本在高分辨率成像无损。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

配件

扩展的范围在3 d先进材料表征的可能性。

蔡司先进重建工具箱

改善图像质量,和更高的吞吐量。

610年和620年蔡司Xradia Versa 3 d x射线显微镜

图片来源:卡尔蔡司原材料欧洲杯足球竞彩

人工智能(AI)简况重建方法是引入先进的重建工具箱(ART)的蔡司Xradia 3 d x射线显微镜(XRM)或microCT。更好的理解这两个x射线物理学和应用程序,用户可以最困难的成像方法的一些问题在小说和创新的方法。

用户可以探讨OptiRecon DeepRecon变异,以及PhaseEvolve艺术专有模块,提高数据采集,重建速度和图像质量不牺牲分辨率。

用户可以使用高级重建工具箱:

增强contrast-to-noise比率显示微小的差异
实现卓越的内部断层或吞吐量范围广泛的样本
增加样本的类需要重复工作流的速度一个数量级
提高数据收集和分析更准确和及时决策
改善图像质量

可选模块是基于工作站解决方案简单的可访问性和可用性:

PhaseEvolve对比改善
OptiRecon迭代重建
DeepRecon Pro和定制的深度上优于重建

610年和620年蔡司Xradia Versa 3 d x射线显微镜

图片来源:卡尔蔡司原材料欧洲杯足球竞彩

蔡司DeepRecon Pro提供了一个简单的,简单的和强大的人工智能和深层神经网络技术的应用,为提高x射线断层扫描结果没有先验知识的深度学习技术。[…]它帮助我们减少扫描时间原位流动相互作用实验,当我们需要使用长时间曝光。

马库斯博士哦!,x射线显微镜,EPOS-NL薄荷、乌得勒支大学,问

LabDCT职业

解锁晶体信息

粮食无损3 d成像校准和微观结构与LabDCT Pro是可能的衍射对比断层扫描(DCT),这是只有620年Xradia。能够准确地可视化三维晶体晶粒取向添加了一个新的水平,多晶金属合金等材料的表征,geomaterials、陶瓷、和药物。欧洲杯足球竞彩

理解组织性能的相互作用,结合模式
实验4 d成像研究微观结构演化
结合3 d晶体数据与三维微观结构信息
LabDCT Pro使标本与晶体结构从立方对称低对称系统,如单斜的材料欧洲杯足球竞彩
从更大的代表获得详细的三维微结构分析卷和各种样品的形状
使用专用4 x DCT目标,收集高分辨率的晶体数据。使用映射为更大的样本和大面积平板扩展来提高吞吐量(FPX)

无损的三维纹理映射一个阿姆柯铁样品与插图的各种纹理分析,可以进行一个典型LabDCT数据集。

无损的三维纹理映射一个阿姆柯铁样品与插图的各种纹理分析,可以进行一个典型LabDCT数据集。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

平板扩展

高吞吐量、图像显著更大的样本

可选的平板扩展(FPX)使大样本、高通量从蔡司扫描图像质量最高的。FPX提高成像的多功能性和工作流平台解决方案效率与工业和学术调查。

Scout-and-Zoom蔡司x射线显微镜功能,利用FPX执行探索性“童子军”扫描在更大范围内识别内部对象的兴趣更高分辨率的“缩放”扫描而无需复杂的样品处理。

FPX也具有较高的吞吐量和大面积LabDCT Pro的映射功能。

三级Scout-and-Zoom工作流。

三级Scout-and-Zoom工作流。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

原位实验

推动科学发展的限制

蔡司Xradia x射线系统是一个行业领先的3 d成像范围广泛的解决方案原位钻井平台,如高压流细胞,紧张、压力,以及加热阶段。

扩大研究在三维空间之外,4 d实验使用x射线无损的本质分析扩大研究时间的维度。的蔡司Xradia XRM平台能够提供广泛的原位钻井平台,如高度加压流细胞,紧张,压缩,温度阶段,user-customized设计。

的蔡司Xradia XRM可以用一个可选的升级原位界面工具包,包括机器人集成包,一个强大的连接指南和其他设施(通孔),和食谱软件从Scout-and-Scan中提供操作简单的用户界面。

将蔡司Xradia XRM Xradia 620 Versa x光显微镜获得决议在远处的好处(RaaD)样本的最大效率的层析成像技术在原位室或钻井平台的分辨率限制原位研究推动。

拉伸试验的激光焊接钢增加负荷。

拉伸试验的激光焊接钢增加负荷。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

SmartShield

保护样品容易优化实验设置

SmartShield是一个解决方案,保护样品和显微镜。这避碰系统的工作原理与侦察和扫描控制系统。它使管理Xradia Versa比以往任何时候都更有信心。按一个按钮,SmartShield创建一个数字保护涂层基于样本的尺寸。

SmartShield提供了以下好处:

无与伦比的扫描清晰
保持重要的样本和投资的安全
更好的操作符功效是通过一个简单的示例设置
升级用户体验对于新手和有经验的用户

计量扩展

增加了在x射线显微镜测量精度

计量扩展(简称MTX)将620年Xradia Versa转换成一个认证的测量精度的解决方案,超过标准CT技术的约束。这是至关重要的工业和学术实验室,组件精简和合并高分辨率测量需求的推动作用越来越大。最好是使用高分辨率x射线成像结合精确的计量。

XRM检查:蔡司已经开发了一个(领域)长度标准验证小规模维度的CT测量的准确性。

XRM检查:蔡司已经开发了一个(领域)长度标准验证小规模维度的CT测量的准确性。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

揭示最小尺寸

测量准确

校准程序的执行后,用户执行精确测量,使结果可用标准计量软件进行进一步处理。
校准工作流程很简单:MTX包中包括一个集成的user-guided校准工作流程。
紧凑的卷,高分辨率:MTX使高维测量精度在125毫米³重建的卷。
主要CT测量精度:当校准与MTX的蔡司Xradia Versa占有的市场最大允许误差值MPESD = (1.9 + L / 100)μm测量的小卷,L是测量长度在毫米。

智能手机摄像头模块的非接触性、非破坏性测量。

智能手机摄像头模块的非接触性、非破坏性测量。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

自动装卸机

提高样品处理的效率

自动装卸机选项允许一次项目多达70个样品按顺序运行。

自动装卸机选项允许一次项目多达70个样品按顺序运行。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

提高仪器的可用性与可选自动装卸机,供所有蔡司Xradia x射线显微镜平台。

用户可以在提高效率的同时减少参与的频率通过排队多个工作。他们可以加载到14个样本,每个样本容量为70,安排他们运行在一夜之间或几天。

机械稳定性业内前所未有的支持大容量量化重复扫描类似的样品。

宽视野模式

图像更大的样本和更大的灵活性

这样的形象大样本广角模式6“立体声扬声器。

这样的形象大样本广角模式6“立体声扬声器。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

与强大的横向视野拍照,用户必须使用广角模式(WFM)。宽侧的视野可以提供一个3×3 d体积较大或立体像素密度大于基本视野大样本。

所有Xradia Versa系统支持与0.4×WFM的目标。620年Xradia Versa系统还包括WFM 4×客观。当结合垂直缝,WFM使用户能够拍摄更大样本的质量。

自动过滤装置

简化困难的检验样本

自动过滤变换器(AFC)提供12标准过滤器与房间12定制过滤器。

自动过滤变换器(AFC)提供12标准过滤器与房间12定制过滤器。图片来源:卡尔蔡司原材料欧洲杯足球竞彩

以提高对比度,x射线源衰减过滤器是用于调节x射线能谱突显出样本,这是依赖于样本的独特的材料特性。每个蔡司Xradia Versa是标准的12个过滤器。

手动过滤转移,610年蔡司Xradia Versa只有一个过滤槽。蔡司Xradia 620 Versa系统的自动过滤变换器(AFC)促进易用性提供无缝的过滤器修改合适的调查未知的材料。欧洲杯足球竞彩

Xradia 600系列的

来源:卡尔蔡司原材料欧洲杯足球竞彩

	610年蔡司Xradia Versa	620年蔡司Xradia Versa
空间分辨率^一个	500海里	500海里
分辨率在远处(RaaD™)^a、b (在50 mm工作距离)	1.0μm	1.0μm
最低可实现的体素^c (立体像素大小在样本最大放大倍数)	40海里	40海里
源电压范围	30 - 160千伏	30 - 160千伏
源最大输出功率	25 W	25 W
Scout-and-Scan™控制系统	✓	✓
Scout-and-Zoom	✓	✓
蔡司OptiRecon	可选	可选
蔡司DeepRecon	可选	可选
SmartShield	✓	✓
垂直缝	✓	✓
XRM Python API	✓	✓
自动过滤变换器(亚)		✓
高纵横比断层扫描(鹿)		✓
双扫描对比可视化工具(DSCoVer)		✓
宽视野模式	0.4倍	0.4倍和4倍
蔡司LabDCT Pro衍射对比断层		可选
蔡司自动装卸机	可选	可选
原位接口设备	可选	可选
蔡司禅宗Intellesis	可选	可选
口服补液盐蜻蜓职业	可选	可选
蔡司计量扩展(MTX)		可选
