蔡司σFE-SEM高质量成像和高级分析显微镜

蔡司西格玛家庭FE-SEM集成技术与一个出色的用户体验。它还提高效率通过组织成像和分析操作。当使用蔡司西格曼家族的乐器时,用户将能够研究新材料,颗粒质量控制、生物或地质标本。欧洲杯足球竞彩欧洲杯猜球平台

用户不再需要在高分辨率成像做出让步;相反,他们可以使用低电压增益提高分辨率和对比度1 kV或更低。使用一流的EDS几何执行先进分析显微镜和获取分析数据以两倍的速度和更高的精度。

σ家族,用户加入世界高端nano-analysis。

• σ360核心成像设备的选择——直观FE-SEM成像和分析。
• σ560使用一流EDS几何提供高通量分析和实现自动化原位实验。

突出了

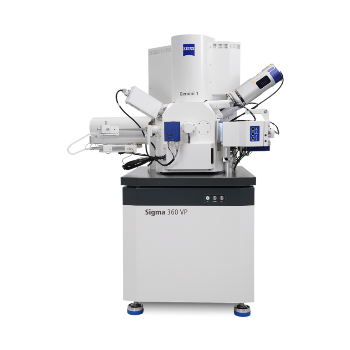

σ360 -核心设施的选择直观的收购

• 从设置基于ai的结果得到专家的指导。发现一个易于使用的影像工作流
• 注意1 kV和较低的区别。提高分辨率和对比度
• 使用极端的副总裁成像对非导体产生好结果

聚苯乙烯,成像NanoVP lite模式。图片来源:卡尔蔡司显微镜GmbH是一家

直观的影像工作流引导用户设置基于ai的结果

• 即使对于一个新手用户有效的结果。用一个简单的,学起来快速工作流,用户可以加快每一步,从导航到后处理,快速time-to-image和节省时间在训练。
• 软件自动化蔡司SmartSEM碰开始导航,参数设置,以及图像采集。
• 然后是禅宗的核心,包括特定于任务的工具包和最适合后处理。AI工具让用户组基于机器学习的图像。合并与连接工具包综合实验。另外,利用材料应用研究微观结构、粒度、层厚度。欧洲杯足球竞彩

图片来源:卡尔蔡司显微镜GmbH是一家

看到1 kV及以下的区别——增强分辨率和优化对比

• 光学列成像和分析性能是至关重要的。σ雇佣了蔡司双子座1电子光学,使特殊决议任何样本,特别是在低电压下工作。
• σ360 low-kV决议现在是设定在500 V 1.9海里。通过减少色差,可以提高1 kV解决10%以上为1.3 nm。
• 成像现在比以往任何时候都更简单,即使在困难的材料,甚至与后向散射检测变量(VP)模式的压力。欧洲杯足球竞彩

图片来源:卡尔蔡司显微镜GmbH是一家

完成副总裁极端——NanoVP lite模式的成像分析和成像

• 新NanoVP lite模式和探测器使它简单的获取高质量的数据与电压低于5 kV非导体。
• 结果,成像和EDS分析改善,提供更多surface-sensitive数据,更快的收集时间,增加主要电子束电流更快的EDS映射。
• 新的探测器,如aBSD1(环形后向散射电子检测器)或汇集(级联电流),提供一流的图像在低电压。

图片来源:卡尔蔡司显微镜GmbH是一家

σ560 -高通量分析自动化原位实验

• 有效的实际样品分析:SEM-based快速、通用的调查。
• 自动化现场在一个高度集成实验室研究:无人测试。
• 图像具有挑战性的样本小于1 kV:收集广泛的样本数据。

图片来源:卡尔蔡司显微镜GmbH是一家

有效的实际样品分析——调查与多功能性和EDS的加速

• σ的一流EDS几何560提高分析效率。即使在低束电流和低加速电压,两个180°截然相反EDS确保港口吞吐量和shadow-free映射。
• 额外的EBSD和WDS室提供分析超出了EDS的港口。
• 与新NanoVP lite模式,甚至非导体可以与更大的信号和调查对比。
• 新的aBSD4探测器很快产生图像高度地形样本。

图片来源:卡尔蔡司显微镜GmbH是一家

自动化原位实验:一个完全集成实验室无人测试

• 的原位σ实验室,一个完全集成的解决方案,允许operator-independent拉伸和加热测试的结果在一个无人值守,自动工作流。
• 提高工作流通过检查3 d纳米功能:进行3 d杆断层或基于ai图像分割。
• 新的aBSD4允许实时三维表面建模(3 dsm)。

图片来源:卡尔蔡司显微镜GmbH是一家

图像具有挑战性的样品很容易——看到1 kV及以下的区别

• 最好的成像和分析结果可以获得1 kV甚至500 V;σ的low-kV决议560年被指定为1.5 nm 500 V。
• 很容易调查困难样本在不同压力下在新的NanoVP lite模式,加速电压高达3 kV和新aBSD或汇集探测器。
• 保持一个清洁的环境是很重要的在研究电子设备。维护室从污染(强烈推荐)等离子体清洁和新的大气闸,允许6”晶片穿梭。

图片来源:卡尔蔡司显微镜GmbH是一家

应用程序

欧洲杯足球竞彩材料科学欧洲杯线上买球

探索各种材料样品的图片,包括纤维、聚合物、二硫化钼等欧洲杯足球竞彩。

骨折聚苯乙烯表面样本成像了解裂纹形成和粘附在聚合物的界面。σ560、3 kV NanoVP lite模式60 Pa室压力,汇集G2。图片来源:卡尔蔡司显微镜GmbH是一家

MSC胶囊(空心介孔二氧化硅)药物输送。后向散射成像揭示了氧化铁silica-nanocapsules核心。σ560 HDBSD 5 kV。©由诉布伦博士,德国科隆大学无机化学研究所。图片来源:卡尔蔡司显微镜GmbH是一家

碳纳米管(CNT)成像较低的电压。σ560、500 V Inlens SE探测器。图片来源:卡尔蔡司显微镜GmbH是一家

艾尔₂O₃球体。梯田的烧结颗粒surface-sensiti欧洲杯猜球平台ve下是可见的图像与高分辨率在500 V。一些梯田之间的距离是3海里一样小。σ560、500 V, Inlens SE。图片来源:卡尔蔡司显微镜GmbH是一家

粒子的表面从电池的阴极箔。材料对比是用来识别Li-NMC粘结剂(深色材料),与aBSD成像。图片来源:卡尔蔡司显微镜GmbH是一家

CVD-grown二硫化钼二维晶体在Si / SiO₂基质:崛起的图像展示了皱纹和二硫化钼的重叠部分晶体(绿色),多层(蓝色)和一层(红色),宽32µm形象。图片来源:卡尔蔡司显微镜GmbH是一家

生命科学欧洲杯线上买球

了解更多有关原生动物和真菌的微纳米结构,并披露超微结构块脸上或薄片样品。

放射虫的微妙的开放结构由ETSE毫不费力地成像探测器1 kV高真空下,图像宽度183µm。图片来源:卡尔蔡司显微镜GmbH是一家

蘑菇孢子成像1 kV高真空。这些精致、脆弱的结构还是可以轻易与σ500在低电压。图片来源:卡尔蔡司显微镜GmbH是一家

超微结构的苔藓虫Tricellaria inopinata,固着海洋生物的视野30µm。获得与560年蔡司σ,BSD探测器,1 kV, 30。网络图片来源:安娜Harald大白鲟,非典海洋分子生物学中心,挪威卑尔根大学的。

使用串行block-face自动采集三维脑超微结构成像。星形胶质细胞(青色)识别和分割。图片来源:彼得·芒罗博士和汉娜武装者,伦敦大学眼科研究所。

地球科欧洲杯线上买球学和自然资源

研究金属、岩石和矿石。

岩石样品成像的YAG-BSD提供高速图像由于性能的光进行掺钕钇铝石榴石晶体,在20 kV成像。图片来源:卡尔蔡司显微镜GmbH是一家

硫化镍矿石矿物学。矿物EDS地图、图像宽3.1毫米。示例:英国莱斯特大学的礼貌。

铁矿物学:拉曼铁矿石矿物鉴定,SEM图像和喇曼地图覆盖。(赤铁矿是红色、蓝色、绿色、橙色和粉红色;针铁矿是浅蓝色)。图片来源:卡尔蔡司显微镜GmbH是一家

铁矿物学、拉曼光谱:赤铁矿的光谱差异归因于不同的晶体取向。(赤铁矿是红色、蓝色、绿色、橙色和粉红色;针铁矿是浅蓝色)。图片来源:卡尔蔡司显微镜GmbH是一家

定量EDS garnet-bearing片麻岩突出的主要元素的热图(Ca)地球化学分区内关键矿物质。图片来源:卡尔蔡司显微镜GmbH是一家

工业应用

发现金属、合金和粉末进行了分析。

导电二氧化钛纳米粒子用作颜料和乳浊剂还是可以很容易在副总裁40 Pa模式C欧洲杯猜球平台2D探测器,宽度10µm形象。图片来源:卡尔蔡司显微镜GmbH是一家

25 - 50纳米氧化铁粒子成像aSTEM探测欧洲杯猜球平台器的暗视野模式在20 kV。图片来源:卡尔蔡司显微镜GmbH是一家

超导合金样品在1 kV的BSD成像。(Scalebar 20µm)。图片来源:卡尔蔡司显微镜GmbH是一家

氧化锌树突:检测电极形态变化的能量存储系统。σETSE 5 kV。图片来源:卡尔蔡司显微镜GmbH是一家
