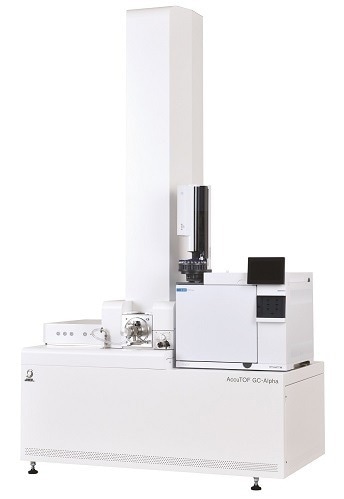

的JMS-T2000GC AccuTOF™GC-Alpha飞行时间质谱仪

α-新的开始。的JMS-T2000GC AccuTOF™GC-Alpha飞行时间质谱仪,最终的gc - ms与改进的性能和使用简单,开辟了一个新的世界的质谱分析。

的AccuTOF^™GC-Alpha雇佣了两个新的关键技术,以实现出色的性能,同时保持一切简单。

新的高性能硬件识别用户

的JMS-T2000GC AccuTOF^™第六代相JEOL GC-Alpha,使用理想的离子光学系统提供高离子传输(=灵敏度)和超高分辨率。

与新创建的硬件,AccuTOF^™GC-Alpha质量精度≤1 ppm,分辨率大于AccuTOF六倍^™GC的第一代。

的AccuTOF^™GC-Alpha gc - ms定性分析是最好的选择,因为它能够获得无与伦比的高质量数据的水平。

新一代分析软件的简单、快速的操作

并用gc - ms检测未知的化合物,一种创新的技术开发。在这种方法中,分析物在样品识别结合硬电离产生的数据(EI)获得的数据软电离(FI,π,CI)。

过程是由msFineAnalysis精简的软件,还提供了一个新功能,允许将两个相似的样品立即相比差分析。

运营商可以快速完成定性分析不熟悉他们的化合物和化合物不记录在这个新EI质谱库,msFineAnalysis的改进版本。

AccuTOF的性能^™GC-Alpha

高绩效的定性和定量分析

四个“高”规范和两个“宽”规范同时实现

的JMS-T2000GC AccuTOF^™GC-Alpha是一个高性能的gc - ms系统,同时实现高质量分辨率,质量精度高,灵敏度高,高速数据采集、宽动态范围和质量范围宽。

定性分析的结果是无与伦比的由于质量较高的分辨率和准确性。先进的气相测量,包括完整的二维GC (GC×GC),可以执行使用高速数据采集,复杂的混合物可以定性、定量分析由于宽动态范围。

女士直接测量,宽阔的质量范围是非常有益的,和高灵敏度允许前所未有的信息获得关于跟踪组件。

的AccuTOF^™GC-Alpha是一种非常有效的gc - ms系统,消除了化学分析的障碍。

高灵敏度

超高灵敏度的标准EI离子源可以追溯到定量分析。

图片来源:JEOL美国公司。

仪器检出限:IDL = 18.7 fg

使用传统的EI离子源,八个连续测量100 fg octafluoronaphthalene(探讨)收集。基于提取离子色谱图的峰面积和可重复性的分子离子,仪器检出限(IDL)决定。系统能够达到一个IDL 18.7 fg。

图片来源:JEOL美国公司。

宽动态范围:四个订单

标准的EI离子源是用来量化探讨浓度从0.1到1000 pg / uL(4订单),和高度的线性显示。一个复杂的组合与不同浓度可能受益于大动态范围包括定量和定性调查。

图片来源:JEOL美国公司。

高速数据采集:50赫兹

GCxGC和快速GC分析,色谱峰非常窄,因此需要一个支持高速数据采集的质谱仪。

的AccuTOF^™GC-Alpha是很好的搭配这些先进的色谱方法,因为它可以获得高达每秒50光谱数据。

GC×GC / EI TICC的柴油燃料。图片来源:JEOL美国公司。

质量范围宽:~ m / z 6000

飞行时间质谱仪的特点之一是他们的能力来衡量质量范围很广。gc - ms仪器通常是一个普通的上限m / z1000年,尽管AccuTOF^™GC-Alpha可以检测m / z6000和更高。女士这意味着直接探测方法,如现场解吸(FD),可以用来测量样品像低聚物。

5200年聚苯乙烯的FD质谱。图片来源:JEOL美国公司。

高质量分辨率:30000

定性分析,高质量分辨能力是至关重要的。下面的特点是规模较小的质量谱峰的结果所产生的增加质量分辨能力。

等于更好的质量精度更高的峰值重心稳定

质量m / z 28的分离。图片来源:JEOL美国公司。

质量精度高:1 ppm * 1

可以确定检测离子的元素组成高质量的准确性。平均质量精度(绝对值)10离子检测甲基硬脂酸使用“漂移”compensation-multiple质量校准函数mDa是0.05或0.45 ppm。

图片来源:JEOL美国公司。

(左)PFTBA的EI质谱。(右)甲基硬脂酸的EI质谱。图片来源:JEOL美国公司。

新的定性分析能力提供的各种软电离

AccuTOF^™GC-Alpha提供多种电离过程。

软电离,定性分析的有力工具

EI,最常用的电离方法在气相,优越的灵敏度和重现性,它是由许多library-searchable数据库。

硬脂酸甲酯的EI质谱。图片来源:JEOL美国公司。

对于任何一个科学家使用gc - ms确定新的信息,分子离子检测是至关重要的。EI,它使用一个高70 eV的电离能,产生大量的碎片离子,从中获得结构信息。

然而,EI经常无法显示强烈的分子离子信号。因此,定性分析的结果往往是不正确的,如果他们仅仅依靠数据库的搜索。

因此,它是至关重要的gc - ms分析,提高定性分析精度采用几种软电离方法除了EI。在AccuTOF^™GC-Alpha、化学电离(CI)、光致电离(π)和场电离(FI)选项。

的元素成分分析物可以准确地确定使用准确的质量测量功能的电离方法。

FI和FD ~分子量测定的理想软电离技术

FI和FD非常软电离技术,提供较低的内部能量比EI甚至CI分析物,从而产生明确的分子离子。因此,FI和FD是理想的分子量的测定。

• FI(字段电离)
  • 介绍了样品的离子源GC或标准样品进口的方法
  • 不同于CI, FI不使用试剂气体;不需要选择一个适合于分析物试剂气体
• FD(字段解吸)
  • 分析粉末样品分散在溶剂
  • 分析低收入mid-polar金属配合物
  • 分析高分子量样品不支持在气相,如聚合物
  • 示例应用到发射器和直接引入系统
  • 适用于热不稳定化合物的分析
  • 理想的样品溶于非极性溶剂

在FI和FD,消除电离发生的电子从中性通过高电场的作用。图片来源:JEOL美国公司。

FI和FD ~ EI / FI / FD结合离子源(可选)

一个离子源可以用于EI(硬电离)和FI / FD(软电离)。它是简单和快速EI和FI / FD之间切换。

• 特性
  • 不需要更换离子源
  • 不需要打破真空
  • 不需要试剂气体

使用这个组合的离子源和GC,以下分析:

• 通过图书馆搜索GC / EI定性分析
• GC / FI分子量测定
• 准确的质量测量

图片来源:JEOL美国公司。

π(光致电离)~ EI /π结合离子源(可选)

π是一个电离技术,利用光子从真空紫外灯电离(VUV)。的AccuTOF^™GC-Alpha离子源提供一个可选的组合,提供了EI(硬电离)和π(软电离)。这源意味着用户可以替代EI和π之间只需打开/关闭EI灯丝和π灯。

• 特性
  • 不需要更换离子源
  • 不需要打破真空
  • 不需要试剂气体

图片来源:JEOL美国公司。

图表的EI /π组合离子源。图片来源:JEOL美国公司。

π是特别有用的芳香族化合物的分析复杂混合物。这些化合物产生高强度的峰值与π因为他们强烈吸收紫外线。图片来源:JEOL美国公司。

AccuTOF^™GC-Alpha直接女士

直接女士模式有利于分析高沸点化合物和大众对GC无法访问。

TOFMS女士与内在质量范围宽是相配的直接模式

化合物的GC评估通常分子量小于500 Da;因此经常使用gc - ms目标化合物的分子量达超过1000。

然而,由于样品直接注入离子源的直接模式(没有采用GC),女士可以测量高沸点、高分子量和非挥发性的化合物。

的AccuTOF^™GC-Alpha质量范围为6000或更高。化合物可以在更广泛的质量范围比传统gc - MS检测,该系统适合女士在直接测量模式。

三个女士直接探测可供选择

• 样品溶解或分散在溶剂应用于丝小费
• 适用于高沸点和/或热不稳定的化合物
• 兼容EI和CI

环保局(直接接触探头)。图片来源:JEOL美国公司。

• 固体样品可以介绍了玻璃样品管
• 适用于高沸点和/或不溶性化合物
• 兼容EI和CI

(直接插入探针)。图片来源:JEOL美国公司。

• 样品溶解或分散在溶剂应用于碳排放国的小费
• 适用于高沸点、高分子量、和/或热不稳定的化合物
• 适合低收入mid-polar金属配合物
• 用于FD软电离

自民党(现场解吸探测器)。图片来源:JEOL美国公司。

聚合物FD和肯德里克质量缺陷的分析(KMD)分析

FD是一个电离过程中分析物分子电离,眠一个强大的电场。电流通过发射器中逐渐提高测量热分析物促进解吸/电离。

组件可以在不同的时间使解除吸附的最佳射极电流电离取决于分析物。分离的组件在一个混合是可行的,和质谱可以提取特定类的化合物。

此外,即使化合物是不分开的时间在解吸/电离,目标组件通过创建KMD情节仍然可以清晰的区分开来。

图片来源:JEOL美国公司。

关键特性

• 宽动态范围:4订单
• 高速数据采集:50赫兹
• 高质量分辨率:30000
• 质量精度高:1 ppm(根据我们的标准测试)
• 仪器检出限:IDL = 18.7 fg
• 质量范围宽:~ m / z 6000

关键技术

新的高性能的硬件

6^th一代JEOL气,JMS-T2000GC AccuTOF^™GC-Alpha,包括一个离子光学系统升级为达成超高分辨率。

一个orthogonal-acceleration飞行时间质谱仪(oaTOFMS)双阶段reflectron AccuTOF^™GC-Alpha。它使用一个完美的离子光学系统,达到极高的分辨率和高离子传输。

上面的公式是用来确定飞行时间质谱仪的分辨能力。新JMS-T2000GC AccuTOF^™GC-Alpha硬件是记住这个方程和雇佣了以下想法实现超高分辨率:

• 使t长:增加飞行距离4米
• 使Δt小:reflectron新的离子光学系统使用双阶段
• 使Δt小:离子传输系统,可以容纳离子广泛的动能

新开发的硬件,AccuTOF^™GC-Alpha特征分辨率比第一代AccuTOF高出六倍^™GC和质量精度≤1 ppm。

的AccuTOF^™GC-Alpha gc - ms定性分析是最好的选择,因为它获得无与伦比的高质量的数据。

新一代分析软件的简单、快速的操作

用气相色谱-质谱使用未知的化学物质可以确定一个小说的过程。此工作流结合硬电离产生的数据(EI)和提供的数据软电离(FI,π,CI)来识别分析物在样品。

AccuTOF msFineAnalysis软件^™GC系列自2018年推出以来一直受欢迎的尖端软件解决方案自动不明化合物的定性分析。

这个软件提供了一个新颖的方法,定性分析来识别未知的化合物通过有效地使用AccuTOF所提供的高质量的数据^™GC-Alpha。

进化到版本3

软件的操作简化msFineAnalysis版本3,也引入了一个新功能,允许将两个相似的样品立即相比差异分析。

运营商可以快速完成定性分析不熟悉他们的化合物和化合物不记录在这个新的的EI质谱库,msFineAnalysis的改进版本。

• msFineAnalysis的特点
  • 结合了EI / SI数据自动定性分析
  • 色谱峰反褶积
  • 组织与公共子结构分析提取的化合物
  • 微分分析直接比较两个样品

msFineAnalysis的帮助下,用户可以快速、有效地分析数据,腾出更多的时间去研究和创造性的尝试。
