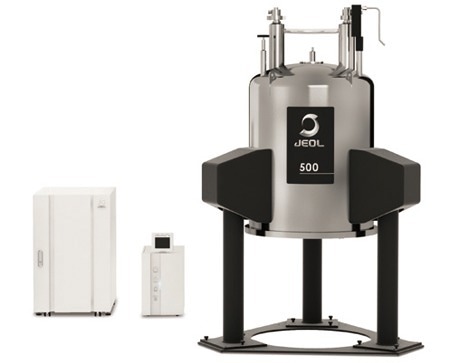

ECZ发光(JNM-ECZL系列)英尺光谱仪

ECZ发光(JNM-ECZL系列)是英国《金融时报》核磁共振光谱仪配备最先进的数字和高频技术。智能收发机系统中,高速,高精度数字高频控制电路,允许进一步小型化和高光谱仪的可靠性。它能够轨迹和固态核磁共振测量大小的同时保持传统的低场核磁共振系统的解决方案。

在单一物理射频通道,几个核脉冲列车可以使用新的操作多频率驱动系统。这意味着复杂的现代核磁共振实验可以运行在一个光谱仪用直截了当的配置。

本系列是是frequenty光谱仪的核磁共振频率由JEOL制造。

视频来源:JEOL美国公司。

关键特性

维护功能配置(多频率驱动系统)

JEOL已经开发了一种全新的多频驱动系统。扩大ECZ系统的初始概念,ECZ发光系统允许多个共振测量采用triple-resonance探针HCN和HCX常规双通道光谱仪探测器。

因此,复杂的multi-nuclei调查可以执行使用异常低成本、简单的核磁共振系统。

5毫米HCN探针与ECZ发光的系统配置。图片来源:JEOL美国公司。

HCP三重共振实验由2通道光谱仪(¹³C -³P H}{¹¹相关性)。图片来源:JEOL美国公司。

HCN三重共振实验由2通道光谱仪(CBCACONH)。图片来源:JEOL美国公司。

STS(智能收发机系统)

ECZ发光继承数字高集成的STS(智能收发机系统)和高频技术使用在前面ECZ系列。音序器,DDS(直接数字合成器),前苏联(频率合成器单位),发射机,接收机,采集器,门控制单元都集成在一个RF(射频)发射机/接收机。

一个射频发射器/接收器板是由两个4-frequency源单元——一个用于高频和低频和一个接收器。

八个频率源和一个接收器都包含在标准的安排。8核,32-frequency来源,和四个接收器可以支持的ECZ发光,当升级到四个射频发射器/接收器板。

STS的发射机/接收机系统还结合直接转换过采样和超外差欠采样技术,实现灵活的变频和有效和最佳信号传输/接收频率取决于目标。

调频改变了从0到10 MHz。图片来源:JEOL美国公司。

高度精确的数字控制

ECZ发光音序器的最低时间分辨率是5 ns,和它提供了快速控制频率、相位、振幅调制。ECZ发光还包含了数字正交检波(DQD)电路,允许动态频率和相位调制发射机和接收机系统的同步或异步。

这使得信号处理功能和高自由度高,有望应用于先进的固态核磁共振测量,近年来已变得越来越重要。此外,顺序记忆,quasi-infinite内存容量,结合独特的流媒体传输方法。

同时为几个相同的控制性能提供与外部系统的控制和同步程序。这些数字控制技术具有高速度和精度提供了一个理想的解决方案广泛的需求来完成各种复杂的核磁共振实验。

PM-BEBOP180相位调制脉冲。图片来源:JEOL美国公司。

¹H解耦¹⁹F -¹³C HMQC 2 d光谱。图片来源:JEOL美国公司。

宽动态范围

ECZ发光的高动态范围使用户能够清楚地捕捉小型核磁共振信号在核磁共振光谱,即使在强烈的存在(即核磁共振信号。残留溶剂信号)。

一个小¹³C卫星信号(4.6/1000000)的丙酮混合样本信号:H₂O: DMSO:丙酮= 25131:125:1(大约10% D₂O)是清晰可见。图片来源:JEOL美国公司。

低噪声前置放大器

新开发的低噪声前置放大器敏感性增强。灵敏度可以与ROYALPROBE一起使用时提高了10%^™/ ROYALPROBE^™HFX。

数字锁电路的稳定性

ECZ发光使用STS数字化控制技术²H锁以高精度和高速度。磁场波动的影响是更有效地抑制由于好的响应数字反馈电路的控制。

高速度和高精度数字锁反馈函数允许长时间稳定测量。

稳定性测试数据/ 12小时1 d¹H -¹³C HMQC需要遵守相关信号(左和右信号)¹³C-coupled1H已存在的比例约1%,并消除的直接观察信号¹²C-coupled¹H,它有一个存在的比例约为99%。这就是为什么它是用来检查稳定性。图片来源:JEOL美国公司。

简单的匀场

改善垫片套ECZ发光特性。此外,自动化1 d和3 d的速度梯度匀场例程已大幅增加ECZ系统相比,改善高吞吐量的核磁共振测量。

梯度匀场(²前后H)。光谱分辨率由梯度垫片调整。分辨率提高了20秒。图片来源:JEOL美国公司。

梯度匀场(¹⁹F),您可以选择¹⁹F信号,用它来调整与梯度匀场以及分辨率²H的信号。图片来源:JEOL美国公司。

差调整径向下垫片样品旋转(上)和纠正三维梯度匀场(底部)。图片来源:JEOL美国公司。

规范

更紧凑的光谱仪

同时也增强光谱仪性能,ECZ发光也小很多。大约三分之一的R系列卷及其传统的等效。

大小与传统模型与等效性能进行比较。图片来源:JEOL美国公司。

规范

来源:JEOL美国公司。

	JNM-ECZL G系列	JNM-ECZL R系列	JNM-ECZL S系列
频率	400 MHz - 1.3 GHz	400 MHz - 600 MHz	400兆赫
样本类型	解决方案/固体	解决方案/固体	解决方案
数量的渠道	2(标准)	2	2
功率放大器	100 W(标准)	100 W	50 W
高频率	200/500/1000 W(可选)
功率放大器	300 W(标准)	300 W	150 W
低频率的	500/1000/2000 W(可选)
磁场梯度放大器	10(标准) 30/50(可选)	10	10
控制台大小W××D H	600×855×1279毫米	536×730×855毫米	536×730×855毫米

阵容

三个不同的变体的ECZ发光提供适应各种用户需求。所有版本都配备了用户友好的三角洲软件和高性能数字高频技术。

JNM-ECZL G系列

ECZL G系列是现代核磁共振技术的旗舰车型。同时保留为各种应用程序所需的可扩展性,光谱仪的足迹ECZR已经下降到低于60%。

支持三个或更多通道、大功率放大器,和高输出磁场梯度,适应性强的增长,可以部署在一个最小的配置同时仍然允许未来的功能开发。它是一个灵活的FT-NMR系统能够应对变化的用户应用程序和引进最新的应用程序。

双机架配置。图片来源:JEOL美国公司。

图片来源:JEOL美国公司。

JNM-ECZL R系列

ECZL R系列是一个紧凑的光谱仪,兼容600 MHz的磁场。ECZR的足迹小于50%的,而且它还可以用于固体测量。

图片来源:JEOL美国公司。

JNM-ECZL S系列

ECZL年代系列是一个简化版本,包含ECZL系列的高性能数字高频技术,致力于400 MHz solutions-state NMR。

图片来源:JEOL美国公司。
