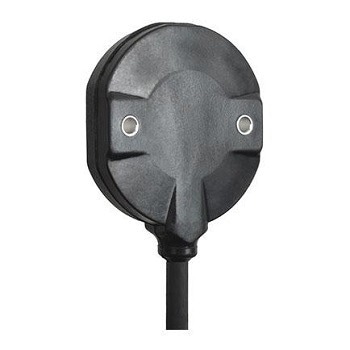

ACW4传感器绝对单匝的测量

Sensata贝传感器ACW4传感器给绝对测量单匝IO-Link输出在一个over-molded,模块化的形式提供了灵活性和环境保护。

应用程序

  • 过程自动化
  • 工厂自动化

特性

  • 两部分的设计、ACW4 IO-Link绝对单匝位置传感器在安装过程中提供了最大的灵活性
  • 与IO-Link容易调试和配置
  • IO-Link COM3传输速度
  • 通用电源通过IO-Link主人
  • 具有数据存储功能的简单设备更换
  • 健壮和优良的耐冲击和振动
  • 先进的磁技术
  • 扩展操作温度范围从-40°C到85°C
  • 标准IP65保护(IP69K选项)
  • 解析:可编程的12位/
  • 标准M12连接器

规范

机械

表1。来源:Sensata Technologies, Inc .)

终止妊娠 PUR电缆M12 5针连接器
住房 Technomelt PA638黑
重量 0150公斤

表2。来源:Sensata Technologies, Inc .)

电角 360°
输出函数 IO-Link V1.1 COM3 (230、4 k波特)
最小的周期时间 1毫秒
决议 单匝:12位
精度 + / - -0.3% 360°
可重复性 + / - -0.1% 360°
电源电压 18到30 Vdc
当前的需求 < 40马
保护 过压保护:是的
反极性保护:是的
短路保护:是的
EMC IEC 61000-4-2静电放电(ESD) 4 kV, 8千伏
IEC 61000-4-3电磁场10 V / m (80 MHz - 1 GHz), 3 V / m (1.4 GHz - 2 GHz), 1 V / m (2 GHz - 2.7 GHz)
IEC 61000-4-4电快速瞬变(破裂)1 kV
IEC 61000-4-6进行干扰,由射频场10 VEMF

环境

表3。来源:Sensata Technologies, Inc .)

保护类(密封) IP65
温度范围 操作 -40°C到85°C
存储 -40°C到85°C
冲击 ≤2000理科硕士2(6 half-sine女士)
振动 ≤200理科硕士2(55…2000赫兹)
