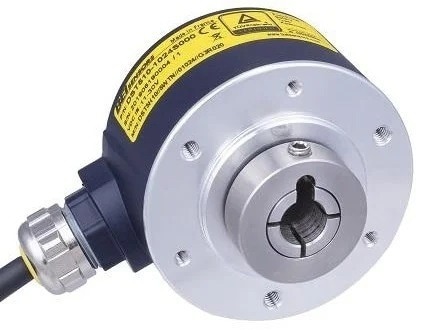

对于工业应用,58毫米盲井增量功能安全编码器,SIL3 /请耐心,与multi-voltage输出,250 ppr,径向23连接器,和一个关键flexmount可用。
应用程序
- 工业自动化
- 工厂为木材、钢铁和其他金属
- 自动引导车
- 食品加工设备2020欧洲杯下注官网
- 印刷和包装设备2020欧洲杯下注官网
- 形成和死按
特性
- 可用SIL3和Cat.4根据IEC 61508 /耐心/ EN ISO 13849
- 健壮和优良的耐冲击和振动
- 根据IEC 61800-5-2适合安全电动机反馈
- 高防护等级:IP65
- 高温性能-20°C到85°C
- 58毫米标准编码器
- 电源5 Vdc或11-30 Vdc
- 多个轴配置:通过空心轴:9.52毫米至14毫米其他轴配置可用(固体、盲目、锥形)
- 数字TTL / RS422、HTL或正弦/余弦1 Vpp输出
- 广泛的选择连接配置
- 决议2500 ppr
规范
机械
表1。来源:Sensata Technologies, Inc .)
| 。 |
。 |
| 材料 |
封面:涂锌合金
身体:铝
轴:符合美国钢铁协会的303不锈钢 |
| 轴承 |
6803系列-密封 |
| 最大负载 |
轴向:20 N
径向:40 N |
| 轴的惯性 |
< 6700 g.mm2 |
| 静态/动态转矩 |
10/85 mN.m |
| 允许的最大值。速度 |
9000转 |
| 连续的马克斯。速度 |
6000转 |
| 理论力学一生L10h(一) |
> 24 X 109转/ 100000小时 |
| 编码器重量(约) |
0.30公斤 |
(一)连续的马克斯。速度——½max。负载- - - - - -根据ISO 281:1990年,李10
电
表2。来源:Sensata Technologies, Inc .)
| 电子版本 |
输出信号 |
工作电压+ V |
电源电流 |
当前每通道对 |
短路保护 |
反极性保护 |
PFD |
PFH |
MTTFd |
直流 |
| 2 g2 |
数字
TTL
的RS422 |
5 V + / - -5%(C)
250毫安 |
与无载100毫安 |
40岁的马 |
是的 |
是的 |
7.51 e-05 |
8.58平台以及 |
1331年 |
高 |
| 5 g2 |
数字
TTL
的RS422 |
11-30 V(C)
250毫安 |
与无载100毫安 |
40岁的马 |
不要+ V |
9.52 e-05 |
1.09 e-09 |
1050年 |
| 5 g5 |
数字HTL |
11-30 V(C)
250毫安 |
与无载100毫安 |
40岁的马 |
是的 |
9.52 e-05 |
1.09 e-09 |
1050年 |
| 2 wt |
正弦余弦1 vpp |
5 V + / - -5%(C)
250毫安 |
与无载70毫安 |
10马 |
是的 |
4.29 e-05 |
4.90平台以及 |
2328年 |
| 5 wt |
正弦余弦1 vpp |
11-30 V(C)
250毫安 |
与无载70毫安 |
10马 |
不要+ V |
6.60 e-05 |
7.53平台以及 |
1515年 |
(C)设备必须由一个类2有限合伙人或都/ PELV有限能源≤60 V
环境
表3。来源:Sensata Technologies, Inc .)
| 。 |
。 |
| 保护(EN 60529) |
IP65 |
| 盐雾(EN 60068-2-11第2部分) |
96 h |
| 湿度(EN 60068-2-38) |
@ 65°C的93% |
| 冲击(EN 60068-2-27) |
≤100理科硕士2(6 ms,半正弦) |
| 振动(EN 60068-2-6) |
≤100理科硕士2(10 2000赫兹…) |
| 工作温度 |
-20 - 85°C(编码器T°) |
| 储存温度 |
-20到85°C |
| EMC免疫试验 |
EN 61000-6-2,提高水平 |
| EMC排放测试 |
EN 61000-6-4,提高水平 |
| 隔离 |
1000年Veff |
| 功能安全 |
IEC 61508
IEC 62061
ISO 13849 - 1
IEC 61800-5-2 |
排序选项
表4。来源:Sensata Technologies, Inc .)
| 家庭 |
轴 |
电压输出 |
渠道 |
决议 |
输出终端 |
输出方向 |
电缆
长度 |
配件* |
| DSK5H |
E3= 9.52毫米
E4= 12.7毫米
10= 10毫米
12= 12毫米
14= 14毫米 |
2 g2:5 Vdc, TTL RS422
5 g2:11 - 30 Vdc, TTL RS422
5 g5:11 - 30 Vdc, HTL2 wt:5 Vdc,正弦1 Vpp(模拟)
5 wt:11 - 30 Vdc,正弦1 Vpp(模拟) |
9:数字电子技术
AA / BB / ZZ /
B之前,连续波从法兰边
Z封闭的方式
护士:模拟电子
SS / CC / ZZ /
C年代之前,连续波从法兰边
Z无门的
联系工厂为其他配置 |
250,256,360,500,512,1000,1024,1500,2000,2048,2500 |
G6:M23 12针连续波
八国集团:M23 12针公约
通用汽车:M12 8针
医生:PUR 12电线电缆
G3:8 PVC电缆电线
U38:PVC电缆电线
GC:8 PUR电缆电线 |
接待员:径向
答:轴向 |
xxx:电缆长度(例:020 = 2米)
空白:没有有线电视 |
CS * * * *:积极的锁的关键
CSS3 * *:键+ 9445/063定子耦合(DSK5H 9.52 - 14毫米)
CSBA * *:键+ 9445/047范围的手臂 |
