WinCCS自动化的蠕变/应力破坏测试
应用测试系统以介绍σ测试系统,一个进化系统蠕变和应力破坏测试。σ是一个开创性的一步WinCCS +第一代和第二代控制器,它在重要的测试环境已经使用了三十年。σ系统维护WinCCS控制软件,同时引入新的第三代西格玛控制器,结合新的σ测试机器。σ系统兼容早期的控制器和数据维护公司的投资在当前WinCCS系统。

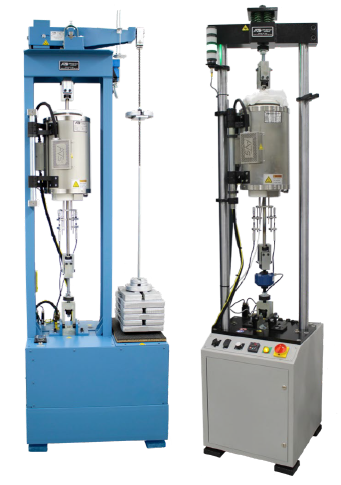

σ机2320系列和2610系列。图片来源:应用测试系统
σ测试系统概述
σ测试系统是一个自动化系统进行压力破裂,蠕变,不变的应变和应力松弛测试。σ测试系统由三个组件,σ测试控制器,WinCCS西格玛控制软件,根据终端用户的需求和一些测试机器。
WinCCSσ
现有WinCCS是Windows pc应用,可以在电脑上放置在用户的实验室,这是界面上的直接进入实验室的测试计算机通过通信电缆。库的测试方法用于校准和验证记录,蠕变/应力破坏测试,标本收集的数据在测试的时候都是保持在控制软件。WinCCS准备报告和图形,使软件在几个用户友好的格式显示测试数据。WinCCS使完整的测试,遵守ISO、ASTM、涡轮发动机制造商的规范。
WinCCSσ是一个增强WinCCS,使用重新设计的界面,提高了运营商的经验。WinCCSσ引入了一个新的报告特性,允许用户产生WinCCSσ报告作为HTML文件。
一个可选的实验室信息管理系统接口允许WinCCSσ沟通与当前LIMS标本测试数据和参数。WinCCSσ与所有早期版本开发工作。
σ控制器
σ控制器,一个基于微处理器的控制器,控制试样温度、应力/应变、测量和数据收集的σ测试机器。WinCCS西格玛控制软件开始测试后,σ控制器是独立的,可以进行测试完成,没有更多的政府干预从主机电脑。
σ控制器属于第三代和捕获,最近的进步在硬件实现高精度控制。σ控制器是一个不可思议的技术飞跃与前几代相比更快处理,阅读率,控制回路响应。σ控制器提供了一个重新设计的加载控制系统,使用步进电机控制的轴向标本负载,提供新一年级的负载控制精度。
补充σ控制器,引入了一个增强的σ用户终端,它有几个新特点,包括机器慢跑向上/向下按钮和一个OLED高能见度为无缝显示设置。σ终端艾滋病早些时候所有测试机控制器。
σ机
σ机实现在更高的温度下试样的轴向载荷。σ的机器和标本参数量化和记录测试时间。σ机器使用一个标本炉和一个方法产生轴向标本负载自动负载控制或手动加载固定权重。
σ机管理微机化测试控制器,通过所有测试参数来自WinCCSσ和执行测试标本。
容量为10000磅在实验室节省空间的包,直接装模型2610测试机器是新的σ。2610个测试机是完全自动的,不需要权重。
状态显示屏幕。来源:应用测试系统
蠕变曲线与标本温度(*实际测试数据)。图片来源:应用测试系统
σ测试系统测试人员可用。来源:应用测试系统
|
2140 - w3 |
2320 - w3 |
2330 - w3 |
2410 - w3 |
2510 - w3 |
2610 - w3 |
| 马克斯部队(磅) |
600磅。 |
10000磅。 |
12000磅。 |
20000磅。 |
50000磅。 |
10000磅。 |
| 马克斯部队(KN) |
2.67 KN |
44.5 KN |
53.4 KN |
89 KN |
222.4 KN |
44.5 KN |
可选增强
数字位移选项
对于蠕变和应力松弛测试,这个选项可以连接一个或两个Heidenhain位移测量系统。它包括连接器、电缆和软件结合位移计测试机。
模拟位移选项
这个选项可以连接一个或两个线性或其他模拟位移测量装置(例如,激光伸长计)为蠕变测试系统。它包括连接器、电缆和软件结合位移计测试机。
自动热载荷步选项
这个选项使用专门的硬件和软件促进σ测试系统进行自动热一步加载蠕变试验没有操作员干预。它包括一个负载细胞特别重,电子信号调节和适配器,一个额外的杠杆臂平衡抵消负载细胞的重量。
接线员保持负责装载重量极限试验到机器在测试开始之前。这个选项的最大负载能力的(我)额定帧/杠杆臂能力或(ii)负载细胞的体积乘以杠杆臂比例。
负载控制选项(标准σ2610测试机)
该选项提供了自由力量标本σ的负载控制测试机器没有操作员干预。它提出了实验室执行大量的负载的增加测试或短蠕变测试时自动加载步。它包含一个负载细胞,特殊的重量,负载细胞适配器,框架连接硬件,和一个额外的杠杆臂平衡抵消负载细胞的重量。
这个选项的最大负载体积较小的(我)额定帧/杠杆臂能力或(ii)负载细胞的体积乘以杠杆臂比例。
应力松弛包
这个选项可以帮助进行应力松弛测试/ ASTM e - 328,恒应变测试和持续的压力测试。
注意:需要负载控制选项以及数字位移选项。
循环选项
该选项提供了能力测试机器预设标本之间的循环应力,与operator-mentioned停顿时间。该系统收集高速数据在增减负荷阶段。
注意:需要负载控制选项
WinCCSσ便携式显示模块的选择
这个选项显示标本测试参数和慢跑画头或电梯的控制。是每个WinCCS的早期版本兼容,可以利用在几个σ或过去一代又一代的WinCCS测试机器。
WinCCS便携式显示模块。图片来源:应用测试系统
主屏幕WinCCS便携式显示模块。图片来源:应用测试系统
每个测试类型选择的建议。来源:应用测试系统
| 测试类型 |
基本测试人员没有选项 |
负载控制选项1 |
自动热载荷步选项2 |
数字位移选项3 |
模拟位移选项3 |
应力松弛的选择 |
循环加载选项 |
WinCCS便携式显示模块的选择 |
| 氢脆F519 |
年代 |
O |
|
|
|
|
|
O |
| 应力破坏 |
年代 |
O |
|
|
|
|
|
O |
| 应力断裂与上传 |
年代 |
O |
|
|
|
|
|
O |
| 应力断裂组合 |
年代 |
O |
|
|
|
|
|
O |
| 蠕变 |
|
O |
|
R |
R |
|
|
R |
| 蠕变和热载荷步 |
|
O |
O |
R |
R |
|
|
R |
| 应力松弛 |
|
R |
|
R |
|
R |
|
R |
| E328应力松弛 |
|
R |
|
R |
|
R |
|
R |
| 恒定应力 |
|
R |
|
R |
|
R |
|
R |
| 循环荷载 |
|
R |
|
O |
O |
|
R |
O |
S:标准O:可选R:必需的
1。负载控制在2610系列标准。系统不利用权重
2。需要校准的重量
3所示。选择数字或模拟
小说西格玛测试系统是另一个巨大的进步在蠕变和应力破坏测试从测试系统应用。新系统包括控制硬件,新机器,WinCCS软件。
图片来源:应用测试系统
创3硬件
更快的微机
更快的单片机,固有的内存和闪存程序存储。新的处理器100倍比GEN1 /代处理器。这提高了控制器的操作的方方面面。
先进的速度控制
系统有手动加载速度电位器早些时候与外部电动机控制器。开始测试时,这导致了几个测试问题,顾客没有重置手动电位器回到典型的运行位置。小说系统手动加载速度电位器的直接输入,因此软件决定何时使用输入。这可以避免任何问题与经营者错误。
温度和湿度传感器
tester-mounted实验室NIST可追踪的湿度和温度监控系统自动记录的使用测试数据。用户获得恒定的实验室的湿度和温度的记录植入他们的测试数据。这个传感器是用来捕获环境设置在验证和校准过程。
提高热电偶测量
这些新单位也有一个更快速热电偶30读物的阅读速度/分钟和GEN1 GEN2每分钟阅读。这大大提高了炉post-transient事件作出响应,如短期电力故障。
冷了加载
冷了蠕变加载已包括,允许操作员冷负荷标本在任何时候加载测试之前进行报告。这使得操作员检查伸长计安装在开始测试之前。这冷负荷也可以提到作为测试的一部分,作为一种先进的检查伸长计设置。
步进电机驱动器
更精确的负荷控制和热/冷了加载,新的集成的步进电机控制。小说的步进电机控制对负载控制的能力是一个很大的进步,使同一台机器解决精确的负荷控制和应力松弛的评估。
图片来源:应用测试系统
改进的负载测量
一种改进的负载细胞测量系统允许更快的加载控制调整。
采样率
数据采样率的增加60 /分钟或一次每秒。
超级电容器
新硬件采用超级电容器而不是日历时钟的锂电池备份。这意味着,不需要更换电池,没有运输的实际硬件的限制。通过消除锂电池,控制董事会现在可以运送到任何地方,和备用板没有电池保质期。
固态存储器
固态铁磁弗拉姆号用于阅读和测试参数内存而不是锂电池备份内存。在电脑出现故障时,这提供了一个更好的数据存储机制。当主机离线,这记忆是用于读取存储。
故障显示
先进诊断更快促进故障诊断提供的数字车载故障显示。
32位编码器I / F
新的32位光学数字编码器测量界面不会过时的更高的硬件和/或longer-resolution光学数字编码器。
模拟输出
与模拟高温熔炉权力控制,模拟输出炉控制使用。
光栏
风格光栏显示了大部分的测试和/或机器状态位置在实验室。
循环压力测试选项
测试时,此选项允许用户提到循环卸载的标本。这可以为完整的测试或指定一个特定的周期。这个选项,与σ集成控制器,使增加实际装卸的速度数据采集标本,这样一个精确的标本负载可以画。
应力松弛的选择
进行恒定应力、恒定应变或恒定应变/ ASTM E328。新西格玛控制器,利用其增加数据采集、速度计算、列车控制和步进负载,便于精确控制应力应变模式,这是以前无法实现。
创3便携式显示
图片来源:应用测试系统
OLED显示器
高分辨率的OLED显示器增加可见性在所有照明设置。
慢跑的控制
机慢跑led控制的指标。
更快的微机
更快的处理器更流线型的显示操作。
向后兼容的
功能与代GEN3控制器。
语言
许多语言字体直接支持。
Version 8 WinCCS
可选的LIMS集成
一个可选的实验室信息管理系统(LIMS)集成功能已被添加到WinCCS系统。这使得LIMS系统客户的进口标本,标本测量,测试规范,热电偶批信息,等等,WinCCS系统LIMS和导出整个评估记录。所有的数据交换都是通过XML数据文件来简化实现。LIMS集成还艾滋病的条形码扫描标本袋来减少错误。
图片来源:应用测试系统
图片来源:应用测试系统
HTML报告
HTML报告促进无缝报告出口给客户。HTML格式是一个著名的文档标准,使无缝邮件和报告在一个web浏览器。
状态显示
一个新的系统状态显示上下文菜单方便快捷导航与测试机控制功能。
图片来源:应用测试系统
图片来源:应用测试系统
炉的日志
新炉与添加参数记录日志的例程。
“日期”、“Avg Tmp”、“Ctrl T / C”,“……”、“速度”、“呃”、“压水式反应堆”,“P”,“我“,“D”,“%停止”、“%萧述三”,“% SBot”、“%”,“%”中期,“%机器人”,“前T / C”,“中期T / C”,“机器人T / C”,“墙T / C”,“无环鸟苷”,“Iso Tmp”
运行测试修改
试验终止参数可以改变运行测试。
蠕变加载验证
额外的检查已经包含在冷热负荷以编程方式发现如果测试报告可能绑定问题或伸长计设置。热了加载测试后,该系统将评估加载数据,如果发现任何问题,它会显示红色的测试帧数据,信号问题,显示“藏”警报列。测试将追求像往常一样,但是这个信号运营商测试分析,以确定是否需要继续。
伸长的方法
4 d, 4 w、5 d, 5 w,添加了两个自定义拉伸方法。
时间分辨率
时间从秒分辨率使女士更快σ硬件数据采集率。
兼容性
早些时候完全艾滋病和现有WinCCS硬件。
语言
新的语言支持特点结合语言提示代码库,最终避免提示文件包括在提示文件版本不匹配的问题。新的语言能力还支持各种语言。同样的方法也送入GEN3硬件固件避免要求长提示文件下载。
设置
系统设置的改进使复制帧设置简化大系统部署。
负载校准和验证
增强负载校准/验证例程在ASTM E4根据需要启用多个运行。
测试规范
增加测试规范编辑器的关闭和不及格两种需求澄清停止测试。
系统状态
新的系统状态文件。早期版本写一个系统状态文件以CSV格式为外部系统利用每分钟报告测试状态。Version 8包括三种系统状态文件,如下阐述:
Pre-Version 8 CSV格式:
实验室数量、平均温度、州%蠕变,时间的小时
新的CSV格式:
平均温度,%蠕变、加载时间在小时,中间,底部和用户。
Version 8 XML格式
系统状态:
系统状态文件允许用户系统访问系统状态。早期版本有一个简单的CSV格式非常小的参数。Version 8使最初的选择,改善CSV或XML文件。XML文件包含了大部分数据,应该用于新的实现。
