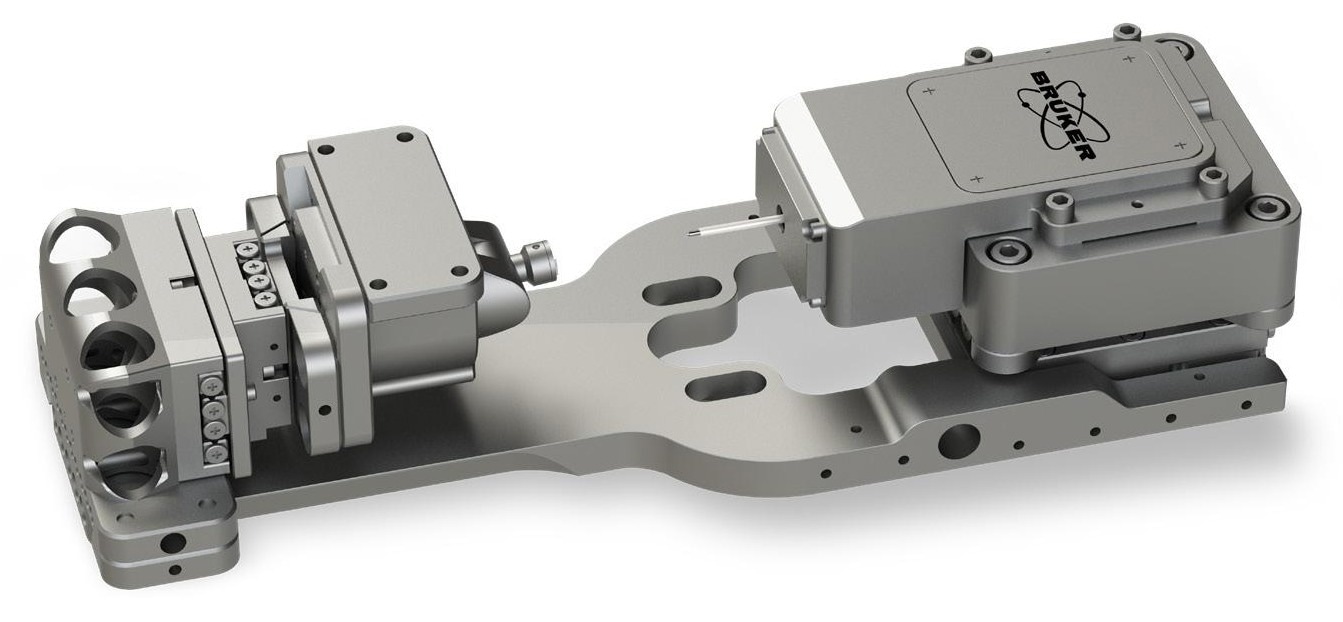

PI 89系统自动化创建高通量测试称PI 89Auto通过使用编码线性级、双配置旋转和倾斜机制以及无缝成像/电容反射分解/能源分布式透视界面,它可以同时完成这些任务
PI89自动计算
- 基础PI89平台带控制器
- 高级旋转倾斜级
- triboscan自动软件允许自动测试
欧洲杯足球竞彩PI 89Auto的主要目标是建立各种材料组成、处理和属性之间的联系理解材料微结构与其机械功能性之间的关联可因此连接而得到帮助欧洲杯足球竞彩PI 89Auto展示物料测试分析创举
图1SEM和EDS信号可用R/T级斜函数捕捉,EBSD映射可用旋转和斜函数获取图像感想:布鲁克南诺表层和度量法
PI89自动交付
- 自动化纳米缩进低运算符交互和高吞吐量
- 欧洲杯足球竞彩SEM成像和EBSD/EDS分析使用共定位度量法通过关联结构、处理和属性促进新材料开发
- 专利双配置旋转和倾斜级能简单匹配正确检测器
案例研究:激光克拉德区域
PI 89Auto研究410不锈钢4140钢基激光包绑过程期间,激光包绑区基底形成受热区
SEM成像
发现三大分层:4140基底、4140基底HAZ和410不锈钢
EDS元素分析
410不锈钢区富铬层,4140基底级和HAZ富铁级
机械性能纳米缩进
TriboScan自动软件用于选择SEM直播图像层对面7个位置部分卸载缩进这些位置并创建硬度和模程剖面
相关结果分析
结果显示受热区硬度比410不锈钢和4140基底高高热改变微结构4140钢,加硬度从薄层增加,粒子微小和粒子边界石
图2共定位SEM成像(顶部)、EDS分析(中间值)和硬度剖析(底部)图像感想:布鲁克南诺表层和度量法
PI 89自动标尺出处:布鲁克南诺表层和度量法
| . |
. |
| 加载基础PI89自动 |
10m |
| 负载噪声楼 |
<400NN |
| 最大置换基础PI 89自动 |
5微米 |
| 置换噪声底层 |
<1nm |
| 选项-最大负载 |
300mn |
| 负载噪声楼 |
5微米 |
| 选项-最大置换 |
150m |
| 置换噪声底层 |
<1nm |
| 相位行程(x,y,z) |
26毫米、29毫米和12毫米 |
| 线性级解析 |
公元前 |
| R/T级行程 |
180度和90度 |
| R/T阶段解析 |
0.33度旋转级,0.18度倾斜级 |
| 总定位精度取成像和EBSD位置 |
典型5m* |
精度规范视SEM环境、SEM级编码器、级加热和漂移变化保证精度 < 30
